◼ 제품 설명

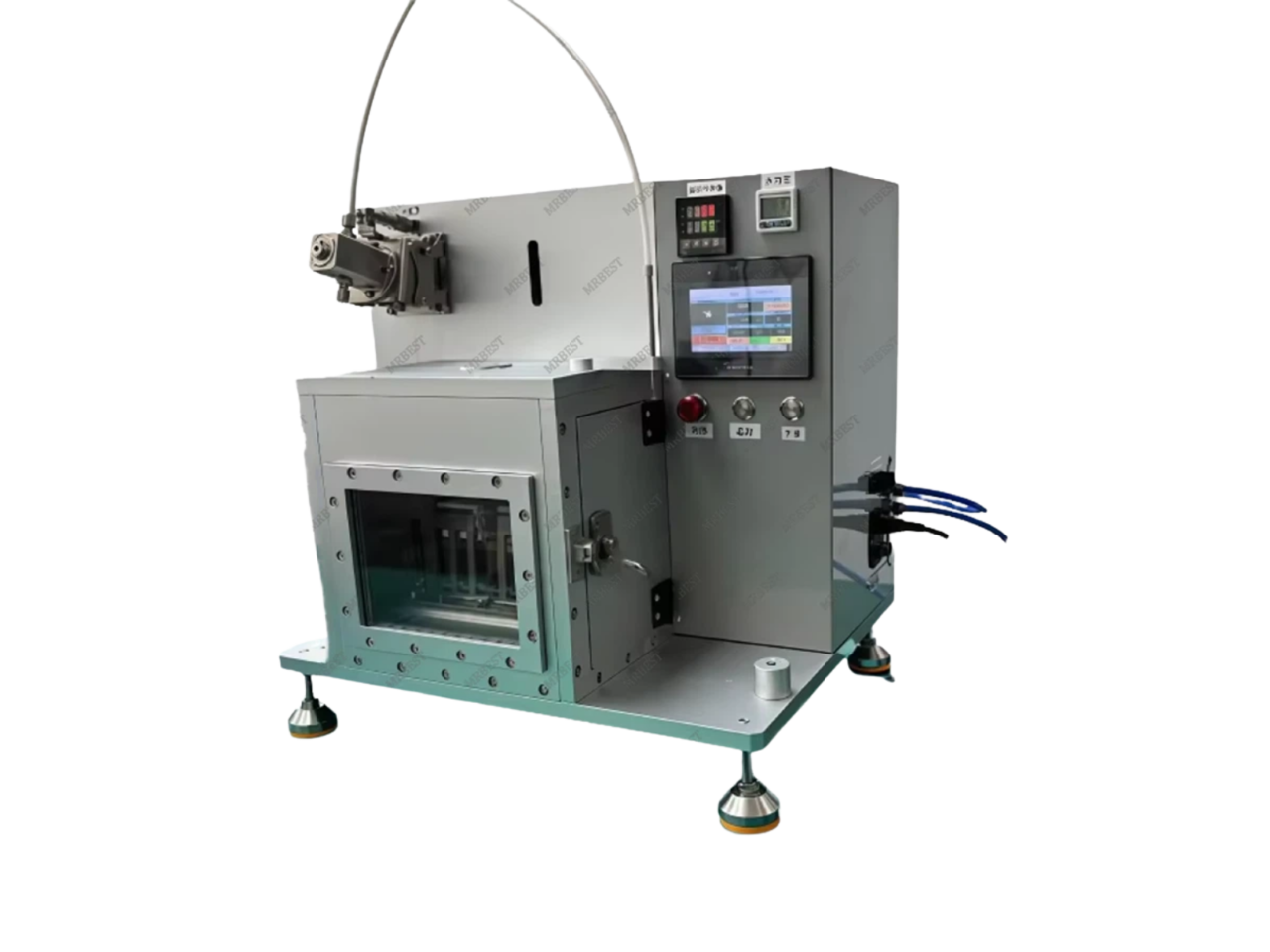

• 파우치 셀 진공 밀봉, 전해액 주입 및 진공 침지 기능을 갖춘 3-in-1 설계. 파우치 셀 배터리용 벤치탑 진공 전해액 주입 시스템입니다. 파우치 셀 배터리 시제품 생산에 이상적인 선택입니다. 터치 스크린 컨트롤러를 통한 프로그래밍이 가능한 설정을 갖춘 파우치 셀 배터리용 진공 액체 전해액 주입 시스템입니다.

• 글러브 박스 내부 또는 외부에서 모두 사용할 수 있습니다. 전해액 주입 속도를 조절할 수 있습니다. 고정밀 주입을 위한 속도 제어 콘솔과 주입 펌프가 장착된 전해액 주입기가 시스템에 통합되어 있습니다. 전극의 침투를 최적화하기 위해 다양한 진공 수준에서 전해액 주입이 가능합니다.

◼ 주요 기능

 1. 적용 가능한 배터리 유형:

이 기계는 전해액 주입 용량이 1~50mL인 파우치형 셀에 적합합니다. (배터리 모델을 변경하려면 배터리 트레이만 교체하면 되며, 조작이 간편하고 사용자 정의가 가능합니다.)

2. 주입 방식:

진공 주입 방식이며, 트레이에는 한 번에 배터리 1개를 장착할 수 있습니다.

3. 작동 효율:

작업자가 수동으로 배터리 셀을 개봉하여 트레이에 놓고, 주입 버튼을 눌러 계량컵에 전해액을 채운 후, 셀을 진공 흡입 챔버에 넣습니다.

4. 주입 정확도:

±0.25%. 주입량은 0~100g 범위에서 조절 가능합니다.

5. 진공 주입 공정:

본 장비는 진공 충전 후 진공 사이클을 거칩니다. 높은 효율, 정밀한 주입, 간편하고 안정적인 작동을 제공합니다.

6. 충전 중 진공 압력:

-98 kPa 이상의 진공 압력을 유지합니다. 컴팩트한 디자인으로 조작이 간편하며 글러브 박스 내부 사용에 적합합니다.

7. 조정 가능한 파라미터:

진공 시간, 진공 수준 및 주입 시간은 모두 조절 및 프로그래밍이 가능합니다.

8. 기계 대략적 치수:

500(길이) × 400(폭) × 500(높이) mm.

9. 필요한 외부 장비:

진공원, 압축 공기, AC 220V 전원 공급 장치.

소비 전력: 1 kW.

◼ 사용 방식

1. 소성 후, 배터리를 오븐에서 꺼내어 전해액 주입 트레이에 수동으로 넣습니다. 각 트레이에는 배터리 1개가 들어갑니다.
2. 배터리가 담긴 트레이를 전해액 주입기의 위치 조정 구역에 놓습니다(기계의 리미트 블록을 사용하여 위치를 맞춥니다).
3. 시작 버튼을 누릅니다. 밀봉 커버가 내려와 배터리와 트레이를 밀봉합니다. 밀봉이 완료되면 진공 처리 및 전해액 주입 사이클이 시작됩니다.
4. (총 5.5g의 전해액을 한 번 또는 여러 단계에 걸쳐 주입할 수 있습니다. 이 기계에는 2개의 더블 헤드 주입 펌프와 4개의 주입 노즐이 장착되어 있으며, 자동 주입 모듈은 X축을 따라 이동하기만 하면 전체 주입 공정을 완료할 수 있습니다.)
5. 주입 사이클이 완료되면 작업자가 트레이를 제거하고 다음 사이클을 시작합니다.
6. 조작 패널은 터치스크린 인터페이스를 사용하여 간편한 조작과 기계 상태의 실시간 표시를 제공합니다.

<진공 유지 시간과 대기 시간은 필요에 따라 설정할 수 있습니다.>

<진공 대기 기능도 지원됩니다.>

◼ 장비 구성

◼ 환경 요건

1. 주변 온도: 구매자의 공장 환경에 따라 결정됨

2. 상대 습도: 구매자가 건조한 공기를 공급해야 함

3. 전원: 단상 220V, 60Hz, 전압 변동 범위: +10% ~ –10%

4. 압축 공기: 건조, 여과 및 압력 안정화 후, 출구 압력 > 5.0 kg/cm²

5. 진공원: 10 L/s 용량 및 -98KPa 이상의 진공도를 갖는 진공 펌프, 또는 중앙 집중식 진공 배관

(-98KPa 이상)

6. 구매자는 현장의 적절한 공기 순환을 보장해야 합니다.
