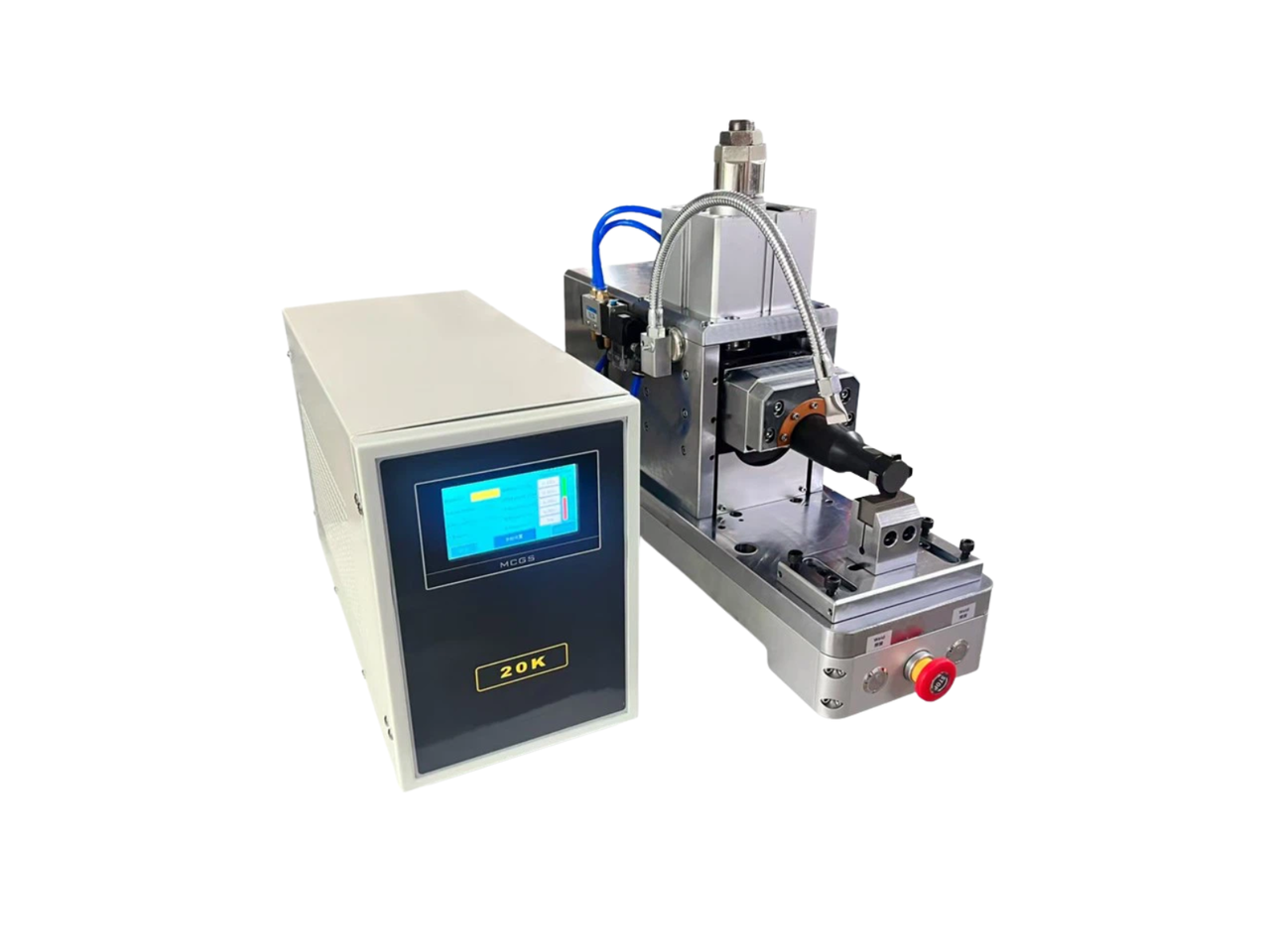

파우치형 전지용 4200W 초음파 금속 스폿 용접기
◼ 제품 설명
MR-20K 4200W 초음파 금속 용접기는 리튬 배터리 탭 용접을 위해 설계되었습니다. 이 장비는 연구 개발 실험실 및 생산 라인에서 리튬 이온 파우치 셀을 제작하기 위해 전류 수집체에 적층된 전극 시트(구리 및 알루미늄)와 탭을 용접하도록 설계되었습니다.
이 4500W 배터리 용접기는 40~60층의 알루미늄 포일 또는 구리 포일로 적층된 전극과 알루미늄 탭 및 니켈 탭을 용접할 수 있습니다.
탭 용접 방식은 수평 방식이며, 용접 표면 수명은 100,000회 이상입니다.
표준 용접 헤드는 수입 분말 합금으로 제작되었으며, 용접점 높이는 0~50mm입니다. 상부 용접 헤드는 직선 결 또는 쌀알 결 구조이며, 하부 금형은 메쉬 구조입니다. 용접 헤드와 용접면 사이의 높이는 0~50mm 범위에서 조절 가능하며, 용접 헤드에는 2개의 용접면을 갖출 수 있습니다.
변환기는 4200W의 전력을 견딜 수 있습니다;
초음파 발생기의 내장 주파수는 조절 가능하며, 스위칭 전원 공급 장치는 정전압 및 정전류(정진폭) 방식이며, 진폭은 무단계로 조절 가능합니다;
◼ 기술 사양
| Model | Ultrasonic Metal Welding Machine MR-20K |
| Input Voltage | 220V +/-10%, 50/60Hz |
| Max. Power | 4200 W |
| Welding Area | 4*6, 4*8, 4*10, 4*12 mm customized |
| Welding Head | The welding heads and welding base are included for welding both aluminum & copper current collectors from 40 to 60 layers |
| Ultrasonic Frequency | 20KHz |
| Product Dimensions | 1. Controller: 550mm(L) x 300mm(W) x 550mm(H) 2. Welder: 480mm(L) x 200mm(W) x 380mm(H) |
| Warranty | One Year limited warranty with lifetime support |
| Application Notes | Nickel and Aluminum Tabs can be welded onto different types current collecting substrates (Aluminum or Copper) when making battery electrodes. Copper: about 0.15~2+0.15~2mm Aluminum: about 0.2~3+0.2~3mm Nickel: about 0.1~1.2+0.1~1.2mm |
