배터리 전해질 충전기 (원통형 셀 전해질 주입)

고정밀 전해질 주입 — ±0.02g 충전 정밀도

±0.02g의 뛰어난 충전 정밀도로 셀마다 균일한 전해질 주입량을 보장합니다. 일관된 배터리 성능과 품질을 실현하여 생산 불량률을 최소화하고 신뢰성 높은 배터리 제조를 지원합니다.

다양한 원통형 셀 호환 — 클램프 교체 방식

클램프 교체만으로 CR123, 18650, 26650, 32650, AA 등 모든 원통형 셀 규격에 신속하게 대응할 수 있습니다. 커스텀 다이 제작도 가능하여 특수 규격의 셀에도 유연하게 적용할 수 있습니다.

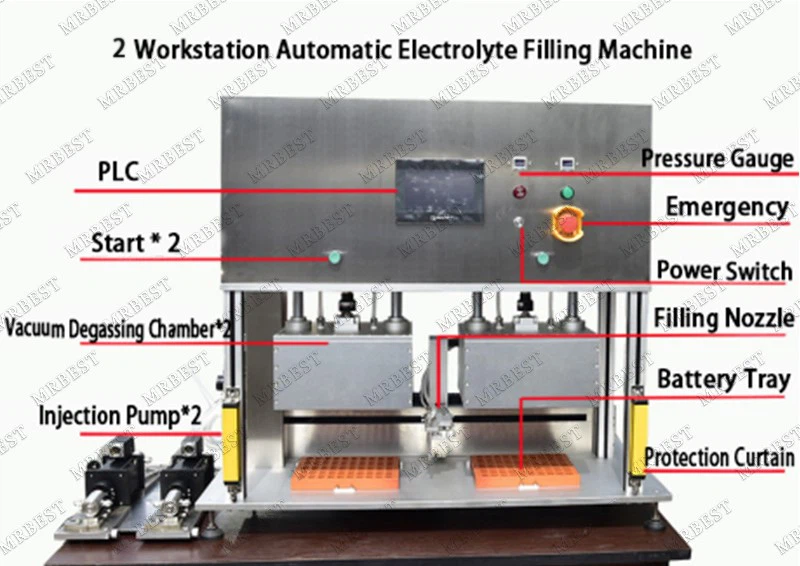

PLC 중앙 집중 제어 — 맨-머신 인터페이스 간편 조작

PLC와 맨-머신 인터페이스(HMI)를 통한 중앙 집중 제어 방식으로 직관적이고 간편한 조작이 가능합니다. 충전 속도와 충전 횟수를 자유롭게 설정할 수 있어 다양한 생산 조건에 즉시 대응합니다.

전면 파라미터 자유 조절 — 모든 공정 변수 독립 설정

진공 시간, 에어 주입 시간, 충전량, 배터리 간격 등 모든 공정 파라미터를 독립적으로 자유롭게 조절할 수 있습니다. 다양한 배터리 규격과 생산 환경에 맞춘 최적의 공정 조건을 설정할 수 있습니다.

독립 진공 박스 — 안정적 진공도(-0.1 MPa) 유지

독립 제어 방식의 진공 박스를 탑재하여 진공 탈기 및 확산 제어를 독립적으로 운영합니다. -0.1 MPa의 안정적인 진공도를 유지하여 셀 내부 수분·가스를 효과적으로 제거하고 전해질 주입 품질을 극대화합니다.

배터리 트레이 세팅

원통형 셀을 10×8 배열 클램프 트레이에 배치하고 진공 박스 내부에 장착합니다. 셀 규격에 맞는 클램프를 선택하여 교체하고, 셀이 트레이에 올바르게 안착되었는지 확인한 후 진공 박스를 밀폐합니다.

진공 탈기

독립 제어 진공 박스를 -0.1 MPa까지 배기하여 셀 내부의 수분과 잔류 가스를 완전히 제거합니다. 설정된 진공 시간 동안 안정적인 진공도를 유지하여 전해질 주입 전 셀 내부 환경을 최적 상태로 준비합니다.

정밀 전해질 주입

PLC 제어를 통해 설정된 충전량(0~7g), 충전 속도, 충전 횟수(1~10회)로 ±0.02g의 고정밀도로 전해질을 자동 주입합니다. 진공 상태에서의 주입으로 셀 내부 전해질 확산이 균일하게 이루어져 배터리 성능의 일관성을 보장합니다.

에어 주입 및 배출

전해질 주입 완료 후 설정된 에어 주입 시간에 따라 공기를 주입하여 진공 박스 내부의 압력을 대기압으로 복원합니다. 압력 균형이 회복되면 진공 박스가 개방되고, 전해질 주입이 완료된 배터리 트레이를 배출합니다.

18650·26650·32650 원통형 리튬이온 셀 전해질 주입

18650, 26650, 32650 등 주요 원통형 리튬이온 셀의 전해질 주입 공정에 최적화되어 있습니다. 클램프 교체만으로 다양한 셀 규격에 신속하게 대응하여 생산 효율을 극대화합니다.

원통형 배터리 파일럿 생산라인 전해질 충전 공정

원통형 배터리 파일럿 생산라인의 전해질 충전 공정에 적합합니다. 10×8 배열 클램프 트레이로 배치 처리가 가능하며 PLC 자동화 제어로 안정적인 양산 준비 공정을 지원합니다.

배터리 R&D 센터 및 대학 연구실 소·중규모 전해질 주입

배터리 연구개발 센터와 대학 연구실에서 소·중규모의 원통형 셀 전해질 주입 실험 및 시제품 제작에 활용됩니다. 모든 파라미터 독립 조절 기능으로 다양한 연구 조건에 유연하게 대응할 수 있습니다.

CR123·AA 등 다양한 원통형 셀 전해질 충전

CR123, AA 등 다양한 규격의 원통형 셀 전해질 충전 공정에도 적용 가능합니다. 커스텀 다이 제작 서비스를 통해 특수 규격의 원통형 셀에도 최적화된 전해질 주입 솔루션을 제공합니다.
