◼ 제품 설명

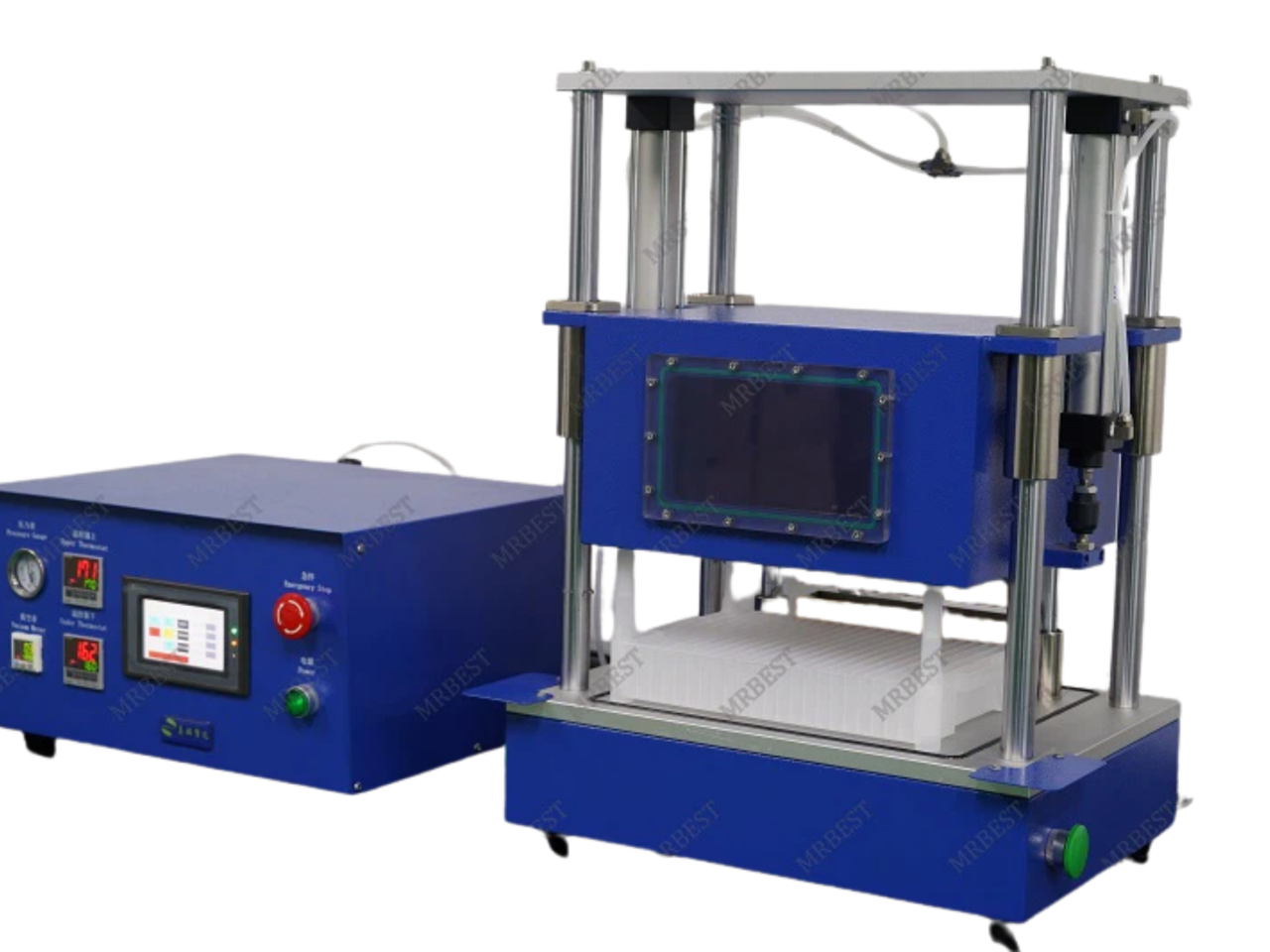

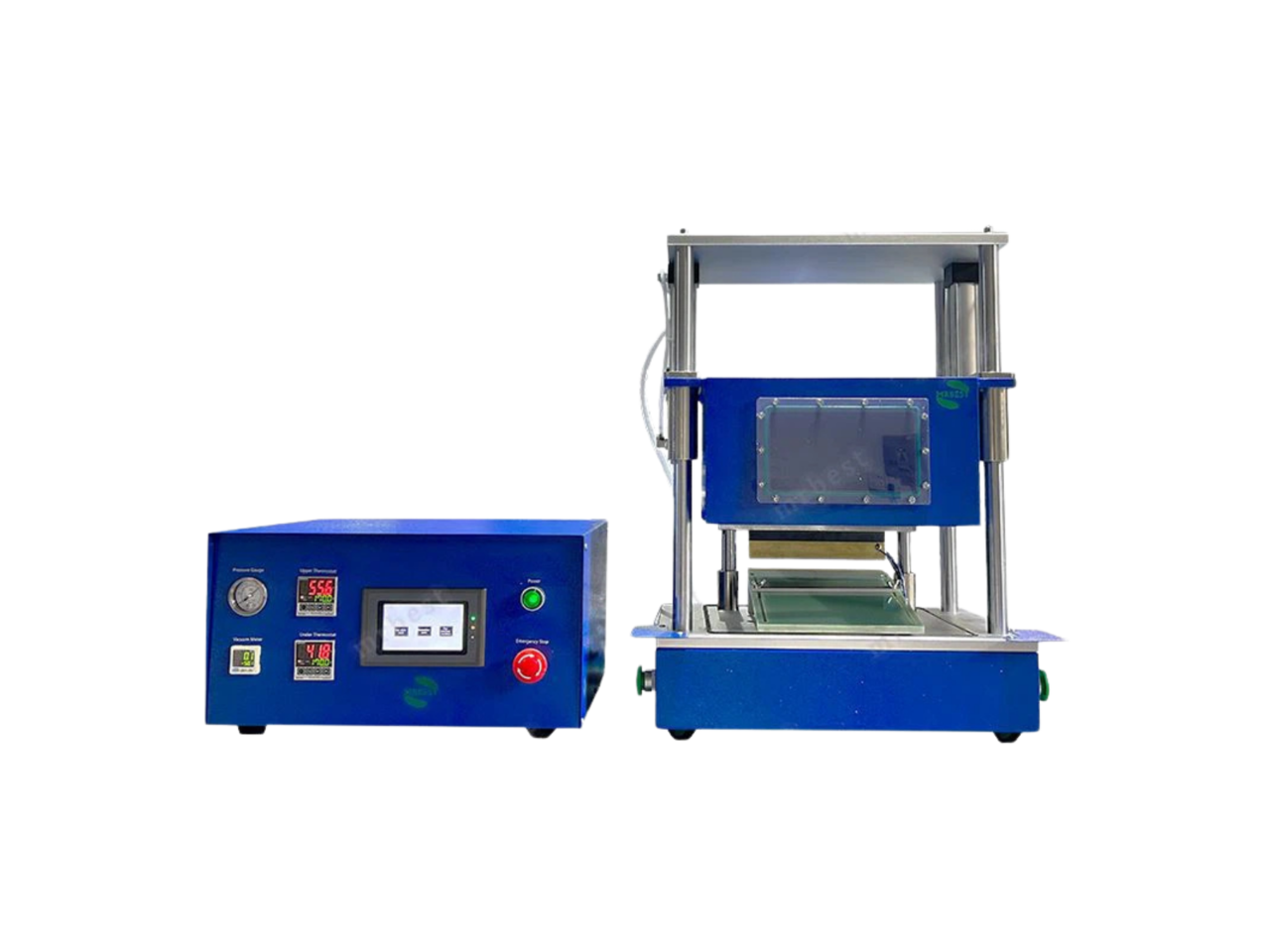

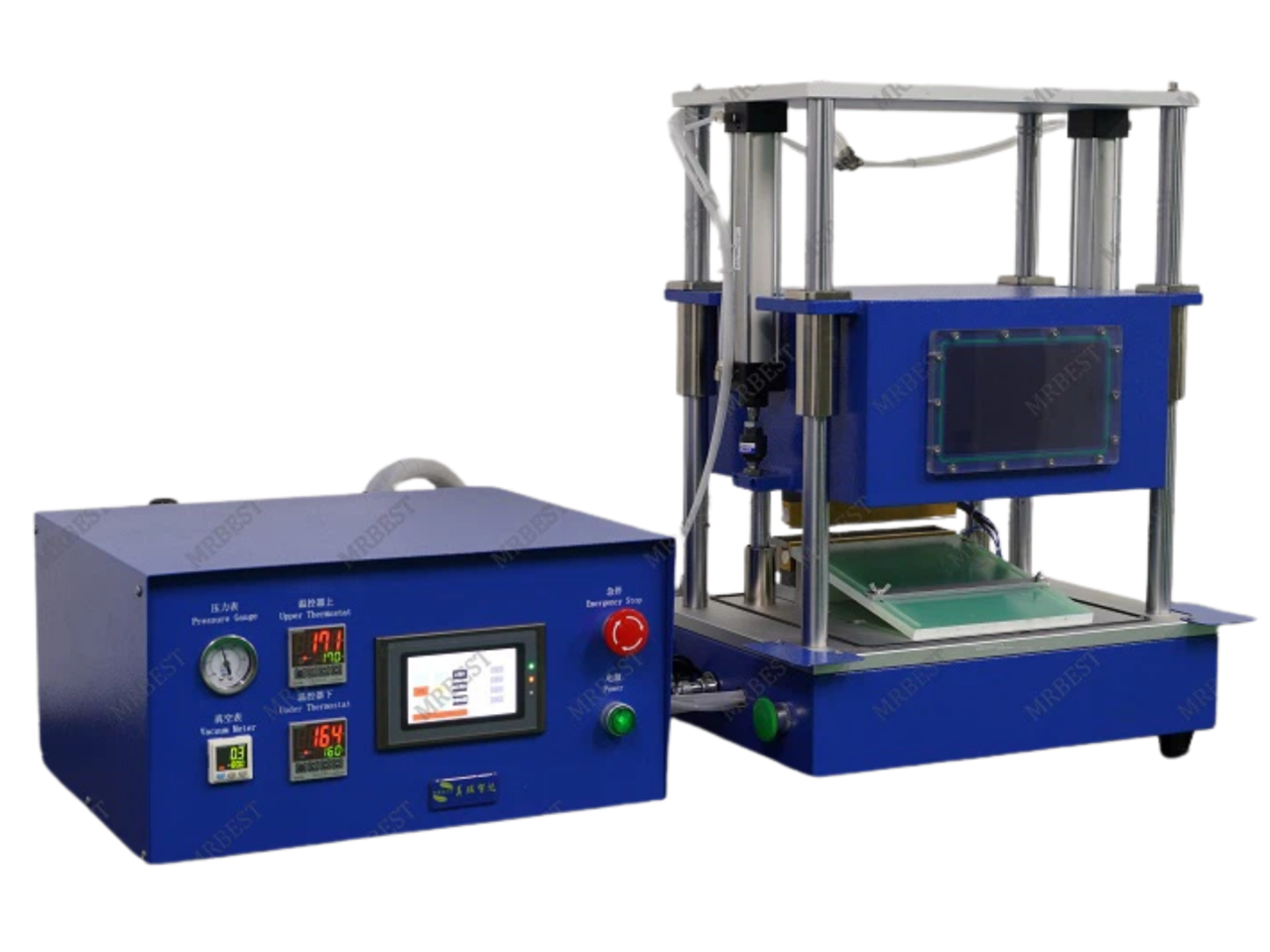

• 3-in-1 파우치셀용 진공 실러는 탑 실링, 측면 실링, 진공 스탠딩 및 파우치셀 예비 실링 공정을 한 대의 장비에 통합하여 리튬이온 배터리 생산에서 작업 효율과 실링 품질을 향상시킵니다.



  전해질 주입 전에 파우치셀 상단과 측면을 예비 실링하는 공정(MR-SFZ200),
  전해질 확산 및 가스 제거를 위한 진공 스탠딩 공정(MR-JZ300, 진공 시간 조절 가능),
  글러브박스 내에서 전해질 주입 후 파우치 케이스를 진공 실링하는 공정(MR-YF200)으로 구성됩니다.


  이 장비는 글러브박스 내 Li-S 파우치셀 제조 시 공간 절약을 위해 설계되었습니다.




◼ 기술 사양

◼ 주요 기능

1. 탑 및 사이드 실링

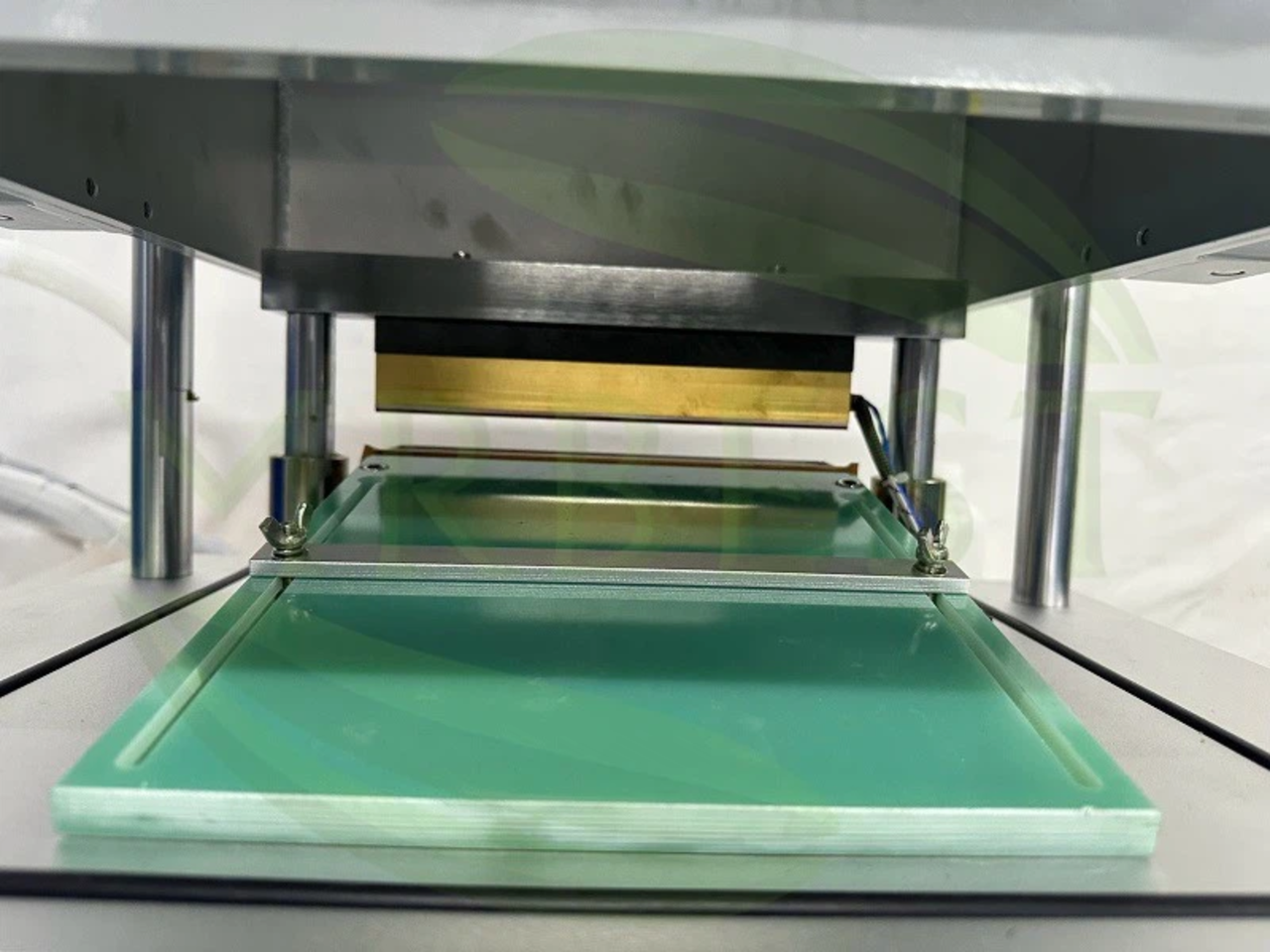

저항 가열 튜브를 통해 실링 헤드(구리)에 열을 전달하고, 이 열 전도 효과를 이용해 리튬 배터리의 포장 재료(알루미늄 라미네이트 필름)에 작용합니다. 일정한 압력 하에서 가열되어 연화되며 거의 용융 상태에 이르면 눌러서 융합이 완료되고, 금형을 교체하지 않고도 상부와 측면 실링을 모두 수행할 수 있습니다. 장비의 생산 작업 순서는 다음과 같습니다. 먼저 누전 차단기(에어 스위치)가 켜져 있는지 확인하고 전원을 인가한 뒤, 상·하부 온도 컨트롤러의 온도를 지정 값으로 설정합니다. 온도가 설정 값에 도달하면 스위치를 자동 모드로 전환하고, 배터리 셀을 실링 위치에 올린 후 스위치를 누르면 장비를 작동할 수 있습니다.

2. 진공 스탠딩 / 진공 확산 및 탈기

전해질 주입이 완료된 후, 압판을 수동으로 닫아 고정하면 하부 챔버와 함께 밀폐된 챔버가 형성되며, 이때 유지 시간은 설정할 수 있습니다. 챔버를 열지 않은 상태에서 2차로 공기를 배출하여 -70 kPa의 진공 상태를 만든 뒤, 일정 시간 동안 유지합니다(이 시간 역시 설정 가능). 같은 동작 내에서 3차 진공을 수행하여 -95 kPa의 음압 상태에 도달함으로써 배터리 셀 내부의 공기를 제거합니다. 이 단계적인(2단 계단형) 진공 방식은 전해질이 한꺼번에 많이 빨려 나가는 것을 방지하면서, 전해질이 전극 내부까지 충분히 침투하도록 돕기 위한 것입니다.

3. 진공 예비 실링

전해질 충전과 진공 스탠딩 이후의 소프트 파우치형 리튬 배터리를 진공 상태에서 가열 압착 포장하는 데 주로 사용됩니다. 헤드는 구리 재질로 제작되어 열전도 효율이 높고 전력 소모를 줄이며, 작업 효율을 향상시켜 동급 장비 대비 에너지 절감 효과가 있습니다. 상·하부 헤드의 압력은 레귤레이터(압력 조절 밸브)를 통해 조정할 수 있어, 서로 다른 공정 파라미터 요구 조건에 맞게 설정할 수 있습니다.
