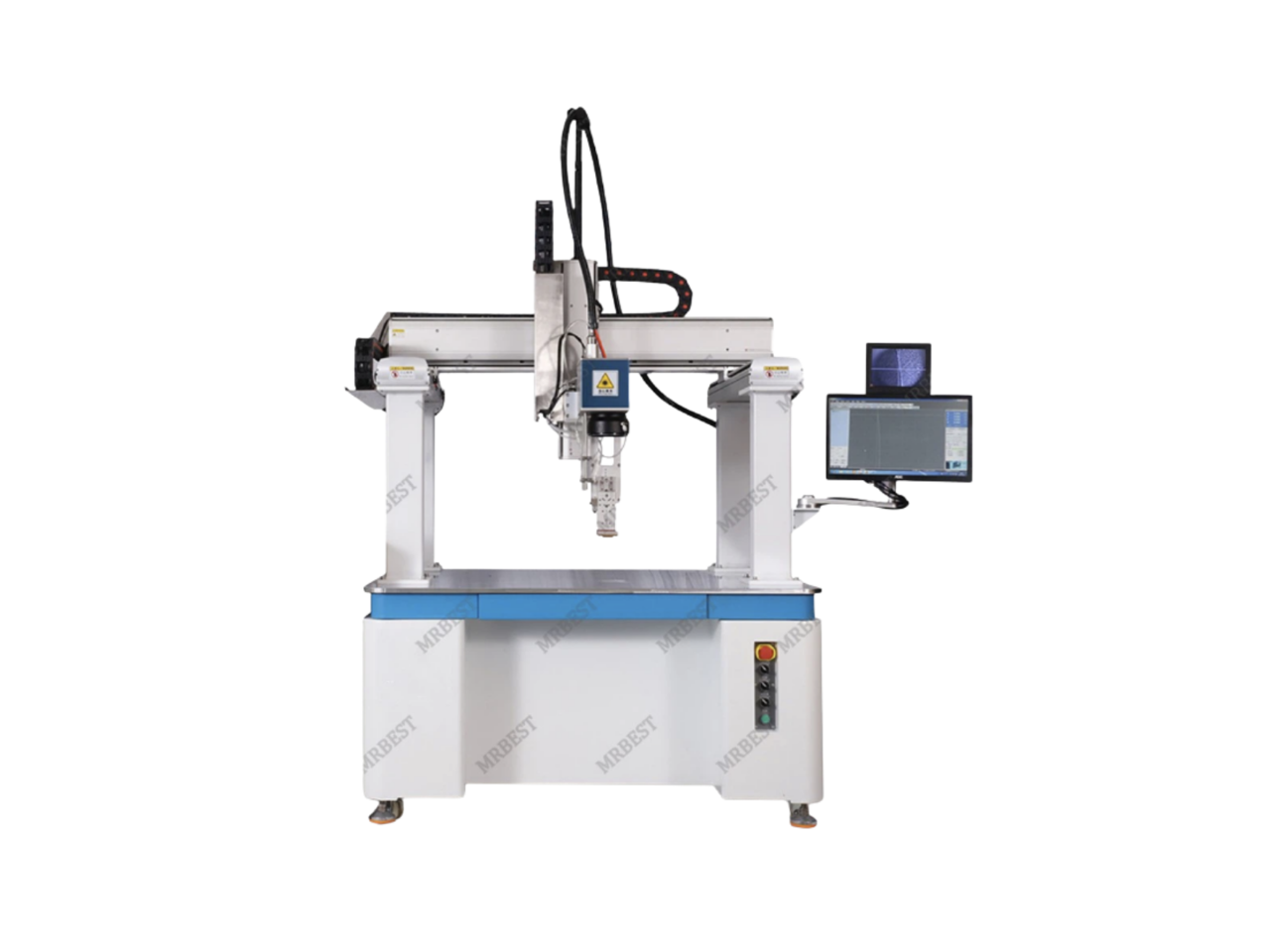

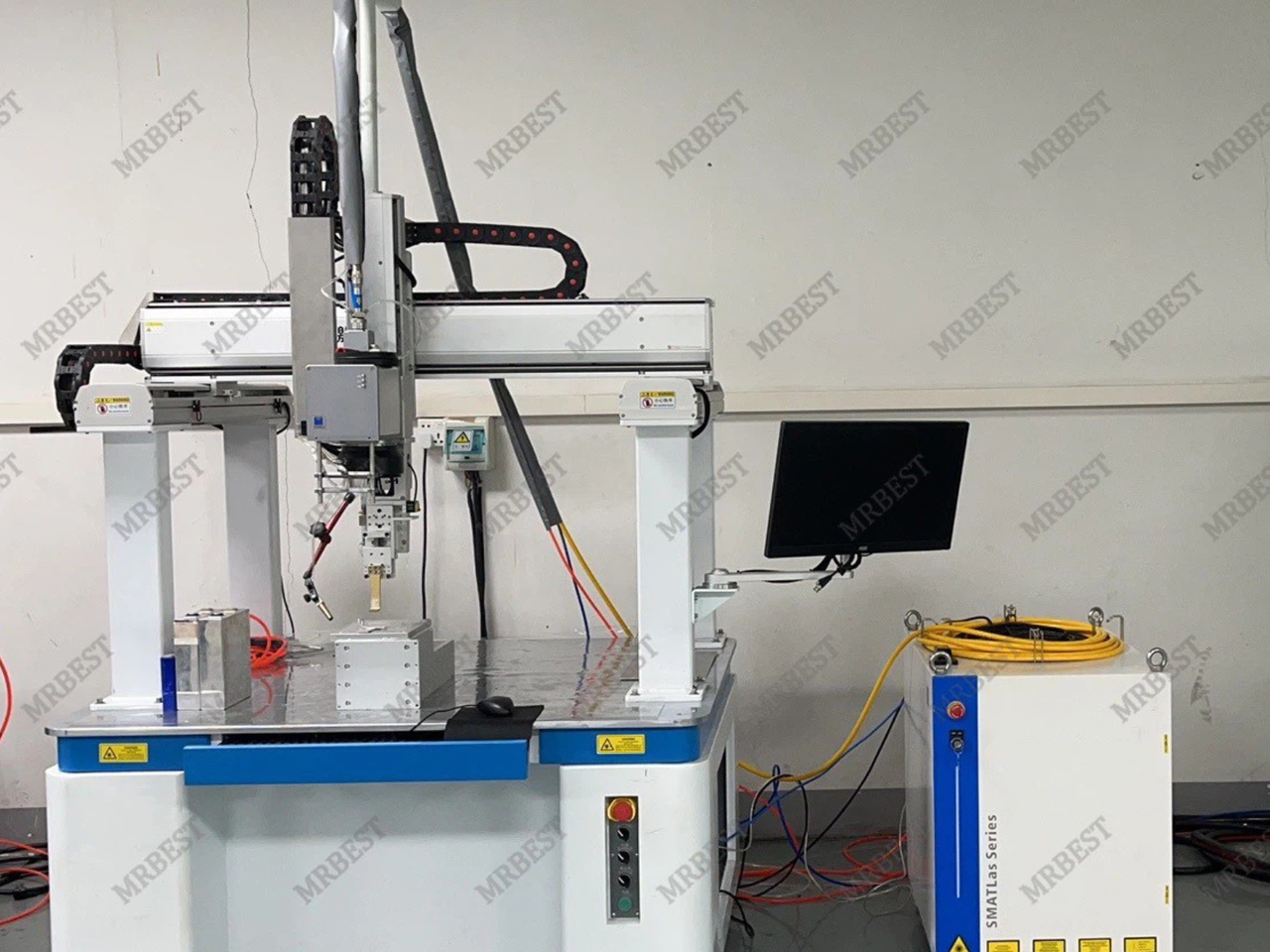

프리즘형 셀용 3-in-1 레이저 용접기
◼ 제품 설명
이 장비는 사각형 알루미늄 쉘 배터리의 밀봉 못 용접, 커넥터 용접 및 상단 커버 용접에 사용됩니다. 주요 기능으로는 수동 적재, 셀 위치 조정, 밀봉 못 용접/커넥터 용접/상단 커버 용접, 그리고 하역을 위한 반환 과정이 포함됩니다.
이 장비에는 수동 바코드 스캐너가 장착되어 있어 바코드 정보를 저장하고 이를 로컬 PC에 자동으로 저장합니다.
장비의 주요 치수: 깊이 1500mm × 폭 1200mm(냉각기, 레이저, 집진기 치수 제외), 높이 2000mm(3색 램프 높이 제외).
◼ 기술 사양
| Model | 3 in 1 Laser Welding Machine For Prismatic Cell (MR-LWM-3000W ) |
| Equipment Capacity | Capacity > 15 CPH, 15 batteries per 1 hour |
| Equipment First-Pass Yield | ≥99% |
| Equipment Chngeover | Two people, 4 hours |
| Equipment Failure Rate | ≤2% |
| 3000W Fiber Laser | 3000W/Single Mode /50um Core Diameter |
| Weight | 25kg |
◼ 구성 목록
No. | Name | Qty | Note |
1 | Frame Platform (Frame + Upper frame) | 1 | |
2 | Welding Machine | 1 | 3000W Fiber Laser |

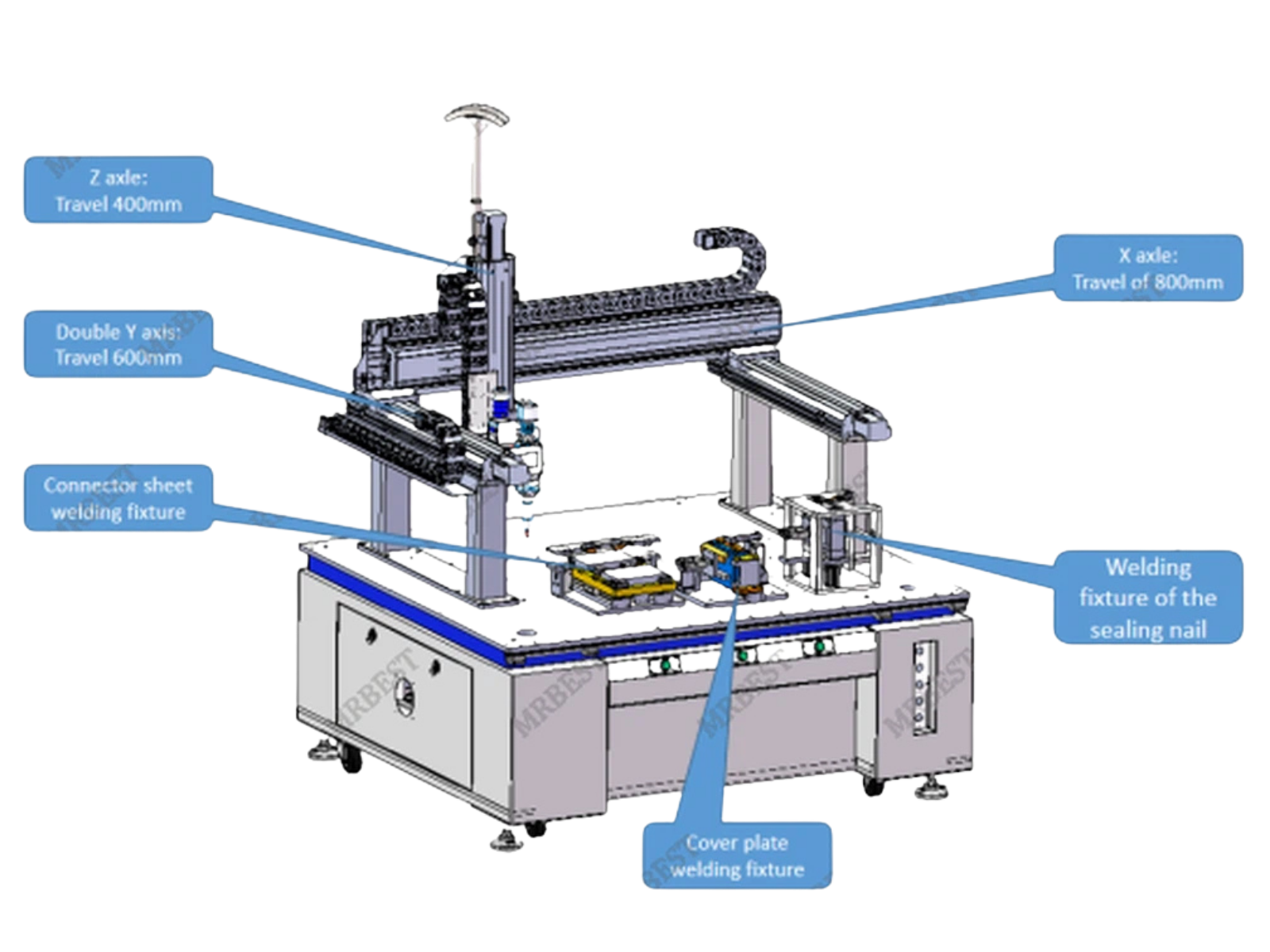

3 | Welding Machine Movement Mechanism | 1 | X/Y/Z Three-axis Robotic Arm |

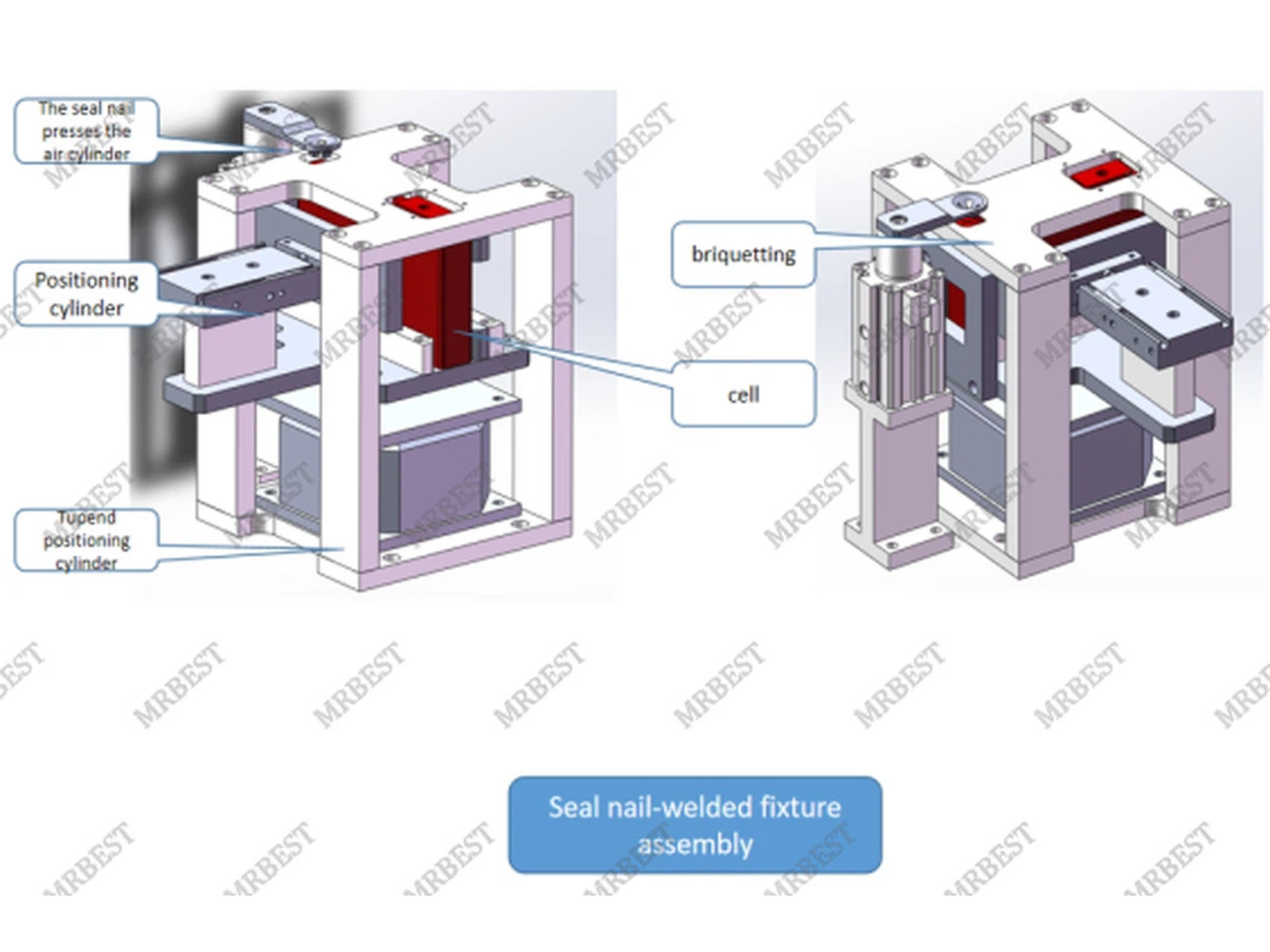

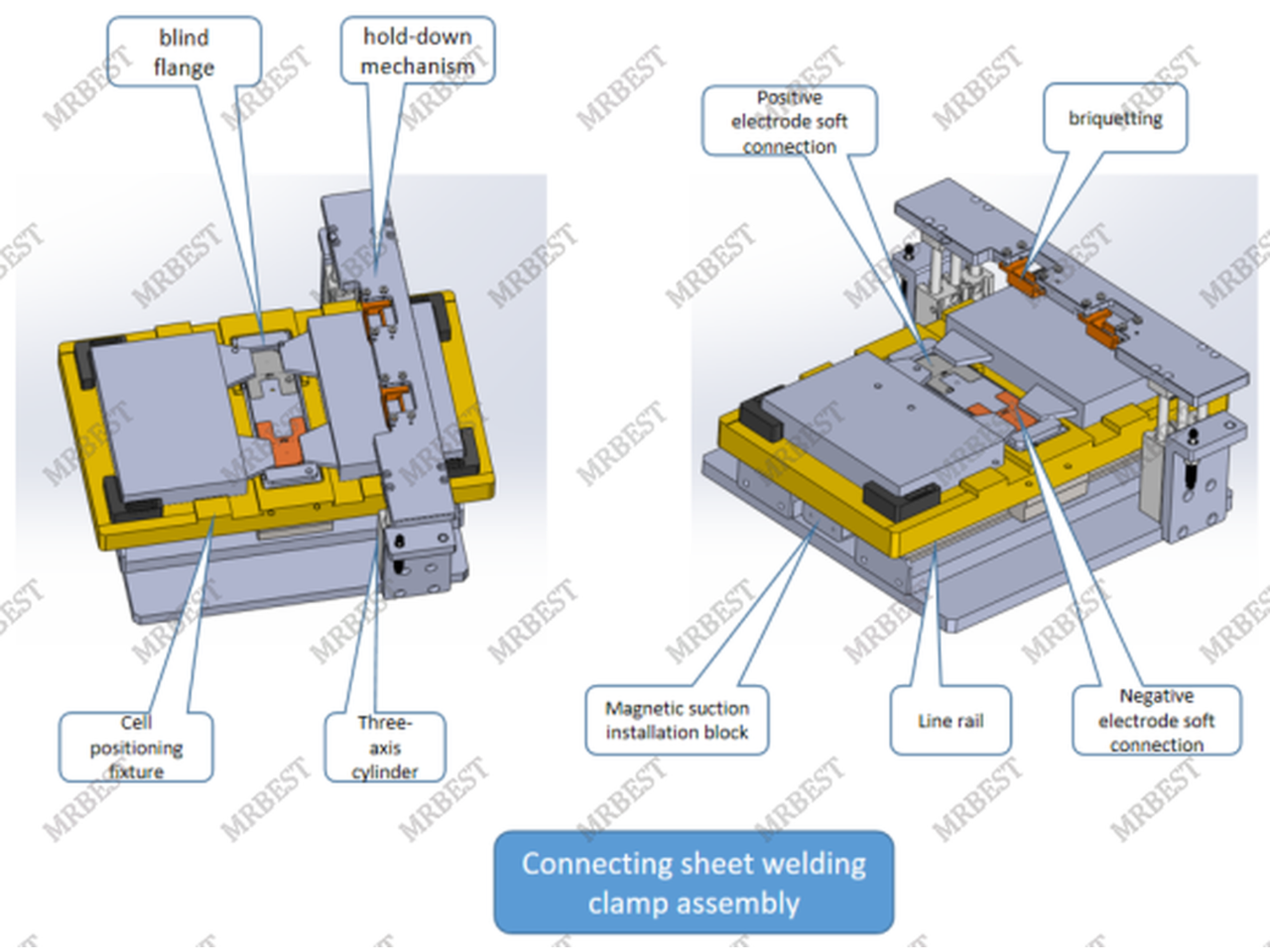

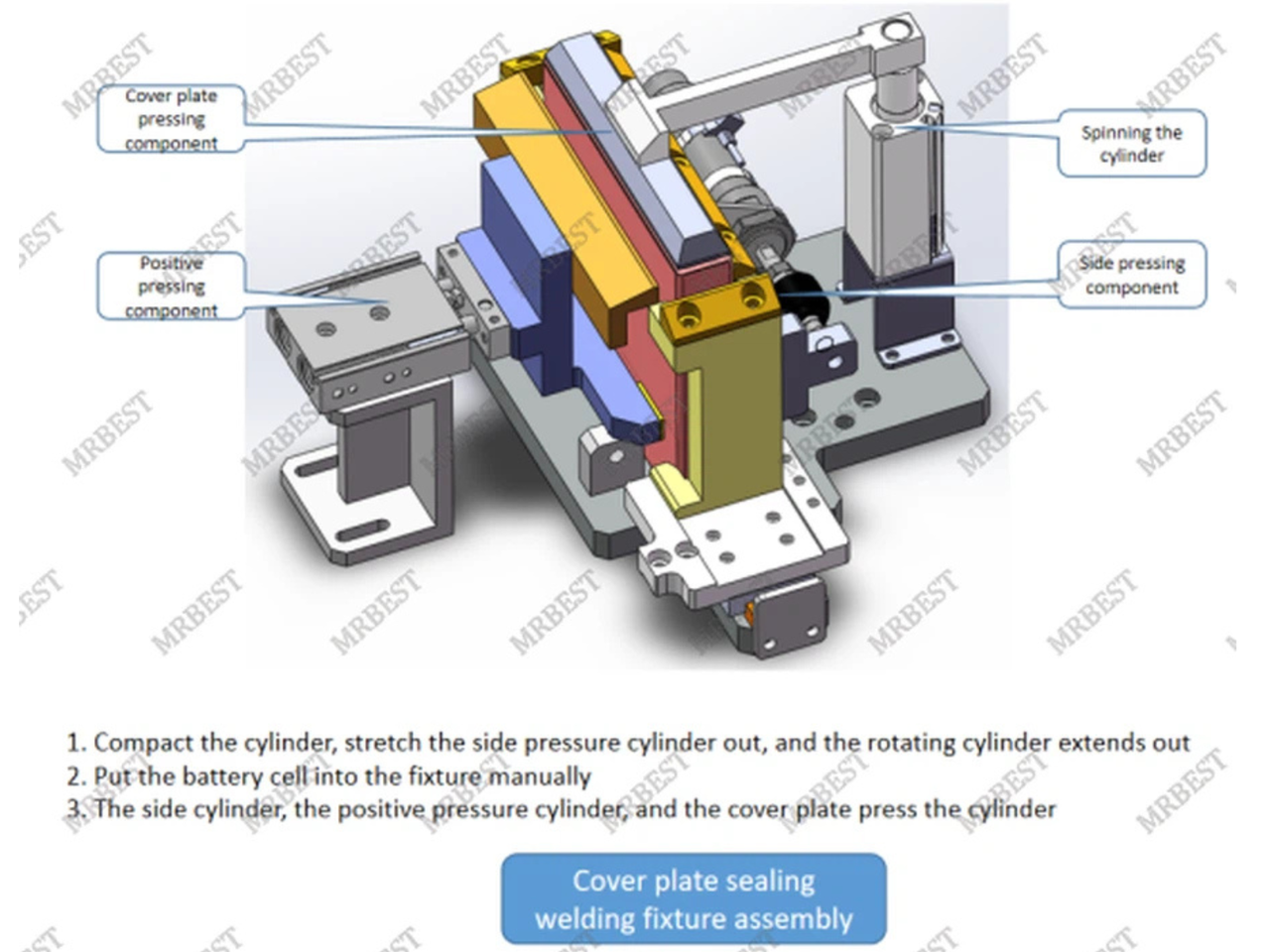

4 | Welding Fixture | 2 | Connect welding, Cover plate welding and Sealing Nail Welding respectively |
5 | Barcode Scanner | 1 | (Customer provide computer) |
6 | Chillder, Laser, Dust Collector | 1 | Explosion-proof type |
7 | Welding Fixture | 1 |
◼ 제품 호환 범위
Item | Blueprint Cell / Mn | Compatible Size / Mn |
Cell Thickness T (Mm) | 50 | |
Cell Width W (Mm) | 160 | |
Cell Height (Mm) | 118 |
