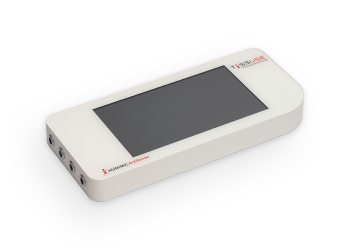

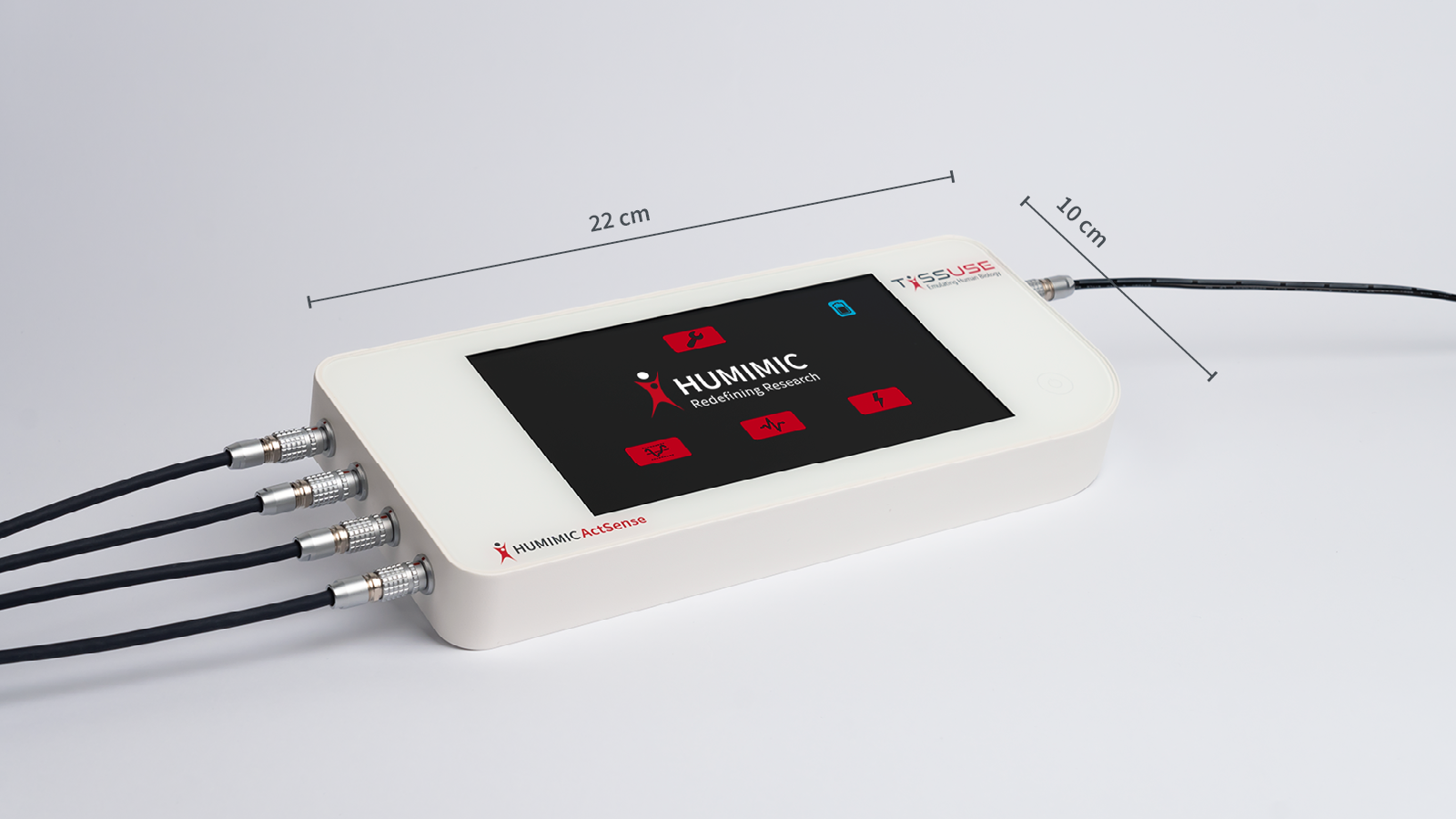

◼ 제품 설명

• 내피 또는 상피 모델의 접합 역학 및 장벽 무결성을 평가하기 위해 간단한 TEER 측정이 성공적으로 사용되었지만, HUMIMIC ActSense는 전기 임피던스 분광 기술을 추가로 수행하여 배양 조직의 전기 발자국을 조사함으로써 예를 들어 다양한 성숙 단계에서 다양한 세포 유형의 성장, 확산 및 분화를 평가할 수 있습니다.
• 세포의 전기 활동을 8개의 차동 채널과 8개의 단일 종단 채널로 동시에 기록하여 심장 활동 전위 등을 감지함으로써 심장 조직의 행동과 건강을 더 잘 이해하고 평가할 수 있습니다. 예를 들어, 여러 자극 프로필을 사용하여 초기에는 성숙을 촉진하고 최종적으로는 성숙한 심근 세포의 수축 속도를 조절할 수 있습니다.







◼ 주요기능

임피던스 분광학 - TEER

• 멀티플렉싱을 통한 1x 채널/8x 채널.
• 단일 주파수(TEER): 96-/24-웰.
• 다중 주파수 측정(임피던스 분광법).
• 주파수 범위: 10Hz-100kHz.7인치 터치 디스플레이
• 주파수 해상도: 0.1Hz.

ECG – EMG – EEG

• 뇌(EEG), 근육(EMG), 심장(ECG) 활동 기록
• 8x 디퍼런셜 / 8x 싱글 엔드 채널
• 24비트 채널 해상도: 마이크로 볼트에 이르기까지
• Gain: 1x, 2x, 4x, 6x, 8x, 12x, 24x
• 데이터 속도: 최대 16ksps

Stimulation

• 1x channel / 8x channel through multiplexing.
• 다중 전압 자극 프로파일(정사각형, 사인, 임펄스 트레인)
• 자극 주파수: 0Hz - 10MHz
• 주기적 자극 가능
• Gain: 1.5x, 2x, 2.5x, 5x
• Attenuation: 1x, 10x, 100x, 1000x

​​On-Chip Electrodes

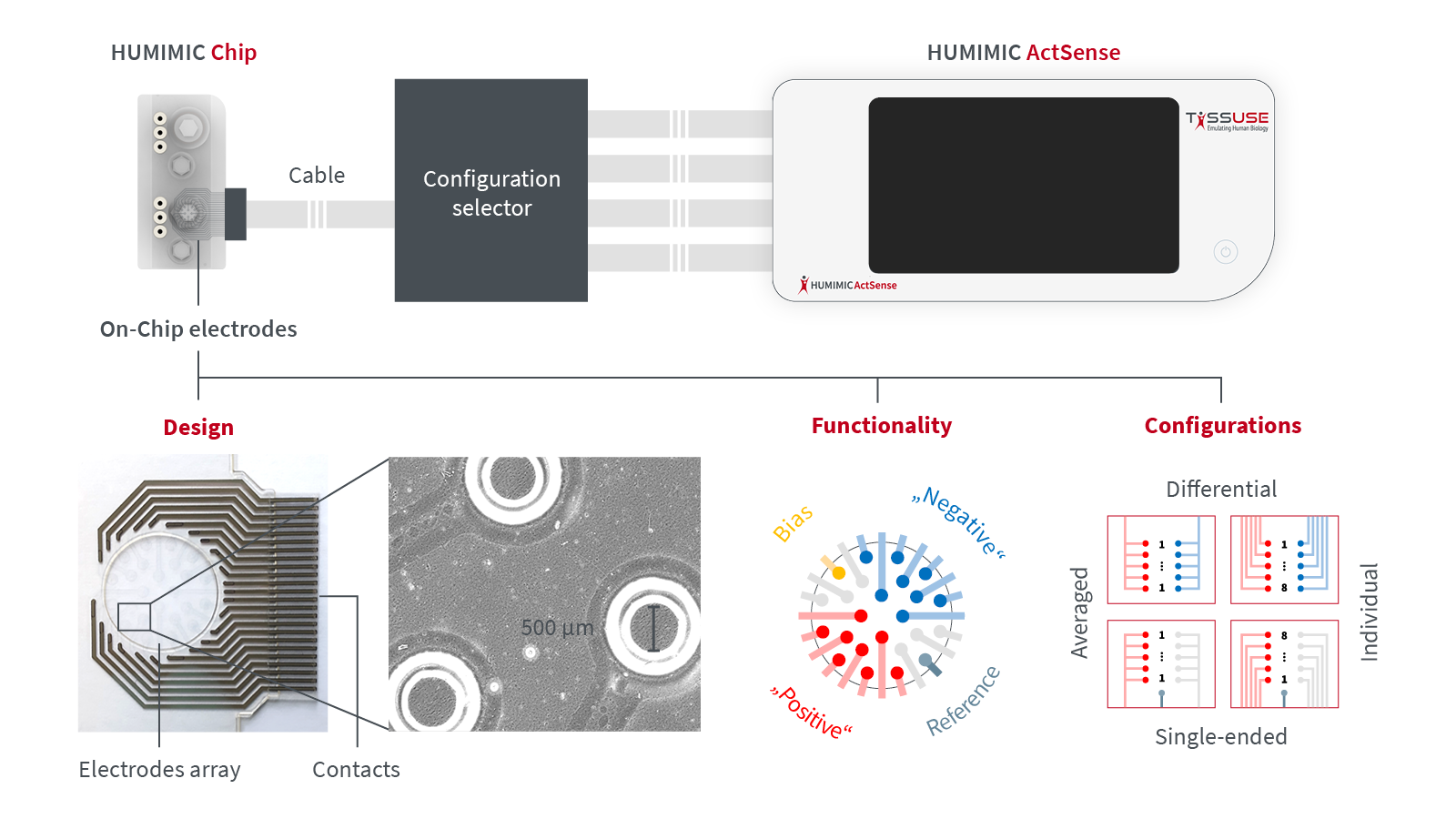

휴믹 액트센스는 다중 전극 어레이(MEA)와 유사한 기술을 갖춘 휴믹 칩과 연결할 수 있습니다. 통합 전극의 전기 전도성 소재는 플라스틱 소재에 매우 높은 처리량으로 쉽게 잉크젯 인쇄가 가능한 투명 폴리머인 폴리(3,4-에틸렌디옥시티오펜): 폴리(나트륨4-스티렌설포네이트)(PEDOT:PSS)입니다. 이 소재는 표준 금속 전극에 비해 열 노이즈가 적고 전하 주입이 우수하여 신호 대 잡음비가 높은 것이 특징입니다. 또한 전극의 투명성 덕분에 표준 현미경 기술을 통해 배양을 동시에 모니터링할 수 있습니다.
