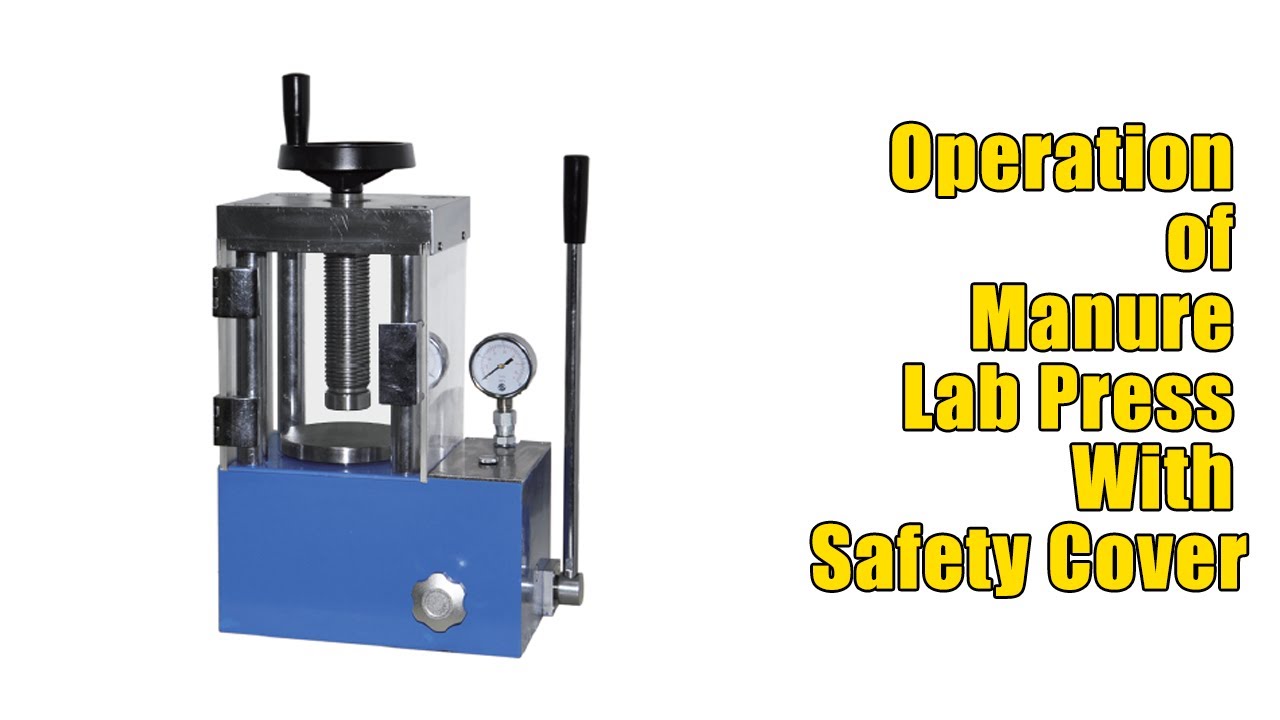

Manual Lab Press l Manual Lab Hydraulic Pellet Press with Safety Cover

◼ 제품 설명

유압 프레스는 재료 연구실, 약국, 촉매 반응, 도자기, 전자 산업에서 널리 사용되고 있으며, 샘플 준비를 위한 고효율 장비 중 하나입니다. 설치 면적이 작고, 운반 및 이동이 용이하며, 진공 환경에서

처리하기 위해 진공 글러브 박스 내부에서 작업할 수 있습니다. 유압 프레스는 가열판을 이용한 고온 프레스 기능도 처리할 수 있으며, 특정 재료 처리에 사용할 수 있습니다.

◼ 주요기능

보호 커버가 달린 수동 유압 프레스는 일반 태블릿 프레스보다 더 나은 보호 기능을 제공합니다.

보호 커버가 달린 수동 실험실 유압 프레스는 일부 부서지기 쉬운 재료 금형이나 초고압이 필요한 금형에 적합합니다.
이중 압력 표시기가 있는 압력 게이지는 압력 변환 시간을 절약합니다.
높은 안전 기준을 요구하는 실험실이나 조직에 적합하며, 유럽과 미국의 안전 기준을 충족하도록 설계되었습니다.
15-24T 모델 기계 출력 샘플은 적외선 분광계의 요구 사항을 충족 할 수 있습니다.
24-40T 모델 기계 출력 샘플은 형광 분광계의 요구 사항을 충족할 수 있습니다.
보호 커버는 프레스 다이의 취성 또는 초고압 재료에 필수적입니다.
보호 커버 소재는 충격과 균열에 강한 폴리메틸 메타크릴레이트를 사용합니다.

60T 이상의 보호 커버 수동 유압 프레스는 필요에 따라 설계할 수 있습니다.

◼ 장점

상판은 전기 도금된 카운터싱크 육각 나사를 사용하여 아름답고 공간 절약형입니다.
크롬 도금 실린더, 매끄러운 표면, 우수한 밀봉 고무 링이 있으며, 녹과 오일 누출이 없습니다.
오일 탱크, 메인보드, 오일 실린더가 일체형 메인보드 구조로 밀봉 연결부가 없습니다.
확장된 당김 스프링, 좋은 반발 효과, 변형이 쉽게 안 되고, 변형 없이 실린더 30mm 복귀 가능합니다.
알루미늄 합금 핸드 휠, 아름답고 실용적이며 잘 안 깨집니다.
작은 크기, 가벼운 무게, 오일 누출 없고, glove box에서 사용 가능합니다.
일본산 고속강을 사용한 금형으로 우수한 소재, 높은 경도, 변형X, 긴 수명이 장점입니다.
디지털 디스플레이 압력 게이지는 더 정확한 압력 제어가 가능하고, 0.01MPa의 압력 표시 정확도를 나타냅니다.
본체 외부에 오일 탱크가 있어 오일 교체가 용이하며, 오일 회로에 유압 오일 여과 장치를 추가하였습니다.
특수 플런저, 특수 맞춤형 밀봉 구조를 사용하여 밀봉 효과가 뛰어납니다.
가압 장치가 메인프레임의 가장 아래쪽 모서리에 위치하고, 각도가 적절하며, 가압력에 의해 뒤로 기울어지지 않습니다.

◼ Detail & Parts

1.Top board 2.Spring screw 3.Column 4.Oil cylinder 5.Drag spring 6.Cylinder 7.Mainboard 8.Oil discharge 9.Latch 10.Pressure gauge 11.Gauge column 12.Pressurization 13.Oil filler screw 14.Oil sump 15.Eccentric shaft 16.Sealing ball 17.Screw rod 18.Top board screw 19.Oil sump cover 20.Spring 21.Plunger lever 22.Pressure screw 23.Semicircle gasket 24.Guide sleeve 25.Hand-wheel 26.Screw head 27.Top cover 28.Sealing ball 29.Plunger 30.Sealing ball 31.Spring 32.Screw

상판에는 전기 도금된 카운터싱크 소켓 헤드 캡 나사가 사용되어 아름답고, 공간을 절약하며, 매끄럽습니다.
크롬 도금된 오일 실린더는 매끄러운 표면, 녹 방지, 우수한 고무 개스킷 밀봉, 누수 방지 기능을 갖추고 있습니다.
기름통, 메인보드, 오일 실린더는 동일한 메인보드에 통합되어 있으며, 밀봉 연결부가 필요하지 않습니다.
탄력성이 우수한 확장 텐션 스프링은 30mm 왕복 이동 시 오일 실린더가 쉽게 변형되지 않도록 합니다.
알루미늄 합금 핸드 휠은 아름답고 실용적이며 튼튼하고 내구성이 뛰어납니다.
작은 크기, 가벼운 무게, 누수 방지, 취급하기 쉽고 글러브 박스에 사용하기에 적합합니다.
다이는 일본에서 수입 한 퀵 커팅 스틸로 만들어졌으며 고품질 소재, 높은 경도, 변형 방지 및 긴 수명이 장점입니다.
디지털 압력 게이지는 0.01MPa의 정확도로 압력 제어를 제공합니다.
본체 외부에 오일 탱크가 있어 오일 교체가 용이하며, 오일 회로에 유압 오일 필터 장치가 추가되었습니다.
전용 플런저는 특수 맞춤형 구조를 사용하여 밀봉 효과를 보장하고 누수를 방지합니다.
압력 장치 본체 하단에 압력 장치를 배치하여 적절한 각도를 유지하고 가압력을 절약합니다.

Model	PCF-15T	PCF-24T	PCF-30T	PCF-40T	PCF-60T
Pressure range	0-15T(0-30MPa)	0-24T(0-34MPa)	0-40T(0-30MPa)	0-40T(0-30MPa)	0-60T(0-34MPa)
Piston diameter	Φ80mm (d)	Φ95mm (d)	Φ110mm (d)	Φ130mm (d)	Φ150mm (d)
Pressure gauge	Pressure and pressure intensity display
Maximum pressure	30mm	30mm	40mm	50mm	50mm
Protective cover	Plexiglass
Pressure stability	≤1MPa/10min

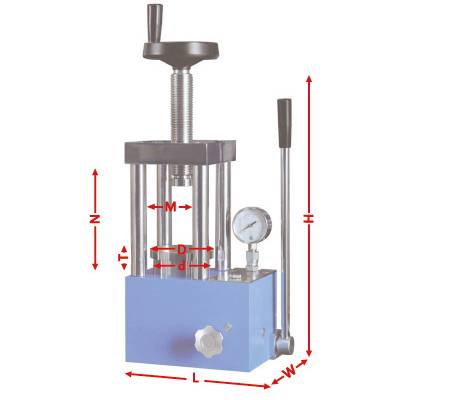

Workbench diameter	Φ90mm (D)	Φ105mm (D)	Φ120mm (D)	Φ140mm (D)	Φ160mm (D)
Number of columns	4
Working space (M*N)	80*130mm	112×160mm	112×160mm	126×185mm	185×250mm
Dimensions (LWH)	260175395mm	305×195×425mm	305×195×425mm	355×215×505mm	405×240×565mm
Weight	42Kg	65Kg	65Kg	90Kg	120Kg

주의사항

작업자의 안전이 가장 중요합니다! 장비를 사용할 때는 주의해야 합니다. 인화성 및 폭발성 또는 독성 가스를 다루는 작업은 매우 위험하므로, 작업자는 장비를 시작하기 전에 필요한 모든 예방 조치를

취해야 합니다. 반응기 또는 챔버 내부의 정압으로 작업하는 것은 위험하므로, 작업자는 안전 절차를 엄격하게 준수해야 합니다. 특히 진공 상태에서 공기 반응성 물질을 취급할 때는 각별한 주의를

기울여야 합니다. 누출이 발생하면 장치가 공기를 흡입하여 격렬한 반응을 일으킬 수 있습니다.

Working pressure	0~60 T
Piston diameter	80~150mm
Piston stroke	30~50mm
Gauge range	0~40MPa

Force (Tons)	Pressure (MPa)
1	0.75
3	2.2
5	3.7
10	7.5
12	9
15	11.3
20	15
30	22.5
40	30
참고: 시스템 압력 강도는 35MPa를 초과해서는 안 됩니다. 그렇지 않으면 장비의 수명이 단축됩니다.
