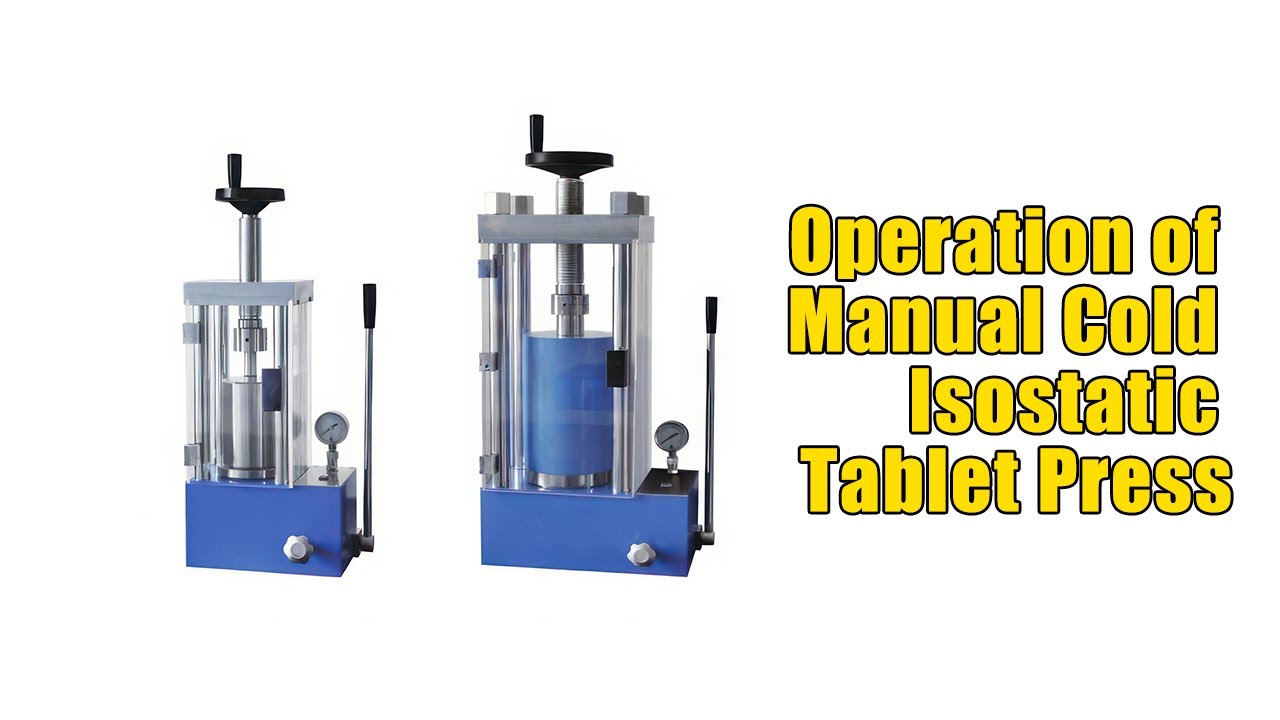

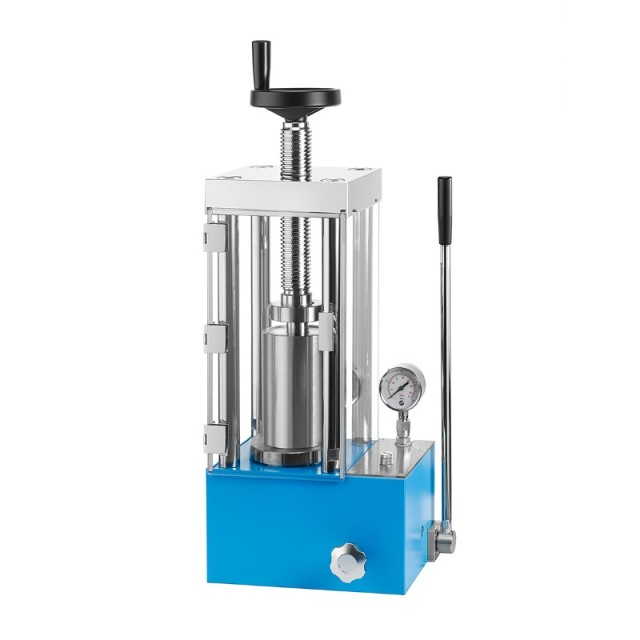

Manual Cold Isostatic Pressing Machine Pellet Press

Working Pressure
0-60T
Piston diameter
 φ95~φ150 mm
Isostatic pressure
0-300 MPa

제품명    PCIM

제조사    Kintek Solution

원산지    China

◼ 제품 설명


수동 등방성 프레스는 재료 연구실, 제약, 촉매 반응, 도자기, 전자 산업에서 널리 사용되고 있으며, 작은 설치 면적, 운반 및 이동의 용이성, 진공 환경에서 처리하기 위해 진공 글러브 박스 내부에서 작업할 수 있는 등 샘플 준비를 위한 고효율 장비입니다.


등방성 압축은 액체 매체를 사용하여 분말을 원하는 모양으로 성형하고 밀도를 높이는 방법으로, 모든 방향으로 균일한 압력을 가합니다. 이 방법으로 생산된 제품은 높은 균질성으로 잘 알려져 있으며,

세라믹, 경질 합금, 희토류 영구 자석과 같은 첨단 소재 생산에 널리 사용됩니다.


등방성 압축 기계는 압축 공정을 정밀하게 제어하고 조작할 수 있어, 정밀한 요구 사항을 원하는 사용자에게 적합합니다.



◼ 주요기능 및 특징


  • 작은 설치 공간, 가벼운 무게, 휴대 및 이동이 용이함, 진공 청소기 글러브 박스에 잘 맞음
  • 등방성 프레스 성형체의 사용은 밀도가 높고 균일하며 소성 수축이 적고 쉽게 변형되지 않습니다.
  • 수동 등방성 프레스는 일반적으로 전기 등방성 프레스보다 저렴하므로 소규모 생산 또는 프로토타이핑에 비용 효율적인 옵션입니다.
  • 수동 등방성 프레스는 일반적으로 전기 등방성 프레스에 비해 조작이 쉽고 교육이 덜 필요합니다.
  • 수동 등방성 프레스의 압력은 수동으로 조절할 수 있어, 프레스 공정을 더 잘 제어할 수 있고, 밀도가 다른 부품을 생산할 수 있습니다.

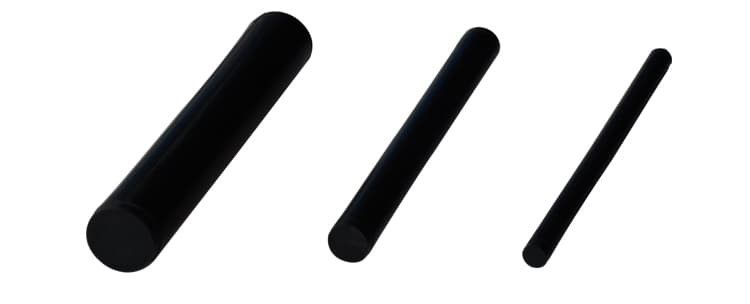

  • 일반적인 압력 공정에서는 준비하기 어려운 가느다란 막대 또는 관형 성형체를 만들 수 있습니다.
  • 등방성 프레스는 샘플 주변에 더 높고 균일한 압력을 생성하여 샘플 밀도를 증가시킵니다.
  • 고정밀 디지털 압력 게이지



◼ Detail & Parts

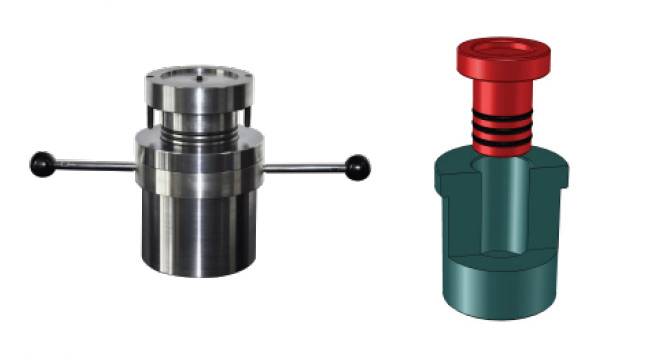

Physical picture of the cavity and schematic diagram of the operation of the cavity
Physical picture of the cavity and schematic diagram of the operation of the cavity
Mold
Mold
Mold operation
Mold operation

◼ 장점


  • 상판은 전기 도금된 카운터싱크 육각 나사를 사용하여 아름답고 공간 절약형입니다.
  • 크롬 도금 실린더, 매끄러운 표면, 우수한 밀봉 고무 링이 있으며, 녹과 오일 누출이 없습니다.
  • 오일 풀, 메인보드, 오일 실린더가 일체형 메인보드 구조로  밀봉 연결부가 없습니다.
  • 확장된 당김 스프링, 좋은 반발 효과, 변형이 쉽게 안 되고, 변형 없이 실린더 30mm 복귀 가능합니다.
  • 알루미늄 합금 핸드 휠, 아름답고 실용적이며 잘 안 깨집니다.
  • 작은 크기, 가벼운 무게, 오일 누출 없고, glove box에서 사용 가능합니다.
  • 일본산 고속강을 사용한 금형으로 우수한 소재, 높은 경도, 변형X, 긴 수명이 장점입니다..
  • 디지털 디스플레이 압력 게이지는 더 정확한 압력 제어가 가능하고, 0.01MPa의 압력 표시 정확도를 나타냅니다.
  • 본체 외부에 오일 탱크가 있어 오일 교체가 용이하며, 오일 회로에 유압 오일 여과 장치를 추가하였습니다.
  • 특수 플런저, 특수 맞춤형 밀봉 구조를 사용하여 밀봉 효과가 뛰어납니다.
  • 가압 장치가 메인프레임의 가장 아래쪽 모서리에 위치하고, 각도가 적절하며, 가압력에 의해 뒤로 기울어지지 않습니다.

◼ 스펙요약



모델명PCIM-12T
PCIM-20T
PCIM-40T
PCIM-60T

압력 범위

0-12T(0-17MPa) 0-20T(0-21MPa)
0-40T(0-30MPa)
0-60T(0-34MPa)
피스톤 지름크롬 도금 오일 실린더 95mm(d)
크롬 도금 오일 실린더 110mm(d)
크롬 도금 오일 실린더 130mm(d)
크롬 도금 오일 실린더 150mm(d)
압력 게이지압력 이중 눈금 표시

피스톤의 최대 행정 거리(T)

40mm 50mm
보호 장비유기 유리

주변 온도

10℃-40℃

등방성 압력

0-300MPa
등방성 압력 챔버
Φ22×70mm(M×N)
Φ30×120mm(M×N)
Φ40×150mm(M×N)
Φ50×150mm(M×N)
외부 치수305×195×530mm(L×W×H)
305×195×600mm(L×W×H)
355×215×710mm(L×W×H)
405×240×720mm(L×W×H)
장비 무게90kg
100kg130kg180kg



압력 변환



실제 압력 (Tons)챔버 압력 (MPa)시스템 압력 (MPa)
1.7
1.8625
3.53.7250
55.5775
77.43100
8.79.29125
10.511.2150
1414.8200
17.518.6250
2122.3300

알림: 일반적으로 시스템 압력은 35MPa를 초과해서는 안 됩니다. 그렇지 않으면 장비의 수명에 영향을 미칩니다.

주의사항


작업자의 안전이 가장 중요합니다! 장비를 사용할 때는 주의해야 합니다. 인화성 및 폭발성 또는 독성 가스를 다루는 작업은 매우 위험하므로, 작업자는 장비를 시작하기 전에 필요한 모든 예방 조치를

취해야 합니다. 반응기 또는 챔버 내부의 정압으로 작업하는 것은 위험하므로, 작업자는 안전 절차를 엄격하게 준수해야 합니다. 특히 진공 상태에서 공기 반응성 물질을 취급할 때는 각별한 주의를

기울여야 합니다. 누출이 발생하면 장치가 공기를 흡입하여 격렬한 반응을 일으킬 수 있습니다.
