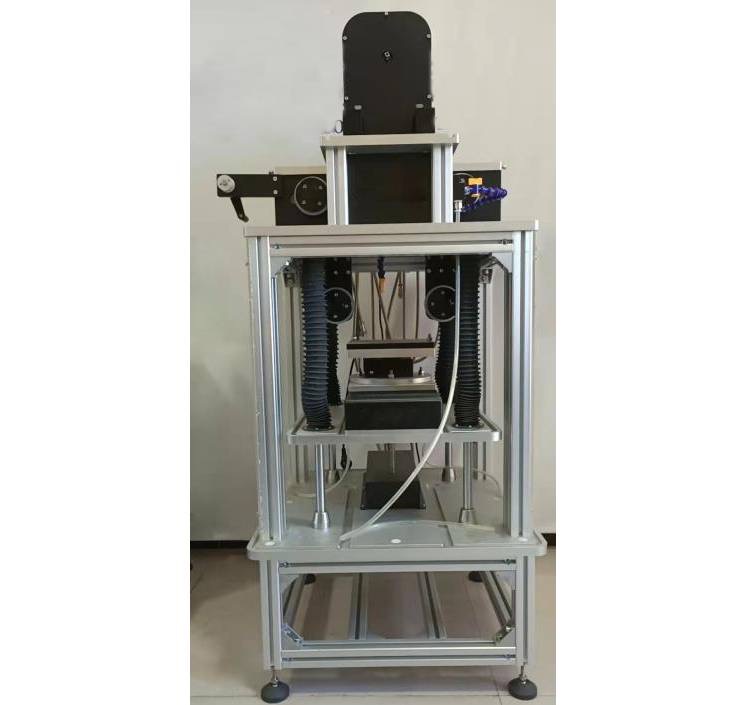

킨텍솔루션 (Kintek Solution) l 800 x 800mm Precision Wire Saw

◼Introduction

다이아몬드 와이어 절단기는 주로 세라믹, 크리스탈, 유리, 금속, 암석, 열전 재료, 적외선 광학 재료, 복합 재료, 생물의학 재료 및 기타 재료 분석 샘플의 정밀 절단에 사용되는 CE 인증 절단 장비입니다.

특히 최대 0.2mm 두께의 초박형 시트를 정밀하게 절단하는 데 적합합니다. 이 기계는 사용 길이가 150 미터 인 단일 와이어의 원형 모션 모드를 채택하여 절단 효율을 크게 향상시킵니다. 텐셔닝 휠은

공압 텐셔닝 방식을 채택하여 10μm.T 범위 내에서 높은 정확도를 보장합니다.

◼Applications

다이아몬드 와이어 절단기는 다양한 산업 및 연구 분야에서 활용되는 다용도 공구입니다. 정밀 절단 기능으로 다음과 같은 용도에 적합합니다.

◼ Detail & Parts

◼Features

다이아몬드 와이어 절단기는 CE 인증을 받은 절단 장비입니다. 이 장비는 주로 세라믹스, 크리스탈의 정밀 절단, 유리, 금속, 암석, 열전도 재료, 적외선 광학 재료, 복합 재료, 생체 의학 재료 및 기타 재료

분석 샘플에 사용됩니다. 이 기계는 특히 두께가 최대 0.2mm인 초박형 시트의 정밀 절단에 특히 적합합니다.

연속 절단: 다이아몬드 와이어 절단기는 연속 절단 방식의 다이아몬드 와이어 절단기입니다. 절단 프로그램을 설정한 후, 샘플은 수동 조정 없이 연속적으로 공급되며, 절단 후 샘플의 크기 정확도는 10 μm 이내로 높습니다.
긴수명: 다이아몬드 와이어 절단기의 절단 와이어는 단일 와이어의 원형 운동 모드를 채택했습니다. 사용 길이는 150미터이며, 한 와이어의 수명이 길어 절단 효율이 크게 향상됩니다.
소형 설계: 전기 제어 캐비넷이 주 기계와 일체화되어 작은 면적을 차지하며, 전체 기계가 아름답고 현대적이며, 조작 및 유지보수가 용이합니다.
고정밀도: 고정밀 감속 기어박스를 채택하여 간극이 작고, 운전이 안정적이며, 소음이 적고, 높은 하중 용량을 갖추고 있습니다.
고압력: 고강도 프레임 구조를 채택했으며, 주요 압력은 100KN, 사전 압력은 40KN입니다. 특히 분말 직접 압축, 한약제 정제 및 대형 정제에 적합합니다.

◼Principle

다이아몬드 와이어 절단기는 단일 와이어를 사용하여 재료를 원형으로 절단합니다. 와이어는 지속적으로 공급되고 샘플은 수동 조정 없이 지속적으로 공급됩니다. 절단 후 샘플의 크기 정확도는 10μm

범위 내에서 높습니다. 절단 와이어는 단일 와이어의 원형 모션 모드를 채택합니다. 사용 길이는 150 미터 길이이며 하나의 와이어의 수명이 길어 절단 효율이 크게 향상됩니다. 텐셔닝 휠은 공압 텐셔닝

방식을 채택합니다.

◼ Advantages

CE 인증으로 품질과 안전 보장
세라믹, 크리스탈, 유리, 금속, 암석, 열전 재료, 적외선 광학 재료, 복합 재료 및 생체 의학 재료를 포함한 다양한 재료 절단에 적합한 다용도성
초박형 시트의 정밀 절단에 이상적인 10μm 이내의 절단 정확도로 정밀함
연속 절단으로 수동 조정이 필요 없어 높은 시료 크기 정확도 보장
단일 와이어 원형 모션 절단 모드로 와이어 수명 연장 및 절단 효율 향상
최적의 와이어 장력을 위한 공압 텐션 방식
기존 프레스로는 처리할 수 없는 긴 바 또는 파이프 생산 가능
완제품의 높은 강도, 가공성 향상 및 내부 응력 감소
비용 효율적, 원자재 절약 및 전력 소비 감소
성형이 용이하여 수명이 길고 비용이 절감됨

Wire Winding Drum Motor Parameters	AC220v 50Hz 300
Linear Speed	0-8m/s
커팅 라인의 총 길이	150m
샘플 무게 (최대)	3kg

Wire winding drum motor parameters	AC220v 50Hz 300
Linear speed	0-8m/s
커팅 라인의 총 길이	150m
샘플 무게 (최대)	3kg
Z축 이동 범위	≤ 160mm
Y축 이동 범위	≤ 180mm
Cutting sample 직경 (최대)	Φ 150 mm
Tensioning structure	Pneumatic tensioning
Tension adjustment range	0.1-0.4MPa
다이아몬드 와이어 직경	<0.45mm
Size	617x620x1500mm
무게	183kg
