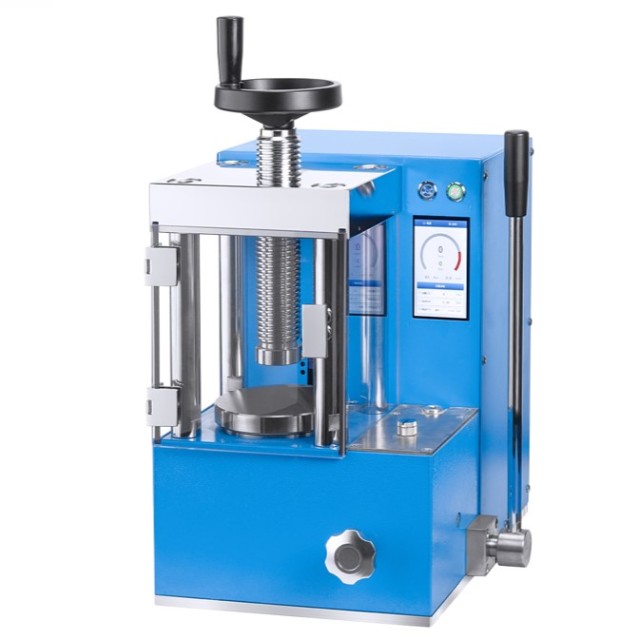

킨텍솔루션 (Kintek Solution) l Laboratory Hydraulic Pellet Press for XRF KBR FTIR

◼ 제품 설명

유압 프레스는 재료 연구실, 약국, 촉매 반응, 도자기, 전자 산업에서 널리 사용되고 있으며, 샘플 준비를 위한 고효율 장비 중 하나입니다. 설치 면적이 작고, 운반 및 이동이 용이하며, 진공 환경에서 처리하기 위해 진공 글러브 박스 내부에서 작업할 수 있습니다. 유압 프레스는 가열판을 이용한 고온 프레스 기능도 지원하며, 특정 재료 처리에 사용할 수 있습니다.

◼ 주요기능

금형의 압력 프로그램이 자동으로 변환됩니다. 자동 가압/느린 가압, 자동 압력 유지, 타이밍 압력 완화, 자동 탈형의 장점이 있습니다.
작은 설치 공간, 가벼운 무게, 운반 및 이동이 용이하고, 진공 글러브 박스에 잘 맞습니다.
고정밀 디지털 압력 게이지가 있습니다.
압력을 프로그래밍할 수 있으며, 압력이 설정 값으로 떨어지면 유압이 다시 작동합니다.

◼ 특징

작은 설치 공간, 가벼운 무게, 휴대 및 이동이 용이하며, 진공 글러브 박스에 잘 맞습니다.
전기 구동과 수동 압착 모두 가능하며, 고정밀 디지털 압력 게이지가 있습니다.
압력 프로그래밍이 가능하며, 압력이 설정값으로 떨어지면 유압이 다시 작동합니다.
12~24T 모델 기계 출력 샘플은 적외선 분광계의 요구 사항을 충족할 수 있습니다.
24~40T 모델 기계 출력 샘플은 형광 분광계의 요구 사항을 충족할 수 있습니다.

◼ Detail & Parts

Flexible: The tablet press has two modes: manual pressurization and electric pressurization. The operation is more flexible, and the manual pressurization pressure can be controlled more accurately.
Control: When the pressure is lower than the pressure control line, the equipment will automatically turn on to compensate for pressure, which can achieve a long-term automatic pressure maintaining function.

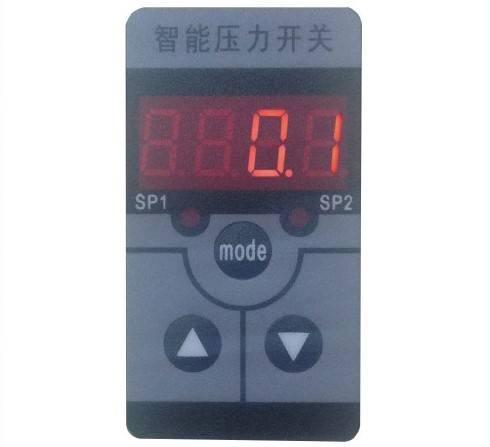

Accuracy: The electric tablet press uses a digital pressure controller, and the digital display of pressure is more accurate than the pressure display of the pointer pressure gauge.

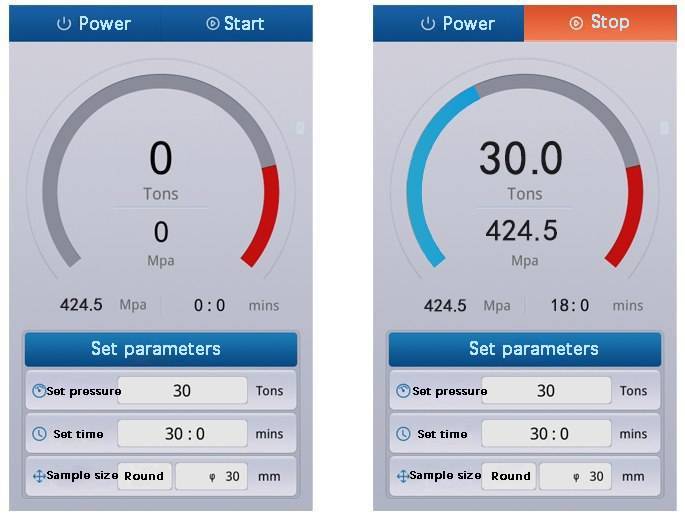

◼ Operatiom Interface

매개변수 설정: 매개변수 설정을 클릭하여 설정 메뉴로 들어갑니다.
압력 설정: 적용되는 압력을 설정할 수 있습니다.
설정 시간: 가압 타이머를 설정할 수 있습니다. 압력 유지 시간이 끝나면, 장치가 압력 해제를 알립니다.
샘플 크기: 샘플의 모양과 크기를 설정할 수 있습니다. 장치는 과압을 피하기 위해 설정된 크기에 따라 샘플의 압력을 자동으로 계산합니다.
시작 버튼: 시작 버튼을 클릭하면 설정된 매개 변수에 따라 장치가 작동하기 시작합니다. 압력에 도달하면 자동으로 가압을 멈추고 자동으로 압력을 보충하기 시작합니다. “시작” 버튼이 “중지” 버튼으로 바뀝니다.
중지 버튼: 중지 버튼을 클릭하면 장치가 압력 유지 프로그램을 종료합니다. 그런 다음 오일 방출 밸브 스템을 보내 압력을 방출합니다.

◼ 장점

상판은 전기 도금된 카운터싱크 육각 나사를 사용하여 아름답고 공간 절약형입니다.
크롬 도금 실린더, 매끄러운 표면, 우수한 밀봉 고무 링이 있으며, 녹과 오일 누출이 없습니다.
오일 풀, 메인보드, 오일 실린더가 일체형 메인보드 구조로 밀봉 연결부가 없습니다.
확장된 당김 스프링, 좋은 반발 효과, 변형이 쉽게 안 되고, 변형 없이 실린더 30mm 복귀 가능합니다.
알루미늄 합금 핸드 휠, 아름답고 실용적이며 잘 안 깨집니다.
작은 크기, 가벼운 무게, 오일 누출 없고, glove box에서 사용 가능합니다.
일본산 고속강을 사용한 금형으로 우수한 소재, 높은 경도, 변형X, 긴 수명이 장점입니다..
디지털 디스플레이 압력 게이지는 더 정확한 압력 제어가 가능하고, 0.01MPa의 압력 표시 정확도를 나타냅니다.
본체 외부에 오일 탱크가 있어 오일 교체가 용이하며, 오일 회로에 유압 오일 여과 장치를 추가하였습니다.
특수 플런저, 특수 맞춤형 밀봉 구조를 사용하여 밀봉 효과가 뛰어납니다.
가압 장치가 메인프레임의 가장 아래쪽 모서리에 위치하고, 각도가 적절하며, 가압력에 의해 뒤로 기울어지지 않습니다.

◼ 스펙요약

Instrument model	PCPE-20T	PCPE-30T	PCPE-40T	PCPE-60T
Pressure range	0~20T(0~28MPa)	0~30T(0~31.5MPa)	0~40T(0~30MPa)	0~60T(0~33MPa)
Piston diameter	Φ110mm (d)	Φ110mm (d)	Φ130mm (d)	Φ150mm (d)
Integral structure	밀봉 연결부가 없어 오일 누출을 감소시킵니다.
Pressure gauge	Digital display 0.00-40.00 MPa
Maximum pressure (T)	30mm	40mm	50mm	50mm
Pressure stability	≤1MPa/10min
Pressurization mode	Electric / manual
Compensation mode	Auto/ manual

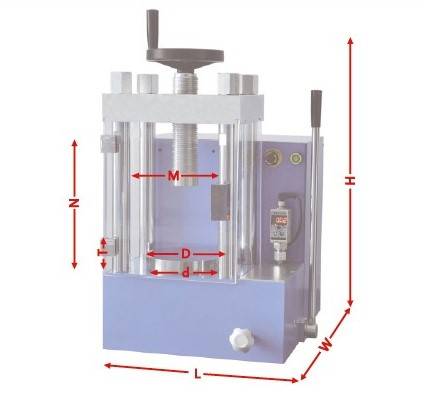

Workbench diameter	Φ105mm (D)	Φ120mm (D)	Φ140mm (D)	Φ160mm (D)
Number of columns	4
Working space	80×150mm(M×N)	92×160mm(M×N)	115×185mm(M×N)	185×250mm(M×N)
Dimensions	245×415×415mm(L×W×H)	275×430×420mm(L×W×H)	295×450×500mm(L×W×H)	405×470×565mm(L×W×H)
Power supply	220V(50Hz/60Hz)
Weight	58Kg	72Kg	92Kg	140Kg

주의사항

작업자의 안전이 가장 중요합니다! 장비를 사용할 때는 주의해야 합니다. 인화성 및 폭발성 또는 독성 가스를 다루는 작업은 매우 위험하므로, 작업자는 장비를 시작하기 전에 필요한 모든 예방 조치를

취해야 합니다. 반응기 또는 챔버 내부의 정압으로 작업하는 것은 위험하므로, 작업자는 안전 절차를 엄격하게 준수해야 합니다. 특히 진공 상태에서 공기 반응성 물질을 취급할 때는 각별한 주의를

기울여야 합니다. 누출이 발생하면 장치가 공기를 흡입하여 격렬한 반응을 일으킬 수 있습니다.

Working pressure	0~60 T
Piston diameter	95~150 mm
Piston stroke	30~50 mm
Gauge range	0-40 Mpa

Force [Tons]	Pressure [MPa]
1	1.41
2	2.82
3	4.23
5	7.06
8	11.3
10	14.1
12	17
15	22.6
20	28
Note: The system pressure intensity shouldn't exceed 35 MPa, or else it will shorten the service life of the equipment.
