Electric Split Lab Cold Isostatic Press (CIP)

65T / 100T / 150T / 200T

Working Pressure
0-200T
Piston diameter
φ160-φ290 mm
Isostatic pressure
300 MPa

제품명    PCESI

제조사    Kintek Solution

원산지    China

◼ 제품설명


  • Lab Electric Cold Isostatic Press는 재료 연구실, 제약, 촉매 반응, 도자기, 전자 산업 분야에서 널리 사용되고 있으며, 작은 설치 면적과 운반 및 이동의 용이성 덕분에 샘플 준비를 위한 고효율 장비입니다. 진공 환경에서 처리하기 위해 진공 글러브 박스 내부에서 작업할 수 있습니다.


  • Lab Electric Isostatic Press는 시료의 각 표면에 동일한 압력을 가함으로써 고압 환경을 적용하여 시료의 밀도를 높이고 원하는 모양의 시료를 얻습니다.


  • 분할 등방성 프레스는 더 높은 압력을 제공할 수 있으므로 높은 압력 수준이 필요한 테스트 응용 분야에 적합합니다.

◼ 특징


  • 작은 크기, 가벼운 무게, 휴대 및 이동이 용이함, 진공 glove box에 잘 맞음
  • 고정밀 디지털 압력 게이지
  • 압력 프로그래밍 가능, 압력이 설정값으로 떨어지면 유압이 다시 작동함
  • 등방성 압축으로 시료 주변에 더 높고 균일한 압력 생성, 시료 밀도 증가
  • 분할 구조로 200T 이상의 압력 제공 가능
  • 필요에 따라 맞춤 제작 가능

◼ 세부 사항 및 부품

  1. Set: In operation interface, press the SET button to enter the interfac, and then press the SET button to move the cursor; when thecursor is moved to Die Diameter , you can press the SET button again to return to the operation interface.
  2. +: In operation interface, press the + button to increase the value;
  3. -: In operation interface, press the - button todecrease the value;
  • Stop: When the equipment is running,press the STOP buttonto stop motor running and open the pressure relief valve to release the pressure.
  • Release: The equipment starts running when theRELEASE button is pressed down; when the pressure exceeds the specified value or the limit switch is pressed, the equipment stops automatically and releases pressure.The operation also can be stopped manually.
  • Sample：The equipment starts running when the SAMPLE button is pressed down; when the pressure exceeds the specified value, the pressurizing stops and maintains the pressure ; when the pressure is lower than the lower limit , the equipment compensates automatically; when the timing ends, the equipment releases pressure automatically.

◼ 장점


  • 상판은 전기 도금된 카운터싱크 육각 나사를 사용하여 아름답고 공간 절약형입니다.
  • 크롬 도금 실린더, 매끄러운 표면, 우수한 밀봉 고무 링이 있으며, 녹과 오일 누출이 없습니다.
  • 오일 풀, 메인보드, 오일 실린더가 일체형 메인보드 구조로  밀봉 연결부가 없습니다.
  • 확장된 당김 스프링, 좋은 반발 효과, 변형이 쉽게 안 되고, 변형 없이 실린더 30mm 복귀 가능합니다.
  • 알루미늄 합금 핸드 휠, 아름답고 실용적이며 잘 안 깨집니다.
  • 작은 크기, 가벼운 무게, 오일 누출 없고, glove box에서 사용 가능합니다.
  • 일본산 고속강을 사용한 금형으로 우수한 소재, 높은 경도, 변형X, 긴 수명이 장점입니다..
  • 디지털 디스플레이 압력 게이지는 더 정확한 압력 제어가 가능하고, 0.01MPa의 압력 표시 정확도를 나타냅니다.
  • 본체 외부에 오일 탱크가 있어 오일 교체가 용이하며, 오일 회로에 유압 오일 여과 장치를 추가하였습니다.
  • 특수 플런저, 특수 맞춤형 밀봉 구조를 사용하여 밀봉 효과가 뛰어납니다.
  • 가압 장치가 메인프레임의 가장 아래쪽 모서리에 위치하고, 각도가 적절하며, 가압력에 의해 뒤로 기울어지지 않습니다.

◼ 기술 사양



기기 모델PCESI-65T
PCESI-100T
PCESI-150T PCESI-200T

압력 범위

0-65T
0-100T
0-150T 0-200T

피스톤 지름 (d)

크롬 도금 오일 실린더 160mm
크롬 도금 오일 실린더 200mm
크롬 도금 오일 실린더 200mm
크롬 도금 오일 실린더 290mm

가압 과정

프로그램 압력 - 프로그램 유지 - 시간 제한 압력 완화
압력 변환프로그램이 샘플이 견디는 압력을 자동으로 변환합니다.
디스플레이7-inch LCD screen

장비 손상 방지

유리문으로 강판 보호
정압
0-300MPa

정압 챔버 (M×N)

Φ50×150mm
Φ60×150mm
Φ80×150mm
Φ90×150mm

실린더 행정 (T)

50mm

공간 크기 (M×N)

220×400mm
260×400mm
280×400mm
290×420mm

외부 치수 (L×W×H)

700×450×1050mm
850×500×1100mm
950×550×1150mm
1000×650×1200mm

장비 전력 공급

1500W(220V/110V는 주문 제작 가능)
장비 무게350kg
580kg
680kg
980kg

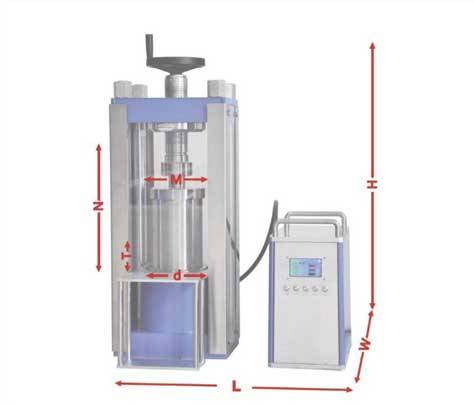

Diagram of hydraulic powder press size
Diagram of hydraulic powder press size

주의사항


작업자의 안전이 가장 중요합니다! 장비를 사용할 때는 주의해야 합니다. 인화성 및 폭발성 또는 독성 가스를 다루는 작업은 매우 위험하므로, 작업자는 장비를 시작하기 전에 필요한 모든 예방 조치를

취해야 합니다. 반응기 또는 챔버 내부의 정압으로 작업하는 것은 위험하므로, 작업자는 안전 절차를 엄격하게 준수해야 합니다. 특히 진공 상태에서 공기 반응성 물질을 취급할 때는 각별한 주의를

기울여야 합니다. 누출이 발생하면 장치가 공기를 흡입하여 격렬한 반응을 일으킬 수 있습니다.
