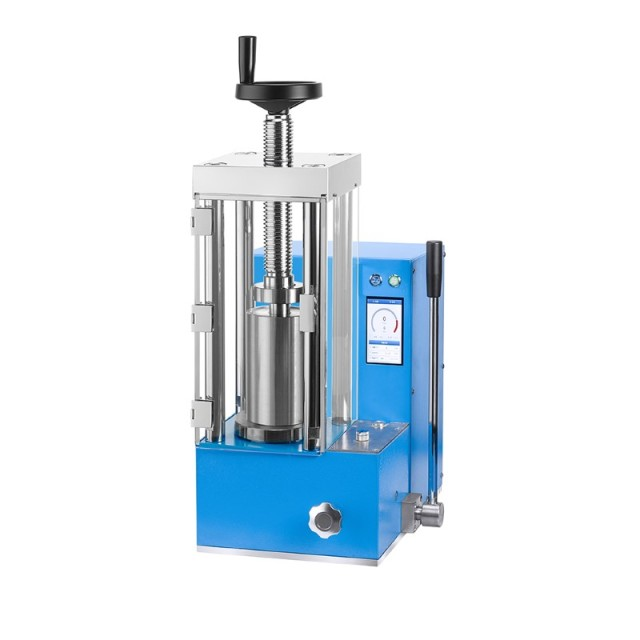

킨텍솔루션 (Kintek Solution) l Electric Lab Cold Isostatic Press

◼ 제품설명

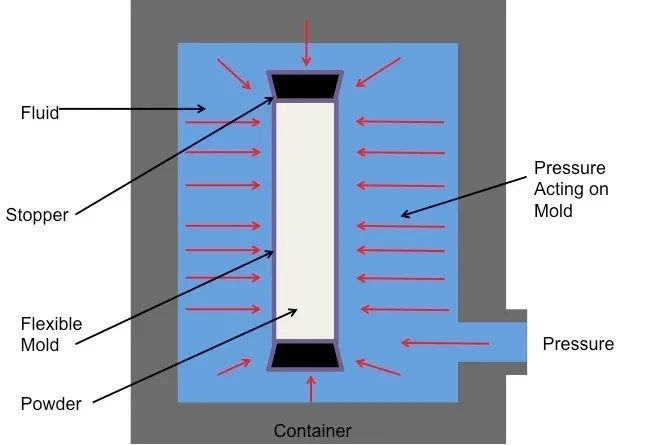

냉간 등방성 프레스는 기계적 성질이 개선된 조밀하고 균일한 부품을 생산하는 데 사용되는 powder metallurgy 공정입니다. 이 공정은 분말 재료를 신축성 있는 용기에 넣고, 그 안에 물, 기름, 유압유

등의 액체 매체를 채우는 과정을 포함합니다. 그런 다음 용기를 고압에 노출시켜 분말 재료를 압축하고, 공극이나 다공성을 제거합니다.

이 공정은 고급 세라믹, 금속 매트릭스 복합체, 금속 분말의 생산에 자주 사용됩니다. 이 공정은 부품 밀도와 모양의 더 나은 제어, 압력의 균일한 분포, 복잡한 모양의 생산 가능성 등 다른 압축 방법보다 몇 가지 장점이 있습니다.

Lab Electric Isostatic Cold Press는 재료 연구실, 약국, 촉매 반응, 도자기, 전자 산업에서 널리 사용되고 있으며, 작은 설치 면적으로 운반과 이동이 용이하고, 진공 환경에서 처리하기 위해 진공 글러브 박스 내부에서 작업할 수 있어 샘플 준비를 위한 고효율 장비입니다.

◼ 주요기능 및 특징

작은 설치 공간, 가벼운 무게, 휴대 및 이동이 용이함, 진공 청소기 글러브 박스에 잘 맞음
고정밀 디지털 압력 게이지
전기 등방성 프레스는 수동 등방성 프레스에 비해 더 높은 압력을 가할 수 있습니다.
전기 등방성 프레스는 일반적으로 수동 등압 프레스보다 더 빠르고 효율적입니다.
압력을 프로그래밍할 수 있으며, 압력이 설정 값으로 떨어지면 유압이 다시 작동합니다.
등방성 프레스는 시료 주변에 더 높고 균일한 압력을 생성하여 시료 밀도를 증가시킵니다.
필요에 따라 맞춤화할 수 있습니다.

◼ Detail & Parts

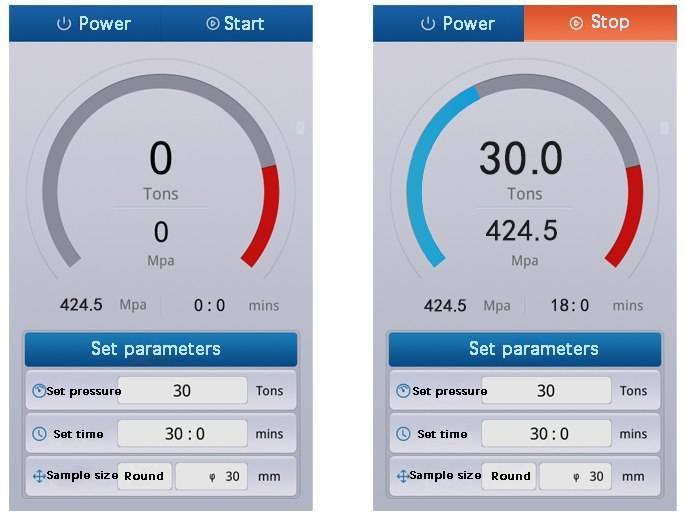

◼ 조작 인터페이스

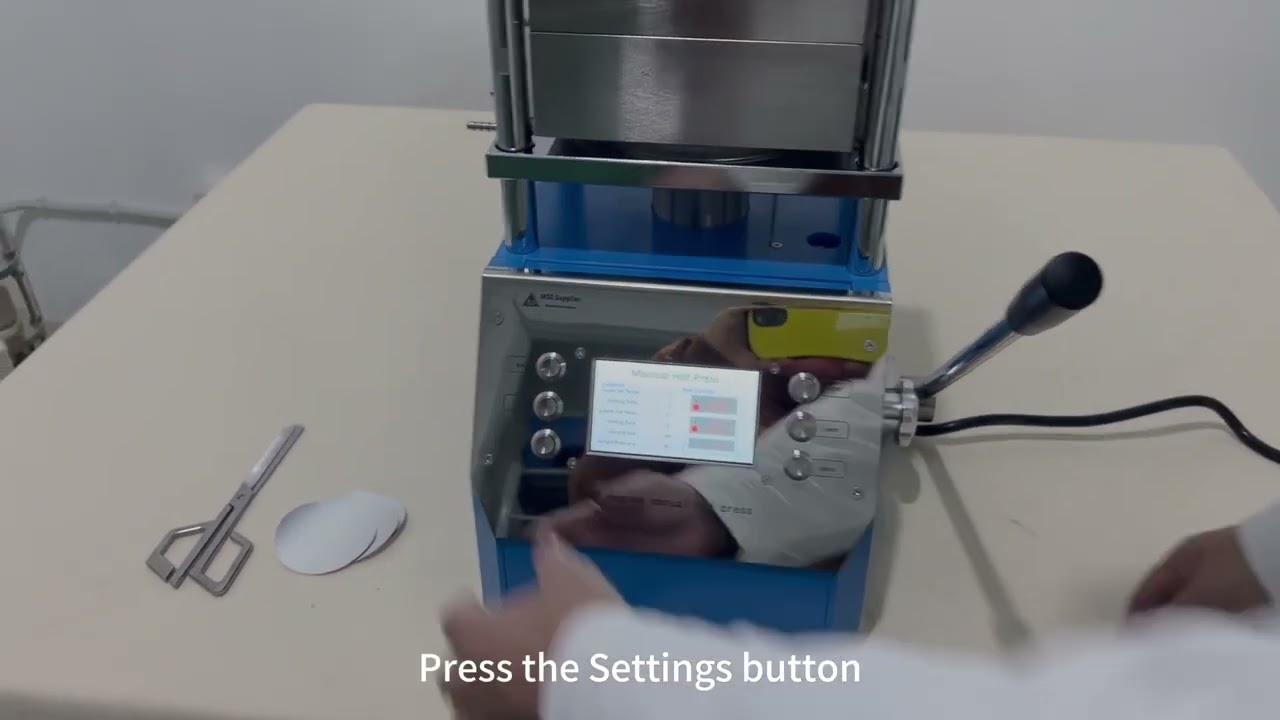

매개변수 설정: 매개변수 설정을 클릭하여 설정 메뉴로 들어갑니다.
압력 설정: 적용되는 압력을 설정할 수 있습니다.
설정 시간: 가압 타이머를 설정할 수 있습니다. 압력 유지 시간이 끝나면, 장치가 압력 해제를 알립니다.
샘플 크기: 샘플의 모양과 크기를 설정할 수 있습니다. 장치는 과압을 피하기 위해 설정된 크기에 따라 샘플의 압력을 자동으로 계산합니다.
시작 버튼: 시작 버튼을 클릭하면 설정된 매개 변수에 따라 장치가 작동하기 시작합니다. 압력에 도달하면 자동으로 가압을 멈추고 자동으로 압력을 보충하기 시작합니다. “시작” 버튼이 “중지” 버튼으로 바뀝니다.
중지 버튼: 중지 버튼을 클릭하면 장치가 압력 유지 프로그램을 종료합니다. 그런 다음 오일 방출 밸브 손잡이를 풀어 압력을 방출합니다.

◼ 장점

상판은 전기 도금된 카운터싱크 육각 나사를 사용하여 아름답고 공간 절약형입니다.
크롬 도금 실린더, 매끄러운 표면, 우수한 밀봉 고무 링이 있으며, 녹과 오일 누출이 없습니다.
오일 탱크, 메인보드, 오일 실린더가 일체형 메인보드 구조로 밀봉 연결부가 없습니다.
확장된 당김 스프링, 좋은 반발 효과, 변형이 쉽게 안 되고, 변형 없이 실린더 30mm 복귀 가능합니다.
알루미늄 합금 핸드 휠, 아름답고 실용적이며 잘 안 깨집니다.
작은 크기, 가벼운 무게, 오일 누출 없고, glove box에서 사용 가능합니다.

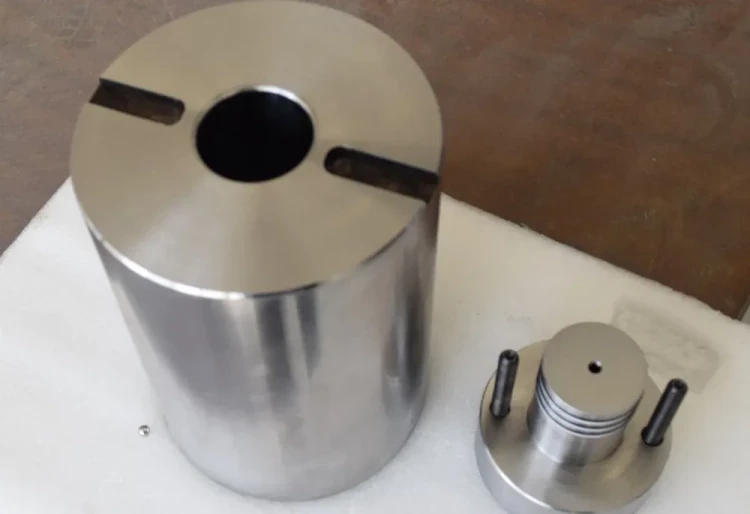

일본산 고속강을 사용한 금형으로 우수한 소재, 높은 경도, 변형X, 긴 수명이 장점입니다.
디지털 디스플레이 압력 게이지는 더 정확한 압력 제어가 가능하고, 0.01MPa의 압력 표시 정확도를 나타냅니다.
본체 외부에 오일 탱크가 있어 오일 교체가 용이하며, 오일 회로에 유압 오일 여과 장치를 추가하였습니다.
특수 플런저, 특수 맞춤형 밀봉 구조를 사용하여 밀봉 효과가 뛰어납니다.
가압 장치가 메인프레임의 가장 아래쪽 모서리에 위치하고, 각도가 적절하며, 가압력에 의해 뒤로 기울어지지 않습니다.

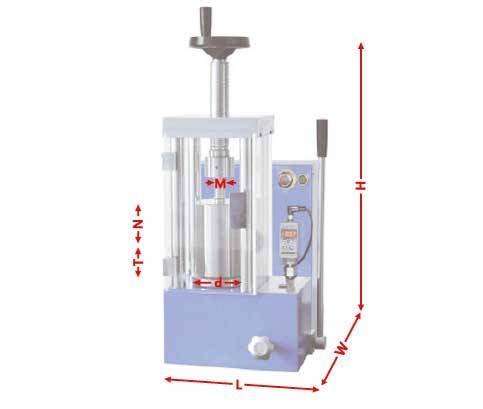

◼ 스펙요약

모델명	PCIE-12T	PCIE-20T	PCIE-40T	PCIE-60T
압력 범위	0-12T(0-17MPa)	0-20T(0-21MPa)	0-40T(0-30MPa)	0-60T(0-34MPa)
피스톤 지름	크롬 도금 오일 실린더 95mm(d)	크롬 도금 오일 실린더 110mm(d)	크롬 도금 오일 실린더 130mm(d)	크롬 도금 오일 실린더 150mm(d)
압력 게이지	Digital display 0.0~40.0MPa
피스톤의 최대 행정 거리(T)	40mm		50mm
압박 방식	전기식 가압 / 수동식 가압
압력 보충 방법	자동식 가압 / 수동식 느린 가압
보호 장비	유기 유리
주변 온도	10℃-40℃
등방성 압력	0-300MPa
등방성 압력 챔버	Φ22×70mm(M×N)	Φ30×120mm(M×N)	Φ40×150mm(M×N)	Φ50×150mm(M×N)
외부 치수	305×430×530mm(L×W×H)	305×430×600mm(L×W×H)	355×450×710mm(L×W×H)	405×470×720mm(L×W×H)
전력 공급	550W(220V/110V는 주문 제작 가능)
장비 무게	110kg	120kg	150kg	200kg

주의사항

작업자의 안전이 가장 중요합니다! 장비를 사용할 때는 주의해야 합니다. 인화성 및 폭발성 또는 독성 가스를 다루는 작업은 매우 위험하므로, 작업자는 장비를 시작하기 전에 필요한 모든 예방 조치를

취해야 합니다. 반응기 또는 챔버 내부의 정압으로 작업하는 것은 위험하므로, 작업자는 안전 절차를 엄격하게 준수해야 합니다. 특히 진공 상태에서 공기 반응성 물질을 취급할 때는 각별한 주의를

기울여야 합니다. 누출이 발생하면 장치가 공기를 흡입하여 격렬한 반응을 일으킬 수 있습니다.

Working Pressure	0-60T
Cavity diameter	22-50 mm
Cavity depth	70-150 mm
Piston diameter	95-150 mm
Piston stroke	40-50 mm
