킨텍솔루션 (Kintek Solution) l Electric Button Battery Sealing Machine

◼ 제품 설명

전기 버튼 배터리 밀봉기는 버튼형 배터리(CR 시리즈, LR 시리즈, SR 시리즈 등)의 대량 생산을 위해 설계된 고성능 포장 장비로, 전자 제조, 신에너지 연구 개발, 산업 자동화 생산 라인에 적합한 장비입니다. 이 장비는 지능형 압력 제어 및 정밀 금형과 결합된 전자식 서보 시스템에 의해 구동되며, 배터리 쉘의 정밀한 압착 및 밀봉을 신속하게 완료하여 배터리의 내부 밀폐, 누출 방지 및 장기적인 안정성을 보장합니다. 자동화된 작동, 높은 호환성 및 낮은 고장률 덕분에 중대형 배터리 제조업체, OEM 공장 및 고급 연구소에서 생산 능력과 수율을 향상시키는 데 선호하는 장비입니다.

◼ 주요기능

금형의 압력 프로그램이 자동으로 변환됩니다. 자동 가압/느린 가압, 자동 압력 유지, 타이밍 압력 완화, 자동 탈형의 장점이 있습니다.
작은 설치 공간, 가벼운 무게, 운반 및 이동이 용이하고, 진공 글러브 박스에 잘 맞습니다.
고정밀 디지털 압력 게이지가 있습니다.
압력을 프로그래밍할 수 있으며, 압력이 설정 값으로 떨어지면 유압이 다시 작동합니다.

◼ 특징

1. 전자동 작동, 효율적이고 노동력을 절감할 수 있습니다.

인체공학적으로 설계된 수동 레버 구조는 전기 구동 장치가 필요하지 않으며 한 손으로 누를 수 있습니다.
빠른 금형 교체가 가능하고, 다양한 크기의 버튼형 배터리(직경 5-25mm)에 적용 가능하며, 버튼형 배터리를 빠르게 교체할 수 있습니다.

2. 고정밀 포장 공정

고경도 합금 금형을 사용하여 누수 위험 없이 커버 가장자리를 균일하게 밀봉할 수 있도록 압력 범위(0.5-5kN)를 조절할 수 있습니다.
오차 정확도는 ±0.05mm 이내로 제어되어 국제 배터리 포장 기준을 충족합니다.

3. 내구성과 안전성 모두 뛰어납니다.

본체는 내마모성이 뛰어나고 수명이 100,000회 이상인 강화 강철 구조를 적용했습니다.
미끄럼 방지 받침대와 보호용 커버가 장착되어 있어 작동 중 부품이 어긋나거나 실수로 만지는 일이 생기지 않습니다.

4. 저렴한 유지보수 비용

복잡한 전자 부품이 없고, 매일 윤활과 유지보수만 하면 되기 때문에 유지보수 비용이 매우 낮습니다.

◼ Detail & Parts

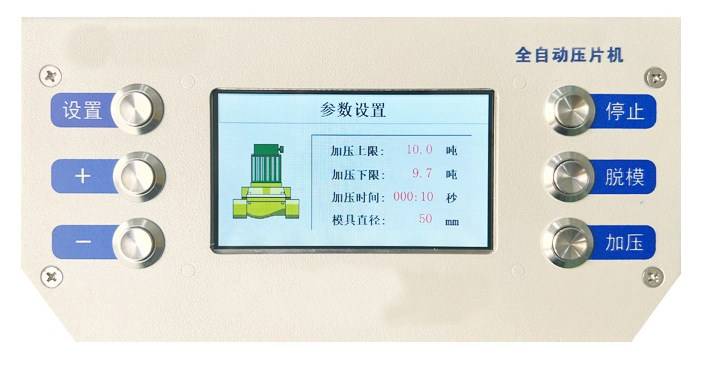

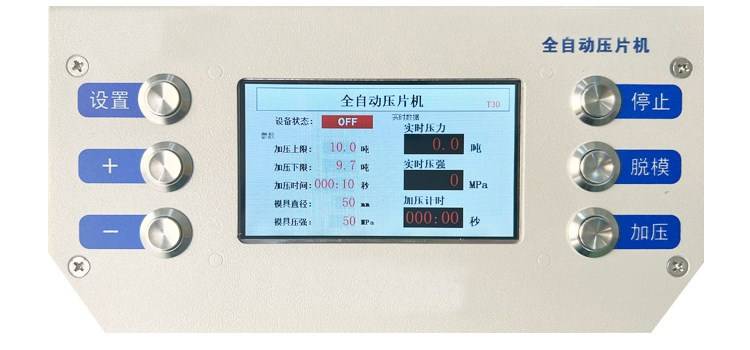

Setting: In the operation interface, press the setting button to enter the setting interface and then press the setting button to move the setting content. After moving to the mold diameter, press the setting button again to return to the operation interface. (Note: When the time is set to "0", it means that the setting time is infinite.)
+: In the operation interface, press the "+" key to increase the setting number
-: In the operation interface, press the "-" key to reduce the setting number

Stop: When the equipment is running, press the "Stop" button, the equipment will stop the motor and open the pressure relief valve to release the pressure
Demolding: Press the "Demolding" button, the equipment will start, when the pressure exceeds the specified pressure, or contact the limit switch, the equipment will automatically stop and release the pressure, or you can stop the operation manually.
Sample preparation: Press the "Sample preparation" button, the equipment will start, when the pressure reaches the set pressure, stop pressurization and time the pressure maintenance, automatically add pressure when it is lower than the lower limit of pressurization, and automatically release pressure after the timing ends.

◼ 장점

상판은 전기 도금된 카운터싱크 육각 나사를 사용하여 아름답고 공간 절약형입니다.
크롬 도금 실린더, 매끄러운 표면, 우수한 밀봉 고무 링이 있으며, 녹과 오일 누출이 없습니다.
오일 풀, 메인보드, 오일 실린더가 일체형 메인보드 구조로 밀봉 연결부가 없습니다.
확장된 당김 스프링, 좋은 반발 효과, 변형이 쉽게 안 되고, 변형 없이 실린더 30mm 복귀 가능합니다.
알루미늄 합금 핸드 휠, 아름답고 실용적이며 잘 안 깨집니다.
작은 크기, 가벼운 무게, 오일 누출 없고, glove box에서 사용 가능합니다.
일본산 고속강을 사용한 금형으로 우수한 소재, 높은 경도, 변형X, 긴 수명이 장점입니다..
디지털 디스플레이 압력 게이지는 더 정확한 압력 제어가 가능하고, 0.01MPa의 압력 표시 정확도를 나타냅니다.
본체 외부에 오일 탱크가 있어 오일 교체가 용이하며, 오일 회로에 유압 오일 여과 장치를 추가하였습니다.
특수 플런저, 특수 맞춤형 밀봉 구조를 사용하여 밀봉 효과가 뛰어납니다.
가압 장치가 메인프레임의 가장 아래쪽 모서리에 위치하고, 각도가 적절하며, 가압력에 의해 뒤로 기울어지지 않습니다.

◼ 스펙요약

Model	PMXA-30T	PMXA-40T	PMXA-60T
Pressure Range	1~30 tons	1-40 tons	1~60 tons
Pressurization process	프로그램 가압 - 프로그램 압력 유지 - 시간 압력 완화 - 자동 샘플 추출
Hold time	1~0 초
Pressure conversion	프로그램이 자동으로 금형에 가해지는 압력을 변환합니다.
Display	4.3 inch LCD screen
Metal buttons	은도금 처리된 접촉부, 100,000회 이상의 서비스 수명
Built in mold	붕산/강철 링/플라스틱 링 몰드(내장형 몰드 1세트)
Sample size	표본 크기 40mm
Mold material	440C mold steel
Demoulding method	자동 제거
Externaldimensions	250×390×460mm(L×W×H)	280×460×550mm(L×W×H)	300×520×580mm(L×W×H)
Equipment power supply	550W (220V/110도 가능)
Equipment weight	120Kg	150kg	180kg
Dimensional diagram of powder tablet press	아래 그림 참고

주의사항

작업자의 안전이 가장 중요합니다! 장비를 사용할 때는 주의해야 합니다. 인화성 및 폭발성 또는 독성 가스를 다루는 작업은 매우 위험하므로, 작업자는 장비를 시작하기 전에 필요한 모든 예방 조치를

취해야 합니다. 반응기 또는 챔버 내부의 정압으로 작업하는 것은 위험하므로, 작업자는 안전 절차를 엄격하게 준수해야 합니다. 특히 진공 상태에서 공기 반응성 물질을 취급할 때는 각별한 주의를

기울여야 합니다. 누출이 발생하면 장치가 공기를 흡입하여 격렬한 반응을 일으킬 수 있습니다.

Pressure range	50~1500kg
Pressure-holding time	0~999 seconds
Sealing mold	Optional CR16, CR20, CR24, CR30, etc.
