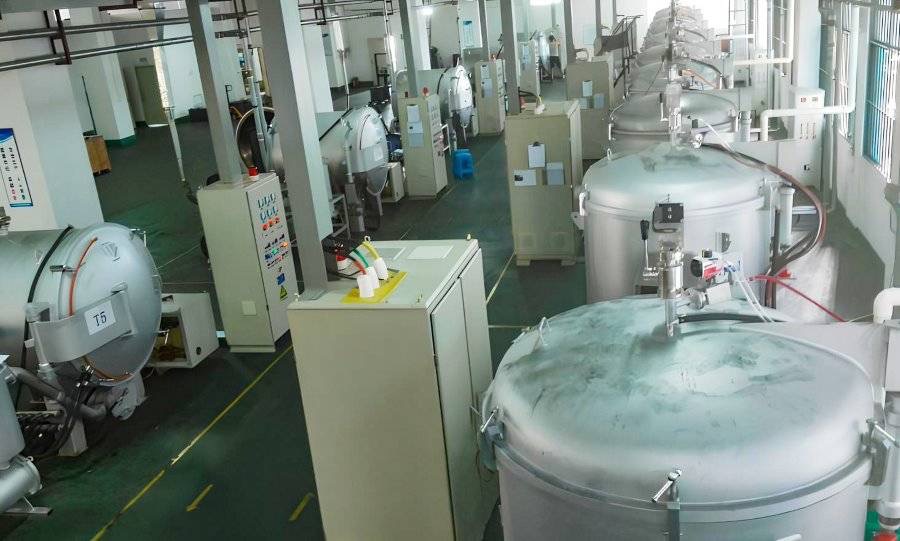

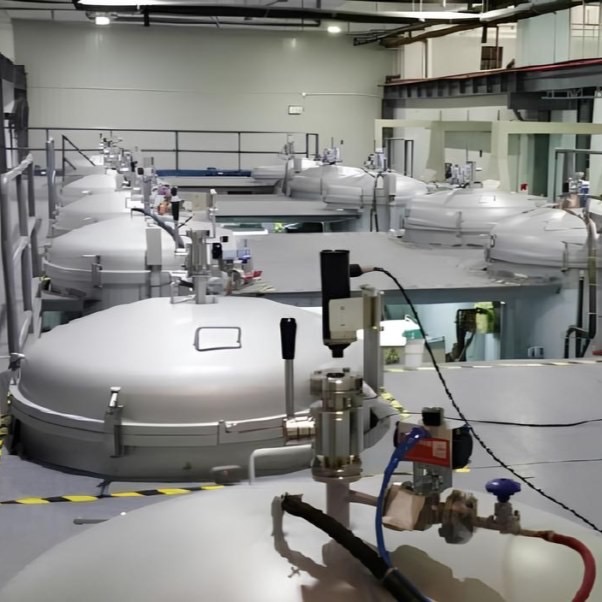

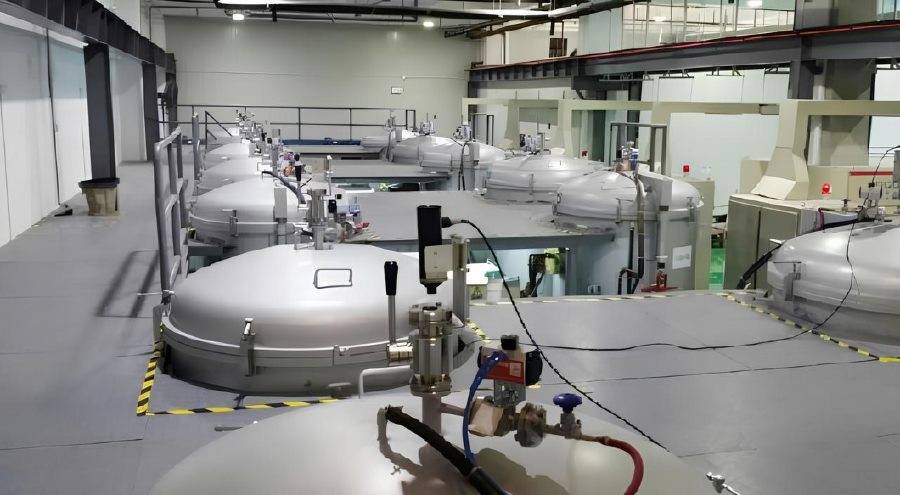

◼Introduction
고열전도 필름 그래파이트화 가마는 고열전도성 필름, 특히 폴리이미드(PI) 필름의 그래파이트화 공정을 위해 설계된 전문 장비입니다. 이 가마는 중주파 유도가열 방식을 사용하여 빠른 온도 상승과 높은 효율을 달성합니다. 독창적인 구조 설계로 가마 챔버 내의 탁월한 온도 균일성을 보장합니다. 가마는 이중층 알루미나 벽돌 단열재로 구성되어 **단락(쇼트)**을 방지하고, 우수한 단열성과 내화성을
제공하여 열 손실을 최소화하고 장비의 안정성을 향상시킵니다. 또한, 하나의 전원 공급 장치로 여러 개의 전기로 구성이 가능해 연속 운전이 가능하며, 가열 시에는 전원 온, 냉각 시에는 전원 오프로
유연한 운용이 가능합니다. 각 **수로(냉각수 경로)**에 대해 디지털 유량 모니터링 시스템을 갖추고 있어 전원 캐비닛의 포괄적인 보호가 가능합니다. 고성능 중주파 콘택터와 **PLC 기반의 자동 제어 및 보호 시스템(물, 전기, 가스)**을 적용하여 안전하고 신뢰성 높은 운영을 지원합니다.
◼Application
고열전도성 필름 그래파이트화 furnace는 다양한 산업 분야에서 널리 사용됩니다.
- 세라믹 소성
- 카바이드 성장
- 탄화
- 그래파이트화
- 소결
- 열처리
- 브레이징
- 탈가스
◼Features
고열전도 필름 그래파이트화 용광로 특징은 다음과 같습니다.
- 온도 균일성: 독특한 용광로 설계로 용광로 내 전체 공간에 걸쳐 우수한 온도 균일성을 보장하여 일관되고 고품질의 그래파이트화를 실현합니다.
- 에너지 효율성: 이중 알루미나 벽돌 단열재가 열 손실을 최소화하여 에너지 소비와 운영 비용을 절감합니다.
- 안정성: 고성능 중주파 콘택터와 종합적인 PLC 제어 시스템이 안정적이고 신뢰할 수 있는 작동을 보장합니다.

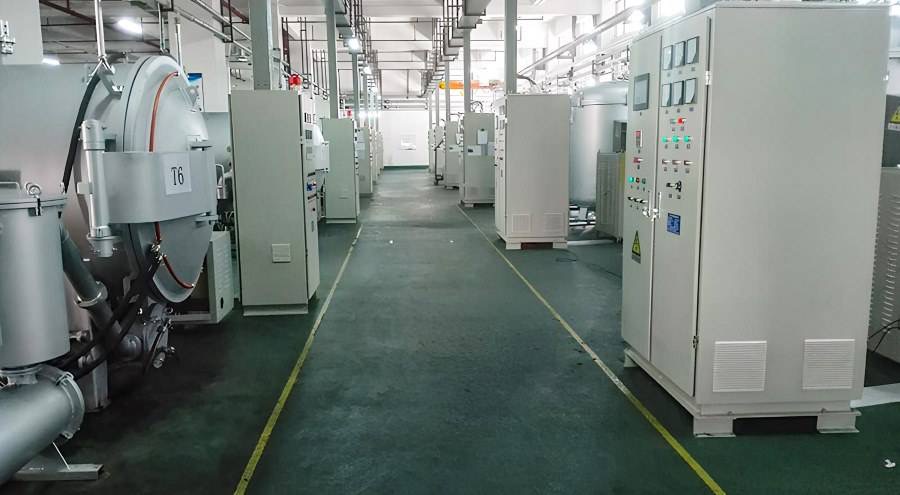

- Multiple furnace 운영: 단일 전원 공급 장치로 Multiple furnace를 구성할 수 있어 연속 운영이 가능하며 생산성을 향상시킵니다.
- 디지털 유량 모니터링: 전원 캐비넷에서 각 수류 채널의 유량을 모니터링하고 보호하여 안전하고 효율적인 운영을 보장합니다.
◼Principle
고열전도성 필름 그래파이트화 furnace는 중주파 유도 가열을 사용하여 furnace 본체의 온도를 급속히 상승시켜 온도 균일성을 크게 향상시킵니다. 이중층 알루미나 벽돌 단열 재료는 탄소 펠트와
코일 사이의 단락을 방지하며 우수한 열 절연 및 방화 성능을 제공하여 열 손실을 줄이고 장비의 안정성을 확보합니다. Furnace는 다중 전원 공급 장치를 구성할 수 있어 소결 공정 시간 요구사항을
충족시키며, multiple furnace가 각각 가열 및 냉각을 독립적으로 수행하여 연속 작동이 가능합니다. 디지털 유량 모니터링 시스템은 전원 캐비넷 내 각 water channel을 모니터링하고 보호하며,
가마 변환에는 고성능 중주파 콘택터가 사용됩니다. PLC 기반의 물, 전기, 가스 자동 제어 및 보호 시스템은 종합적인 모니터링과 보호 기능을 제공합니다.
◼Advantages
- 고온 균일성: 가마의 독특한 설계는 가마 내 전체 공간에서 우수한 온도 균일성을 보장하여 일관되고 신뢰할 수 있는 결과를 제공합니다.
- 저에너지 소비: 이중층 알루미나 벽돌 단열재는 우수한 열 절연 및 화재 저항성을 제공하여 열 손실을 최소화하고 에너지 소비를 줄입니다.
- 우수한 안정성: 가마의 견고한 구조와 고성능 부품은 엄격한 조건에서도 안정적이고 신뢰할 수 있는 작동을 보장합니다.
- 연속 작동: 다중 가마를 독립적으로 켜고 끌 수 있어 연속 작동이 가능하며 생산성을 극대화합니다.
- 종합 제어 시스템: PLC 기반의 물, 전기, 가스 제어 시스템은 종합적인 모니터링과 보호 기능을 제공하여 안전하고 효율적인 운전을 보장합니다.
- 디지털 유량 모니터링 시스템: 각 water flow channel은 전원 캐비넷에서 모니터링 및 보호되며, 실시간 피드백을 제공하여 잠재적인 문제를 방지합니다.
- 고성능 중주파 콘택터: 고성능 중주파 콘택터를 사용함으로써 신뢰성 있고 효율적인 전력 변환을 보장합니다.
◼Technical parameters and model specifications
최대 작동 온도: 3100℃
운용 온도: 2800℃
Furnace 내부의 작업 환경: 진공, 수소, 질소, 불활성 가스 등
온도 균일도: ≤±25℃
온도 측정: 원적외선 광학 온도 측정 (1000-3200℃);
온도 측정 정확도: 0.2~0.75%
온도 제어: 프로그램 제어 및 수동 제어; 온도 제어 정확도: ±1℃
| 제품 모델 사양 | GF-03-Ф40×100
| GF-03-Ф50×100
| GF-03-Ф60×100
| GF-03-Ф90×160
|
| 용량 (L) | 125
| 196 | 282 | 1000 |
| 정격 온도 (℃) | 2800 | 2800
| 2800 | 2800 |
제한 온도 (℃)
| 3100 | 3100 | 3100 | 3100 |
| Effective heating area (mm) | Ф400×1000
| Ф500×1000
| Ф600×1000
| Ф900×1000
|
| 출력 (KW) | 150
| 200 | 30 | 600 |
주파수 (Hz)
| 1500
| 1000 | 1000
| 1000
|
| 온도 조절 방식 | 일본 Shima Electric 온도 컨트롤러를 사용하세요. |
| 가열 방식 | 인덕션 가열 |
| 진공 시스템 | Rotary vane vacuum pump (고진공 요구사항에 적합, 루츠 진공 펌프 및 오일 확산 펌프가
필요합니다) |
Sintering atmosphere
| N2, 아르곤 및 기타 가스 |
| 정격 전원 공급 전압 (V) | 380
|
| 정격 가열 전압 (V) | 750
|
진공 한계 압력
| 100 (진공 냉각 상태)
|
