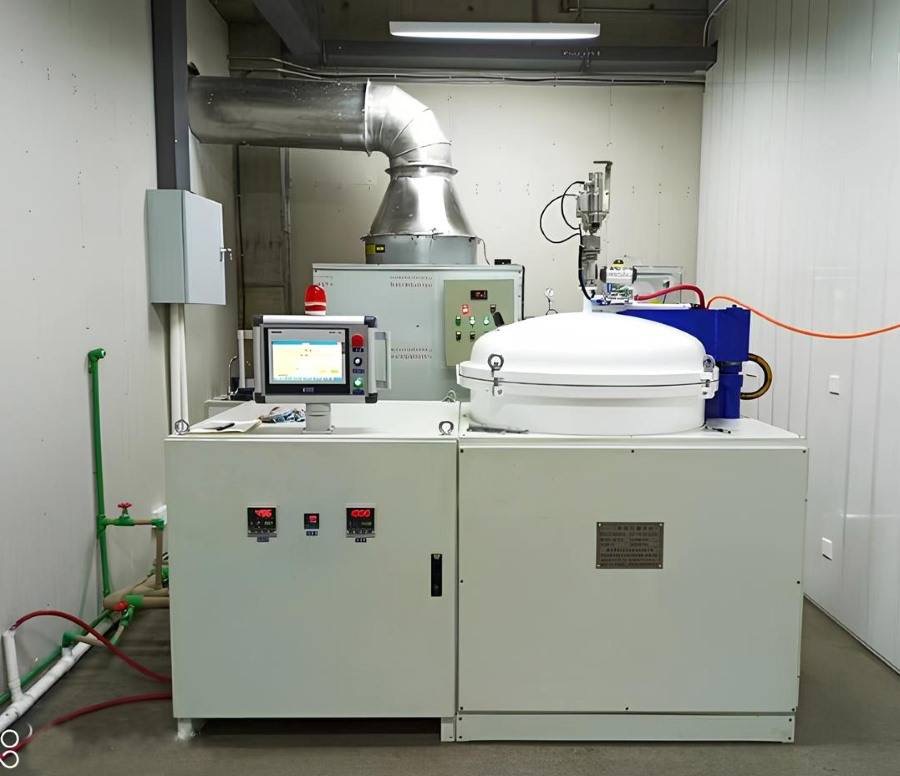

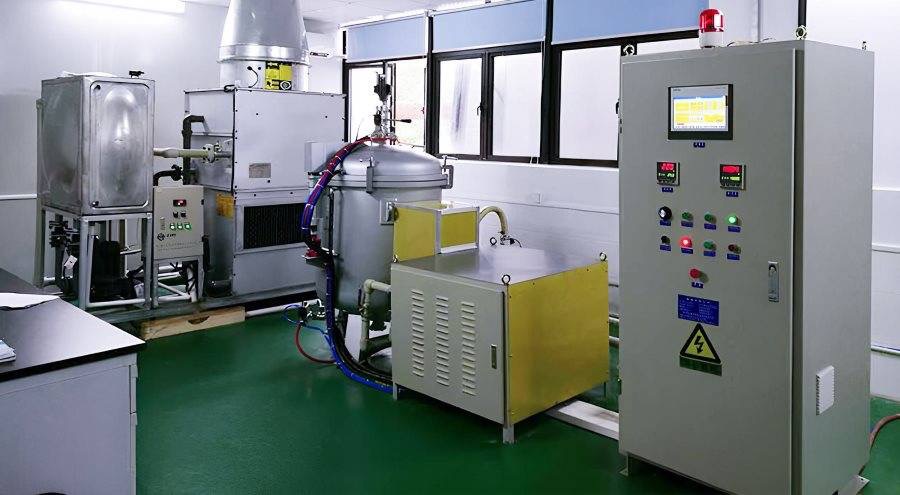

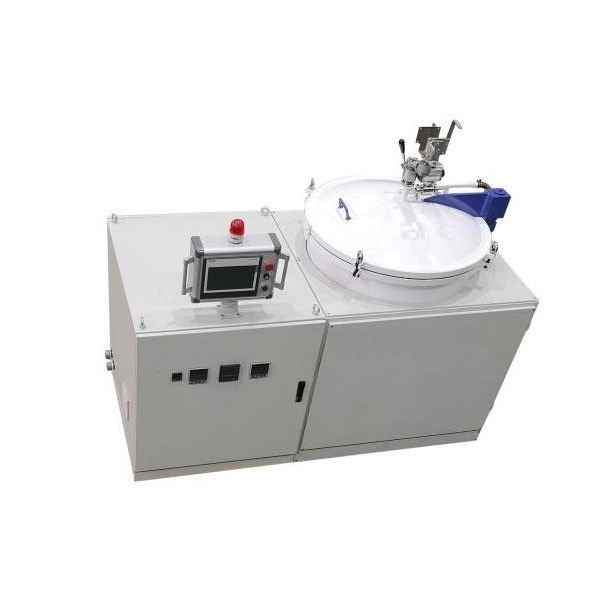

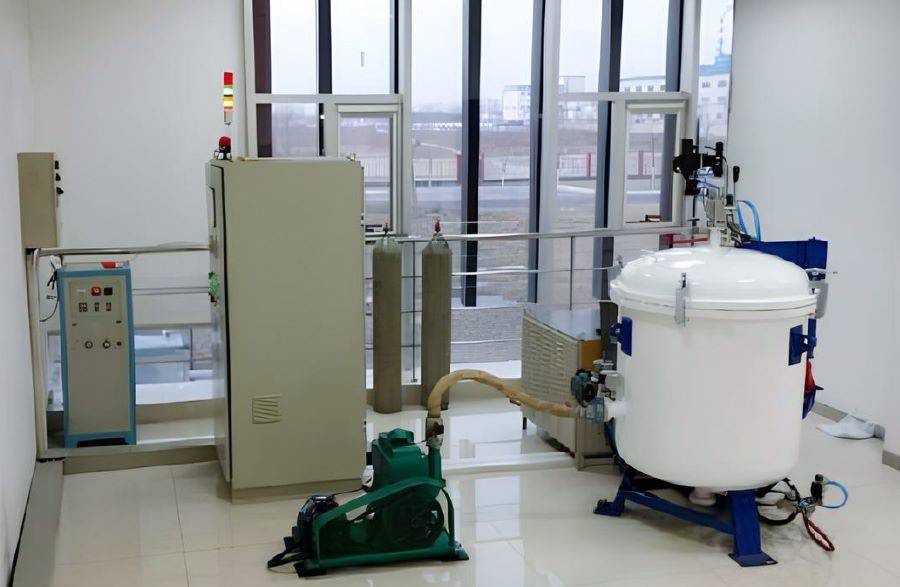

◼Introduction
실험용 그래파이트화 가마는 대학, 연구 기관 및 기타 기관에서 사용하기 위해 설계된 실험실 전용 장비입니다. 이 장비는 탄소 재료의 소결 및 흑연화 공정, 탄소 섬유 로프의 소결, 탄소 섬유 필라멘트의
그래파이트화 등 탄소 환경에서 소결이 가능한 다양한 재료의 처리에 사용됩니다. 이 가마는 높은 가열 효율, 사용 편의성, 실험, 과학 연구, 교육 시연 및 기타 산업 분야에서의 적용 가능성을 제공합니다.
◼Application
IGBT 실험용 그래파이트화 가마는 다양한 산업 분야와 연구 분야에서 활용됩니다.
- 세라믹 소성
- 카바이드 성장
- 탄화
- 그래파이트화
- 소결
- 열처리
- 브레이징
- 탈가스
◼Features
IGBT 실험용 그래파이트화 가마는 대학, 연구소 및 기타 기관에서 유용한 도구입니다. 컴팩트한 디자인, 효율성, 사용 편의성으로 다양한 응용 분야에 이상적인 선택입니다.
- 작은 설치 공간, 낮은 소음, 낮은 에너지 소비: 가마의 컴팩트한 디자인과 효율적인 작동으로 어떤 실험실 환경에도 쉽게 통합할 수 있습니다.
- 3000℃ 이내의 초고온 용해로 본체: 이 용해로는 최대 3000℃의 온도를 달성할 수 있어 다양한 재료의 소결 및 그래파이트화 공정에 적합합니다.
- IGBT 시리즈 유도 가열: 이 용해로는 IGBT 시리즈 유도 가열을 사용하여 전력망에 대한 고차 조화파와 오염을 줄입니다.
- 에너지 절약: 이 가마는 전통적인 티리스터 중간 주파수 전원 공급 장치보다 최대 15% 더 많은 에너지를 절약합니다.
- 프로그래밍 가능한 컨트롤러 및 인간-기계 인터페이스: 이 가마는 프로그래밍 가능한 컨트롤러와 인간-기계 인터페이스를 갖추고 있어 자동화 운영이 가능하며, 완전 자동, 반자동, 수동 세 가지 작동 모드를 지원합니다.
- 높은 안전성: 이 가마는 PLC 기반의 물, 전기, 가스 자동 제어 및 보호 시스템을 갖추어 안전한 운영을 보장합니다.
◼Principle
IGBT 실험용 그래파이트화 가마는 유도 가열 원리를 활용해 고온의 흑연화 공정을 구현하는 장비입니다. IGBT(절연 게이트 양극성 트랜지스터) 기술을 적용하여 정밀하고 효율적인 전력 제어가
가능하며, 고조파 왜곡을 최소화하고 전력망에 대한 영향을 줄여줍니다. 이 장비는 프로그래머블 컨트롤러(PLC)와 인간-기계 인터페이스(HMI)를 갖추고 있어, 자동화된 공정 운영과 실시간 공정
파라미터 모니터링이 가능합니다. 또한, PLC 기반의 물, 전기, 가스 제어 시스템과 시청각 경보 장치 등 고급 안전 기능이 포함되어 있어, 작업 중에도 안정적이고 신뢰할 수 있는 운영을 보장합니다.
◼Advantages
- IGBT 실험용 그래파이트화 가마는 설치 면적이 작고 저소음, 저에너지 소비 등 효율적인 설계가 특징입니다. 본 장비는 최대 3000℃까지 도달 가능한 초고온 가마 본체를 갖추고 있어, 다양한 재료의 소결 및 흑연화 요구를 안정적으로 충족시킬 수 있습니다.
- IGBT 시리즈 유도 가열 방식을 채택하여 고조파 발생을 최소화하고, 전력망 오염을 줄여 다른 전자 장비에 미치는 간섭을 효과적으로 방지합니다. 기존의 티리스터 기반 중간 주파수 전원 공급 장치대비 약 15%의 에너지 절감 효과를 제공하며, 전기 에너지 효율 면에서 뛰어난 성능을 자랑합니다.
- 또한, 프로그래머블 컨트롤러(PLC)와 인간-기계 인터페이스(HMI)를 통해 공정 전반의 자동화를 구현할 수 있으며, 완전 자동, 반자동, 수동의 3가지 운전 모드를 지원합니다.
- 높은 수준의 안전성도 갖추고 있어, PLC 기반의 물, 전기, 가스 자동 제어 및 보호 시스템을 탑재하였으며, 과열, 센서 고장, 수압 이상, 냉각수 흐름 부족, 가마 과압, 초고온 냉각수 온도 등의 이상 상황을 실시간으로 감지하여 음향 및 시각 경보를 통해 사용자에게 경고합니다.
◼Technical parameters and model specifications
고온 영역 용적: 중간 크기 100-300mm × 100-300mm 또는 사용자의 요구에 따라 맞춤 제작 가능
Working atmosphere in the furnace: 진공, 수소, 질소, 아르곤
온도 균일도: ≤±10℃
온도 측정 방식: 적외선 광학 온도 측정 (1000~3200℃)
(요청 시 저온용 적외선 온도계(300~1100℃) 장착 가능)
온도 측정 정확도: 0.2~0.75%
온도 제어: 프로그램 제어 및 수동 제어 가능
온도 제어 정확도: ±1℃
최대 가열 속도: 100℃/minute (공가마 기준, 고온 영역의 크기 및 가마 구조에 따라 다름), 통합 PLC 기반 물, 전기, 가스 자동 제어 및 보호 시스템
(제어 캐비닛과 가마 본체 간 연결 케이블은 최대 20m까지 가능하며, 장비의 원격 제어에 사용됨)
구성 옵션:
수평 이중 문 구조/수직 상단 개방형 덮개
진공 펌프는 rotary vane 펌프/rotary vane 펌프 + 루츠 펌프 + 디지털 표시 진공 게이지를 채택했습니다
온도 측정 시스템: 이중 색상 적외선 온도계 (1000-3200℃)/텅스텐-렌듐 열전대 (0-1700℃) + 이중 색상 적외선 온도계 (1000-3200℃)/
단일 색상 적외선 온도계 (300-1100℃) + 이중 색상 적외선 측정
Thermometer (1000-3200℃)
| 제품 모델 사양 | GF-02-Ф10×15 | GF-02-Φ20×30
| GF-02-Ф30×40
|
| 용량 (L) | 1.1
| 10 | 28 |
| 제한 온도 (℃) | 3100
| 3100
| 3100
|
Effective heating area (mm)
| Φ100×150
| Φ200×300
| Φ300×400
|
| 출력 (KW) | 30 | 50 | 80 |
| 주파수 (HZ) | 4000 | 2500 | 2500
|
| 온도 조절 방식 | 일본 Shima Electric 온도 컨트롤러를 사용하세요. |
| 가열 방식 | 인덕션 가열 |
| 진공 시스템 | Rotary vane vacuum pump (고진공 요구사항에 적합, 루츠 진공 펌프 및 오일 확산 펌프가
필요합니다) |
Sintering atmosphere
| N2, 아르곤 및 기타 가스 |
| 정격 가열 전압 (V) | 설계 결정에 따라 변압기를 구성하십시오. |
| 진공 한계 압력 (Pa) | 100 (진공 냉각 상태)
|
