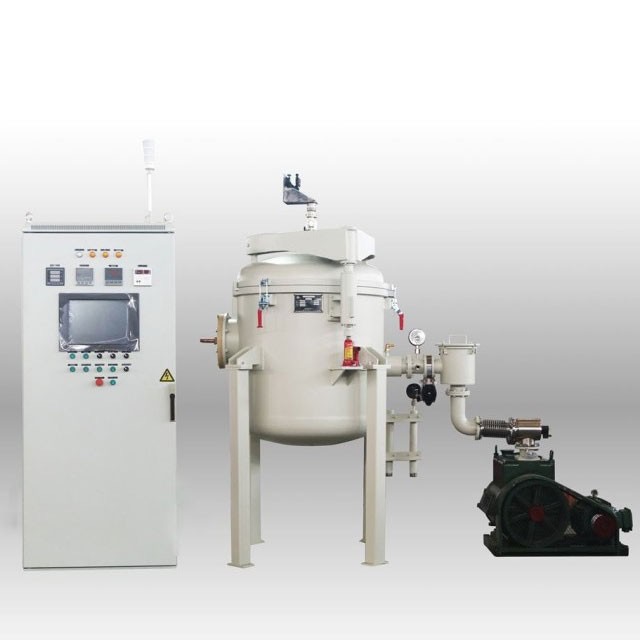

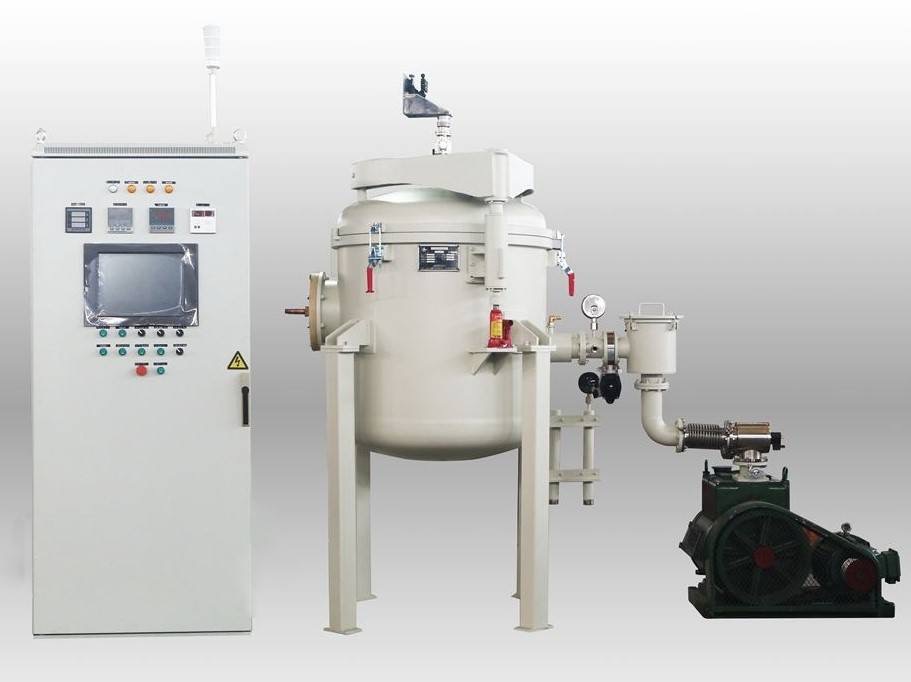

◼Introduction
초고온 그래파이트화 furnace는 진공 또는 불활성 가스 환경에서 중주파 유도 가열을 활용합니다. 유도 코일은 교번 자기장을 생성하여 흑연 용기에 에디 전류를 유도하며, 이로 인해 용기가 가열되어 열을
작업물에 방출하여 원하는 온도로 가열합니다. 이 furnace는 주로 탄소 재료, 탄소 섬유 재료 및 기타 복합 재료의 그래파이트화 공정 및 소결에 사용됩니다. 이 장비는 용광로 본체, 덮개, 가열 센서,
단열층, 전극 추출 장치, 물 순환 분배 시스템, 진공 시스템, 온도 제어 시스템 등으로 구성되어 있습니다. 전기 시스템에는 60KVA IGBT 트랜지스터 중간 주파수 전원 공급 장치와 수냉식 케이블이
포함되며, 다양한 표시 계기 및 경보 기능이 장착되어 있습니다. 제어 파트는 15인치 터치 스크린과 프로그래머블 컨트롤러 PLC를 포함하고 있습니다.
◼Details & Part
◼Application
초고온 그래파이트화 furnace는 다음과 같은 다양한 산업 분야에서 널리 적용됩니다.
- 세라믹 소성
- 카바이드 성장
- 탄화
- 그래파이트화
- 소결
- 열처리
- 브레이징
- 탈가스
◼Features
초고온 그래파이트화 furnace는 사용자에게 다양한 고급 기능을 제공하여 상당한 이점을 제공합니다.
- 고온 대응 능력: 이 furnace는 최대 2200°C의 온도를 달성할 수 있어 다양한 고온 응용 분야에 적합합니다.
- 고효율: 그래파이트 기반 furnace는 매우 효율적이어서 에너지 소비가 적고 가열 시간이 빠릅니다.
- 균일한 가열: Furnace의 설계는 챔버 전체에 걸쳐 균일한 가열을 보장하여 일관된 결과를 제공합니다.
- 진공 또는 불활성 가스 환경: 이 가마는 진공 또는 불활성 가스 환경에서 작동 가능하며, 작업물 주변의 대기 조건을 정밀하게 제어할 수 있습니다.
- 지능형 제어 시스템: 이 가마는 정밀한 온도 제어 및 모니터링을 위한 고급 터치 스크린과 프로그래밍 가능한 컨트롤러를 갖추고 있습니다.
- 안전 기능: 이 가마는 과전압, 과전류, 물 차단 시 음향 및 시각 경고 장치를 갖추어 안전한 작동을 보장합니다.
◼Principle
초고온 그래파이트화 furnace는 중주파 유도 가열 원리에 따라 작동합니다. 유도 코일이 교번 자기장을 생성하여 흑연 용기에 에디 전류를 유도합니다. 이로 인해 고온이 발생하여 작업물에 방사되어
원하는 온도로 가열됩니다. 이 furnace는 탄소 재료, 탄소 섬유 재료 및 복합 재료의 흑연화 및 소결에 사용됩니다.
◼Advantages
- 고온: 초고온 그래파이트화 furnace는 2500°C의 온도를 달성할 수 있으며, 다양한 고온 처리 및 그래파이트화 공정 처리 응용 분야에 적합합니다.
- 고효율: 초고온 그래파이트화 furnace는 중주파 유도 가열 원리를 적용하여 고효율과 균일한 가열의 장점을 갖추고 있습니다.
- 균일한 가열: 초고온 그래파이트화 furnace는 그래파이트 용기를 사용하여 고온을 발생시키고 작업물에 방사하여 작업물의 균일한 가열을 실현합니다.
- 광범위한 적용: 초고온 그래파이트화 furnace는 탄소 재료, 탄소 섬유 재료 및 기타 복합 재료의 그래파이트화 공정 및 소결에 적합합니다.
- 간편한 작동법: 초고온 그래파이트화 furnace는 15인치 터치 스크린과 프로그래머블 컨트롤러 PLC로 제어되어 사용이 간편합니다.
- 안전성과 신뢰성: 초고온 그래파이트화 furnace는 과전압, 과전류, 물 차단 등 음향 및 시각 경고 기능을 갖추어 안전하고 신뢰성 있습니다.
◼Technical parameters
- 대형 그래파이트 crucible로 대형 탄소 재료의 그래파이트화 공정 요구사항을 충족시킬 수 있습니다. 중주파 유도 가열 방식을 채택하여 빠른 가열과 높은 효율을 실현합니다.
- 저에너지 소비 및 우수한 안정성: 탄소 펠트와 코일 간의 단락을 방지하기 위해 이중층 알루미나 벽돌 단열재를 사용했으며, 우수한 열 절연 및 방화 성능을 갖추어 열 손실이 적고 장비 안정성이 우수합니다.
- 소결 공정 시간에 따라 단일 전원 공급 장치로 다중 전기 오븐을 구성할 수 있으며, 다중 오븐을 각각 가열 및 냉각을 위해 전원 온/오프 제어하여 연속 운전이 가능합니다.
- 디지털 유량 모니터링 시스템, 전원 캐비넷 내 각 채널의 물 유량 모니터링 및 보호 기능, 고성능 중주파 콘택터를 사용한 오븐 전환; 물, 전기, 가스 자동 제어 및 보호 시스템을 포함한 종합 PLC 제어 시스템
전력 공급 용량
| 60KVA
|
전원 공급
| 4000~8000Hz (자동 추적) |
온도
| 3000℃
|
온도 제어 정확성
| ±2℃
|
| 온도 측정 방식 | 1100℃～3000℃
|
Effective working area size
| Φ200×200 mm (지름×높이)
|
Cold ultimate vacuum degree
| 133Pa
|
| Pressure rise | 3.0 Pa/h
|
| 보호 대기층 | 아르곤 질소 |
Inflation pressure
| ≤ 0.03MPa
|
Material in and out method
| 상부 적재 및 하역
|
| 가열 조건 | 대기 소결 (불활성 가스)
|
