◼Introduction

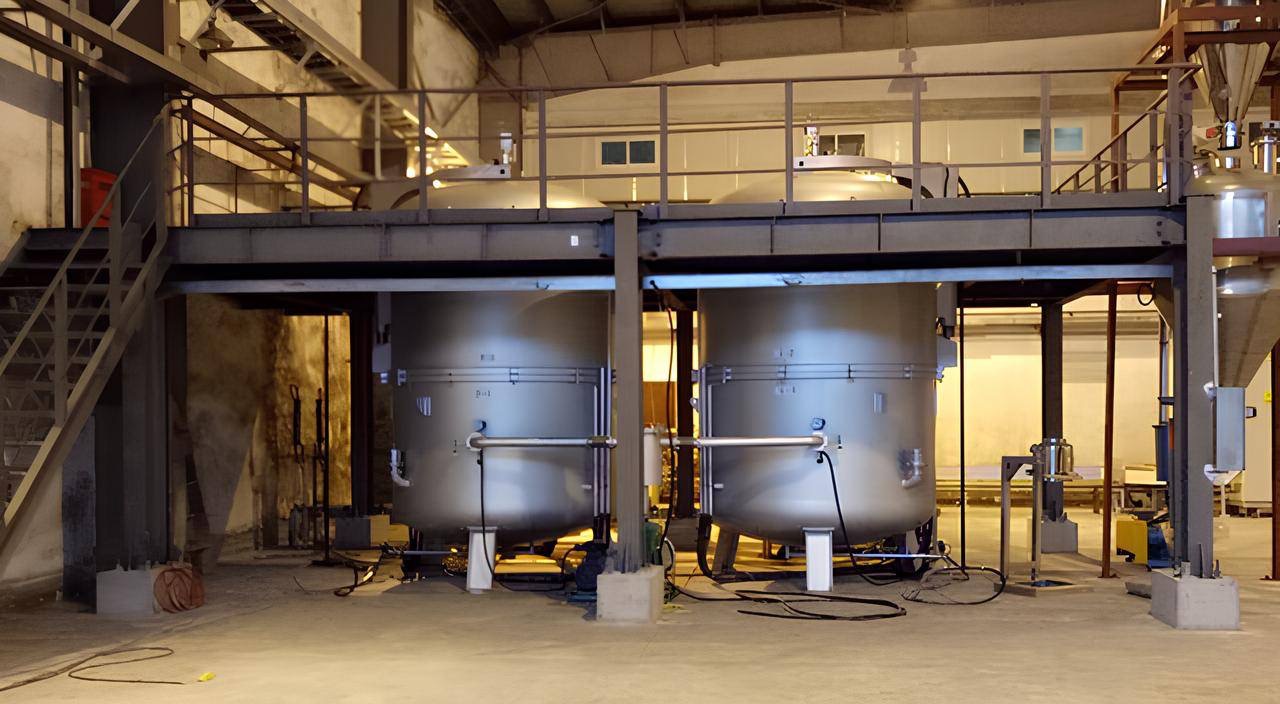

대형 수직 고온 흑연 화로는 탄소 섬유 및 탄소 블랙과 같은 탄소 재료의 흑연화 공정를 위해 사용되는 산업용 용로입니다. 이 용로는 최대 3,100°C의 고온을 달성할 수 있는 고온 furnace입니다.
이 furnace는 탄소-탄소 복합재의 대량 생산, 예를 들어 탄소-탄소 용기 및 탄소-탄소 실린더의 제조에 주로 사용됩니다. 이 가마는 또한 탄소 블랙과 탄소 섬유와 같은 대량의 탄소 재료의
그래파이트화 공정에도 사용됩니다.
◼Application
이 대형 수직 고온 그래파이트화 furnace는 흑연 용기, 대형 실린더의 대량 생산 및 대량의 탄소 재료의 흑연화 공정에 특화되어 설계되었습니다. 이 furnace는 다음과 같은 분야에서 널리 사용됩니다.
- 세라믹 소성
- 카바이드 성장
- 탄화
- 그래파이트화
- 소결
- 열처리
- 브레이징
- 탈가스
◼Features
대형 수직 고온 그래파이트화 가마는 사용자에게 다양한 장점을 제공하는 고성능 가열 가마입니다.
- 대용량: 대형 흑연 용기를 수용하여 대형 탄소 재료의 그래파이트화 공정 처리가 가능합니다.
- 빠른 가열 및 고효율: 중주파 유도 가열을 사용하여 빠른 가열과 효율성을 향상시킵니다.
- 저에너지 소비 및 우수한 안정성: 단락을 방지하기 위해 이중층 알루미나 벽돌 단열재를 사용하여 우수한 열 절연, 화재 저항성, 및 열 손실을 최소화합니다.

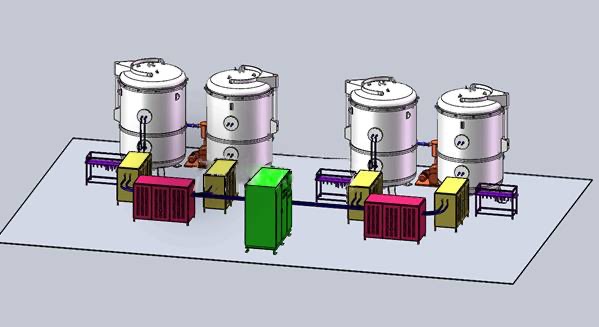

- 연속 운전: 단일 전원 공급 장치로 다중 전기 가마를 구성할 수 있으며, 개별 가마의 가열 및 냉각을 위해 전원 온/오프를 제어하여 연속 운전이 가능합니다.

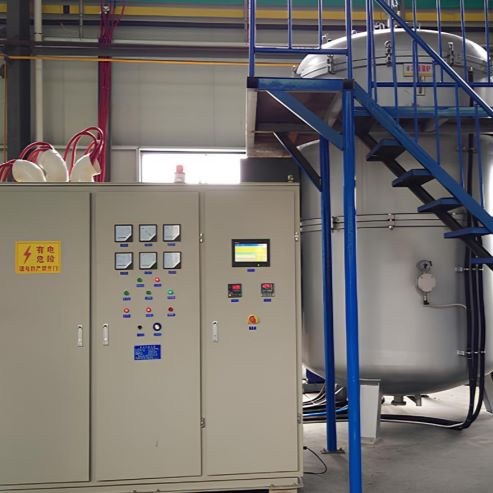

- 종합 제어 및 보호 시스템: 디지털 유량 모니터링 시스템, 전원 캐비넷 내 수류 모니터링 및 보호 장치, 고성능 중주파 콘택터, PLC 기반 수/전력/가스 자동 제어 및 보호 시스템을 포함합니다.
◼Principle
대형 수직 고온 그래파이트화 furnace는 중주파 유도 가열을 사용하여 온도를 신속하게 상승시킵니다. 이 furnace의 이중층 알루미나 벽돌 단열재는 단락을 효과적으로 방지하며 우수한 열 절연 성능을
제공하여 열 손실을 최소화합니다. Furnace의 PLC 시스템은 물, 전기, 가스 제어를 자동화하여 최적의 공정 조건을 유지합니다. 대용량 용적 용량을 갖춘 이 furnace는 탄소 재료, 흑연 용기, 실린더의
대량 그래파이트화 공정에 이상적입니다.
◼Advantages
- 대용량: 대량의 탄소 재료의 그래파이트화 작업에 적합합니다.
- 빠른 가열 및 고효율: 중주파 유도 가열을 활용하여 신속한 가열을 실현합니다.
- 저에너지 소비 및 우수한 안정성: 이중 알루미나 벽돌 단열재가 열 손실을 최소화하고 장비의 안정성을 보장합니다.
- 다중 가마 운영: 단일 전원 공급으로 다중 가마를 지원하여 연속 운영이 가능합니다.
- 고급 제어 시스템: 물, 전기, 가스 등을 위한 PLC 기반 자동 제어 및 보호 시스템.
- 수류 모니터링 및 보호: 각 수로별 디지털 유량 모니터링.
- 고성능 콘택터: 용광로 전환용 고성능 중주파 콘택터.
- 다목적 적용: 고온 처리 및 그래파이트화 응용 분야에 널리 적용 가능합니다.
◼Technical parameters
- 대형 흑연 crucible로 대형 탄소 재료의 그래파이트화 공정 요구사항을 충족시킬 수 있습니다. 중주파 유도 가열 방식을 채택하여 빠른 가열과 높은 효율을 실현합니다.
- 저에너지 소비 및 우수한 안정성: 탄소 펠트와 코일 간의 단락을 방지하기 위해 이중층 알루미나 벽돌 단열재를 사용했으며, 우수한 열 절연 및 방화 성능을 갖추어 열 손실이 적고 장비 안정성이 우수합니다.
- 소결 공정 시간에 따라 단일 전원 공급 장치로 다중 전기 오븐을 구성할 수 있으며, 다중 오븐을 각각 가열 및 냉각을 위해 전원 온/오프 제어하여 연속 운전이 가능합니다.
- 디지털 유량 모니터링 시스템, 전원 캐비넷 내 각 채널의 물 유량 모니터링 및 보호 기능, 고성능 중주파 콘택터를 사용한 오븐 전환; 물, 전기, 가스 자동 제어 및 보호 시스템을 포함한 종합 PLC 제어 시스템
제품 모델 사양
| GF-08-Ф80X140
| GF-08-Ф90X160
| GF-08-Ф100X200
| GF-08-Ф120X200 |
용량 (L)
| 703 | 1000 | 1500 | 2260
|
정격 온도(℃)
| 2800 | 2800
| 2600
| 2600 |
제한 온도(℃)
| 3100 | 3100
| 2800 | 2800 |
Effective heating area (mm)
| Ф800×1400
| Ф900×1600
| Ф1000×2000
| Ф1200×2000
|
출력(KW)
| 500 | 600 | 800 | 1200
|
주파수(HZ)
| 1000
| 1000
| 1000
| 1000
|
| 배출 방식 | 상부 배출/하부 배출 |
| 온도 조절 방식 | 일본 Shima 전기식 온도 컨트롤러
|
Import and export gas protection
| 입구와 출구에 각각 500~1000mm의 가스 밀봉 구역을 설치하십시오.
|
가열 방식
| 인덕션 가열 |
| 진공 시스템 | Rotary vane vacuum pump
|
Sintering atmosphere (소결 대기)
| N² 아르곤 및 기타 가스
|
정격 전원 공급 전압 (V)
| 380
|
정격 가열 전압 (V)
| 750
|
진공 한계 압력 (Pa)
| 100 (진공 냉각 상태)
|
