◼Introduction
머플 furnace는 열처리, 소결, 회분화와 같은 다양한 응용 분야에 대해 통제된 고온 환경을 제공하는 실험실 장치입니다. 이 furnace는 전기 가열 소자에 의해 가열되는 챔버 또는 머플로 설계됩니다.
머플 furnace는 정확한 온도 제어를 제공하여 챔버 내의 균일한 열 분배를 보장합니다. 머플 furnace는 일반적으로 재료 과학, 금속 공학, 도자기 분야의 응용을 위해 연구 실험실, 산업 환경,
교육 기관에서 사용됩니다.
머플 furnace의 온도 범위와 기능은 모델과 제조업체에 따라 다릅니다. 일반적인 온도 범위는 1200°C에서 1800°C 사이이며, 일부 모델은 더 높은 온도까지 올라갑니다.
머플 furnace에는 사용자를 보호하고 사고를 예방하기 위한 안전 기능이 내장되어 있습니다. 이러한 기능에는 과열 방지, 정전 방지, 도어 안전 인터록 등이 포함됩니다.
◼Applications
1800°C에 달하는 온도를 낼 수 있는 머플로(muffle furnace)는 다양한 산업과 연구소에서 고온 응용 분야에 널리 사용됩니다.
- 소결: 세라믹, 금속, 분말 야금에 자주 사용되는 고온 접합.
- 어닐링: 금속 가공 및 유리 생산과 같은 과정에서 응력을 완화하고 특성을 개선하기 위해 재료의 냉각을 제어하는 것.
- 열처리: 경화, 템퍼링, 노멀라이징을 포함하는 제어된 가열 및 냉각 사이클을 통해 재료의 물리적 및 기계적 특성을 변경하는 것.
- 재 용융점 분석: 발전소 및 폐기물 소각 시설에서 사용되는 재가 녹는 온도를 결정하는 방법.
- 브레이징: 용융점이 낮은 용가재를 사용하여 금속 부품을 접합하는 방법.
- 약물 검사: 의약품의 안정성과 순도를 테스트합니다.
- 의료 샘플 전처리: 분석을 위해 의료 샘플을 준비합니다.
- 재료 연구: 고온에서 재료의 특성을 조사합니다.
- 핵연료 처리: 핵연료를 처리하고 폐기합니다.
- 품질 관리: 열적 특성을 테스트하여 제품의 품질을 보장합니다.
- 수질 분석: 물 샘플에서 특정 물질의 존재와 농도를 결정합니다.
◼Detail&Parts

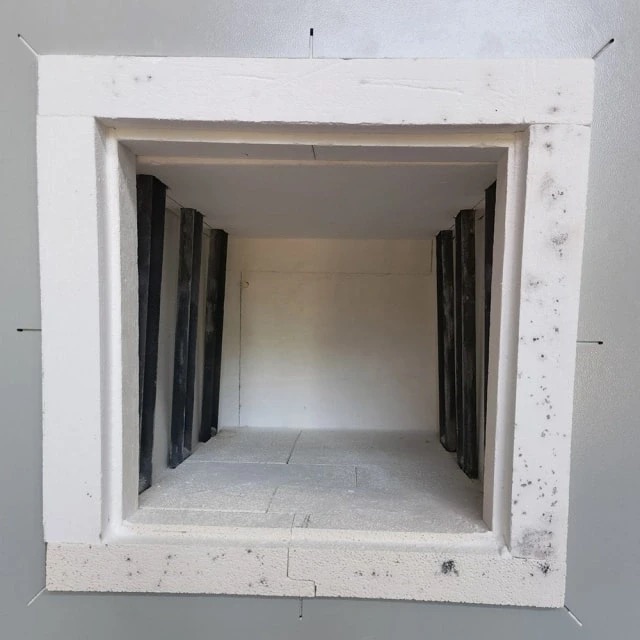

- 다결정 섬유로, 에너지 절약 및 부식 방지 기능 탑재
- 공기 냉각 시스템 탑재, 급속 가열 및 냉각이 가능한 이중층 내부로 쉘
- 실리콘 몰리브덴 막대 가열, 고온 저항, 빠른 가열
- 작동하기 쉬운 마이크로컴퓨터 PID 컨트롤러(Furnace 본체에는 출력 전압 및 출력 전류 모니터링 미터가 탑재되어 있어, Furnace의 가열 상태를 한눈에 파악할 수 있습니다)
◼Principle
머플 furnace는 저항 가열을 사용하여 챔버를 고온으로 가열하는 고온 가열 장비입니다. Furnace 챔버는 고온 내성 재료로 만들어지며, 발열체는 일반적으로 탄화규소 또는 이규화몰리브덴으로
만들어집니다. Furnace는 원하는 온도를 유지하기 위해 온도 조절기에 의해 제어됩니다.
머플 furnace는 가열 요소에 전류를 통과시켜 가열 요소를 가열하는 방식으로 작동합니다. 가열 요소에서 발생한 열은 복사 및 대류 현상을 통해 챔버로 전달됩니다. Furnace 챔버는 단열 처리되어
열 손실을 최소화하고, 챔버 내부에 설치된 열전대로 온도를 제어합니다.
◼Advantages
- 고온 기능: 효율적인 재료 처리 및 분석을 위해 최대 1800℃의 온도를 견딥니다.
- PID 온도 제어: 정확한 온도 조절로 정확성과 균일성을 보장하며, 이는 중요한 실험에 매우 중요합니다.
- 이중 화로 쉘: 쉘 사이의 강제 공기 순환으로 표면 온도를 낮게 유지하여 작업자의 안전을 강화하고 에너지 손실을 줄입니다.
- 세라믹 단열재: 다결정 섬유 단열재는 열 손실을 최소화하여 에너지 효율을 높이고 비용을 절감합니다.
- 최적화된 발열체: 맞춤형 발열체 구성으로 열 방출을 최적화하여 수명과 일관된 성능을 보장합니다.
- 안전 인터록 시스템: 도어가 열리면 자동으로 전원이 차단되고, 과열 감지 및 센서 고장 시 사용자 안전을 최우선으로 합니다.
- 다용도 터치스크린 컨트롤러: 직관적인 7인치 TFT 터치스크린으로 프로그램 설정과 데이터 분석을 단순화하여 복잡성을 줄이고 사용성을 향상시킵니다.
- 원격 제어 기능: 원격 모니터링 및 제어를 지원하여 실험실 운영의 편의성과 유연성을 향상시킵니다.
- 에너지 효율성: 효율적인 단열과 최적화된 가열 요소는 에너지 소비를 최소화하여 운영 비용과 환경에 미치는 영향을 줄입니다.
- 컴팩트한 디자인: 공간 절약형 디자인은 기능성을 손상시키지 않으면서 실험실 공간 활용도를 극대화합니다.
◼Safety Advantage
- Kintek 튜브 furnace는 과전류 보호 기능과 과열 경보 기능을 갖추고 있으며, Furnace는 자동으로 전원을 끕니다.
- Furnace는 열전대 감지 기능을 내장하고 있으며, 열전대가 손상되거나 오류가 감지되면 가열을 중단하고 경보를 울립니다.
- KT-18M Pro는 정전 후 전원이 복구되면 furnace가 스스로 가열 프로그램을 재개하는 정전 재시작 기능을 지원합니다.
◼Technical specifications
| Furnace 모델 | KT-18M
|
| 최대 온도 | 1800℃ |
| 지속 작동 온도 | 1700℃ |
| 챔버 소재 | 일본 알루미나 섬유 |
| 발열체 | 탄화규소
|
| 온도 센서 | B type thermal couple
|
온도 컨트롤러
| 디지털 PID 컨트롤러/터치스크린 PID 컨트롤러 |
| 온도 조절 정확성 | ±1℃ |
| 온도 균일성 | ±5℃ |
| 가열 속도 | 0-20℃/min
|
| 전원 공급 장치 | AC110-220V,50/60HZ |
| 챔버 사이즈 (mm) | Effective volume (L) | 챔버 사이즈 (mm) | Effective volume (L) |
| 100x100x100 | 1 | 300x300x400 | 36 |
120x120x130
| 2 | 400x400x400 | 64 |
| 150x150x200 | 4.5 | 500x500x500 | 125 |
| 200x200x200 | 8 | 600x600x600 | 216 |
| 200x200x300 | 12 | 800x800x800 | 512 |
◼Standard Package
| No. | 구성 | 수량 |
|---|
| 1 | Furnace | 1 |
| 2 | Thermal block
| 1 |
| 3 | Crucible tong
| 1 |
| 4 | 내열 장갑 | 1 |
| 5 | 사용설명서 | 1 |
◼Optional Setup
- 독립적인 가열로 온도 모니터링 및 기록
- PC 원격 제어 및 데이터 내보내기를 위한 RS 485 통신 포트
- 가스 주입 포트, 배기 출력 포트, 관찰 창 포트
- 다양한 사용자 친화적 기능을 갖춘 터치스크린 온도 조절기
