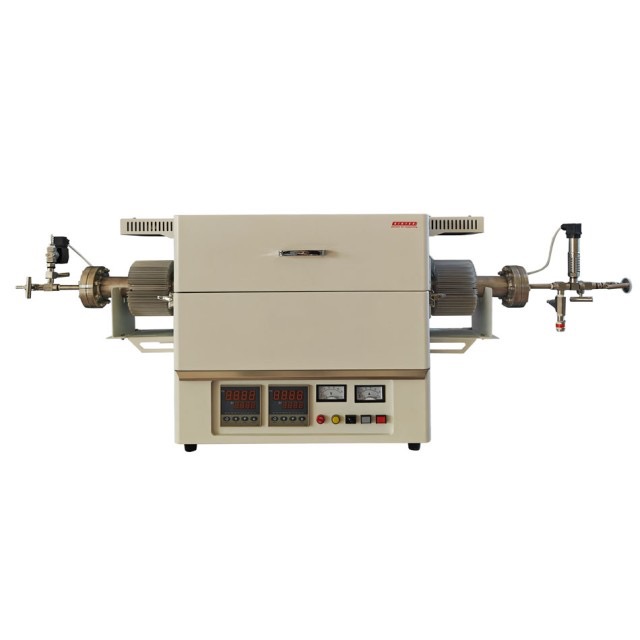

[Kintek Solution] High Pressure Laboratory Vacuum Tube Furnace Quartz Tubular Furnace


최대 온도

1100 ℃

지속 작동 온도

1000 ℃

Furnace 튜브 직경

50 / 60 / 80 / 100 mm

Heating Zone Length
300 / 450 / 600 / 800 mm
Heating Zone Quantity
1-10 zones
정격 진공 압력0.001 Pa/10E5 torr
Rated Positive Pressure
15 Mpa


제품명    KT-PTF

제조사    Kintek Solution

제조국    China

◼Introduction


고압 튜브 furnace는 금속, 유리, 열처리 등 다양한 산업 분야에서 제어된 분위기에서 재료를 처리하는 데 사용되는 특수 장비입니다. 이 장비는 분말 소결 및 금속 변형 보정과 같은 공정에 중요한

고온을 달성하기 위해 중파 유도 가열을 사용합니다. 이 furnace는 선택적 진공 또는 수정된 대기 설정과 정밀한 온도 제어를 위한 고품질 가열 요소와 같은 기능을 통해 샘플 무결성을 보장하고

오염을 방지합니다.

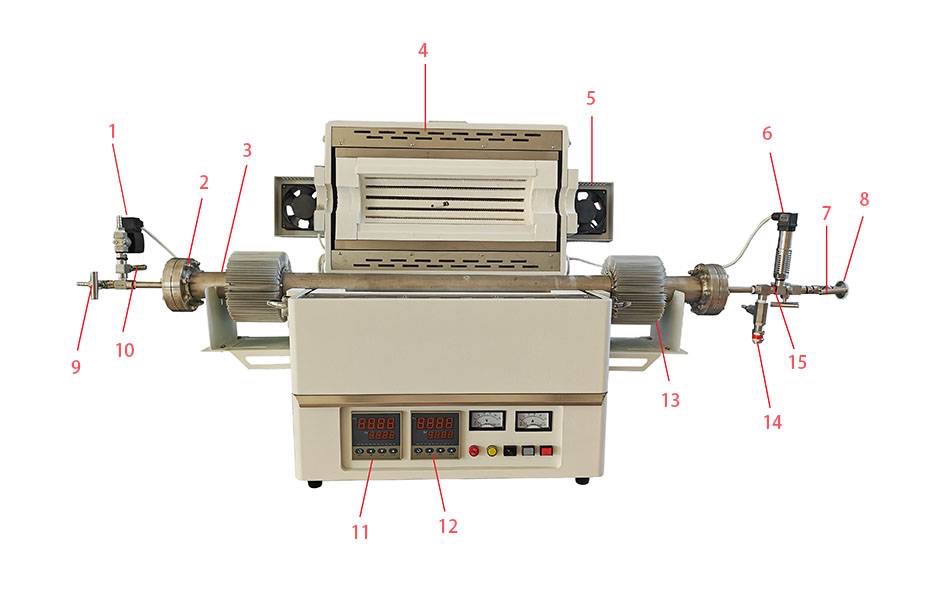

◼Detail & Parts


1. 전자기 밸브 2. SS 플랜지 3. 퍼니스 튜브 4. 퍼니스 5. 팬 6. 압력 센서 7. 밸브

8. 진공 포트 9. 가스 주입구 10. 밸브 11. 온도 조절기 12. 압력 조절기 13. 냉각 링 14. 기계식 압력 밸브 15. 압력 방출 포트



◼Applications


KT-PTF 고압 튜브 furnace는 다양한 산업과 연구 분야에서 폭넓게 활용되는 다목적 실험실 장비입니다. 이 제품의 주요 활용 분야는 다음과 같습니다.


  • 어닐링: 재료의 연화, 가공성 향상, 내부 응력 완화에 사용됩니다.
  • 브레이징: 용가재를 용접부에 녹여 금속을 접합하는 데 이상적입니다.
  • 소성: 광물과 광석을 처리하여 휘발성 물질을 제거하는 공정입니다.
  • 도자기: 도자기 재료를 소성하고 소결하는 데 필수적입니다.
  • 세척: 부품과 재료의 열 세척에 효과적입니다.
  • 결정 성장: 특정 분위기에서 결정의 통제된 성장을 촉진합니다.
  • 소성: 세라믹과 유리 산업에서 재료를 경화시키는 데 중요합니다.
  • 유리: 유리 제품의 생산과 성형에 사용됩니다.
  • 그라디언트 작업: 다양한 구성의 재료를 만들 수 있습니다.
  • 열처리: 금속과 합금의 기계적 특성을 향상시킵니다.
  • 실험실 연구: 다양한 과학 실험을 위한 통제된 환경을 제공합니다.
  • 재료 시험: 고온에서 재료의 특성과 거동을 시험하는 데 사용됩니다.
  • 용해: 주조 또는 추가 가공을 위해 금속과 합금을 녹이는 데 이상적입니다.
  • 분말: 금속과 세라믹 분말의 가공에 사용됩니다.



◼Principle


고압 튜브 furnace는 제어된 대기 또는 고진공 조건에서 작동합니다. 고온과 압력을 견딜 수 있는 고온 니켈 기반 초합금 퍼니스 튜브를 사용합니다. Furnace의 작동 온도는 최대 1100°C에 달하며,

작동 압력은 주변 온도에서 15Mpa, 800°C에서 4Mpa에 달합니다. Furnace 튜브 플랜지 실링은 견고한 구리 O링을 사용하며, 음압과 양압 모두에 적응하여 수명을 연장합니다.



◼Features


RTP 급속 가열 튜브 furnace는 다양한 용도로 사용할 수 있는 강력하고 다재다능한 도구입니다. 주요 특징과 장점은 다음과 같습니다.


  • 높은 압력 저항: 주변 온도에서 최대 15Mpa의 양압을 견딜 수 있어 고압 응용 분야 및 향상된 안전성을 제공합니다.
  • 내구성 있는 furnace 튜브 소재: 고온 니켈 기반 초합금으로 제작되어 열과 화학 반응에 대한 탁월한 저항성을 제공하여 장기적인 신뢰성을 보장합니다.
  • 다목적 분위기 제어: 제어된 분위기와 고진공 조건 모두에서 작동하여 다양한 실험 가능성을 제공합니다.
  • 정확한 압력 조절: 과압 경보 및 비상 정지 기능이 있는 디지털 양압계는 정확한 압력 조절과 안전을 보장합니다.
  • 자동 압력 방출: 설정 압력 값에 도달하면 furnace 튜브가 자동으로 압력을 방출하여 과압 및 잠재적 위험을 방지합니다.
  • 효율적인 온도 조절: PID 프로그래밍 가능 온도 조절 기능은 탁월한 정확성과 안정적인 가열 성능을 제공하여 정확한 온도 조절을 보장합니다.
  • 원격 연결: 원격 제어 및 중앙 집중식 제어를 지원하여 원격에서도 편리하게 작동 및 모니터링할 수 있습니다.
  • 고급 터치스크린 인터페이스: PTF Pro 모델은 사용자 친화적인 프로그램 설정 및 데이터 분석을 위한 7인치 TFT 터치스크린 컨트롤러를 갖추고 있어 조작이 간단하고 접근성이 향상됩니다.
  • 넓은 온도 범위: 가마 온도 범위가 최대 2800°C에 달하여 적용 범위가 넓어지고 고온 공정이 가능합니다.
  • 제어된 분위기: 가연성 가스와 다양한 분위기를 처리할 수 있어 다양한 실험 요건에 유연성을 제공합니다.
  • 고급 푸셔 기술: 고온 응용 분야를 위한 흑연 푸셔는 온도 균일성을 향상시키고 에너지 소비를 줄입니다.
  • 정확한 분위기 제어: 정교한 가스 분배 기술은 furnace 길이를 따라 분위기 이슬점을 정확하게 제어하여 공정 조건을 최적화합니다.
  • 모듈식 디자인: 모듈식 구조는 부품의 유지보수 및 교체를 용이하게 해 설치 노력과 가동 중단 시간을 최소화합니다.
  • 독립적인 온도 구역: 여러 개의 독립적으로 제어되는 온도 구역은 복잡한 공정 요구 사항을 충족하는 정밀한 가열 및 냉각 프로파일을 가능하게 합니다.



◼Advantages


  • 고온 저항: Furnace 튜브는 고온 니켈 기반 초합금으로 만들어져 최대 1100°C의 온도를 견딜 수 있습니다.
  • 고압 저항: Furnace는 주변 온도에서 최대 15Mpa의 양압과 800°C에서 4Mpa의 압력 하에서 작동할 수 있습니다.
  • 다목적 대기 제어: Furnace는 최대 진공 압력 10E-5 torr의 제어된 대기 또는 고진공 조건에서 작동할 수 있습니다.
  • 자동 압력 방출: 양압이 설정 값에 도달하면 furnace 튜브가 자동으로 압력을 방출하여 안전을 보장합니다.
  • 이중 퍼니스 쉘 디자인: 강제 공기 흐름을 갖춘 이중 퍼니스 쉘 디자인은 furnace 표면 온도를 낮게 유지하여 안전성과 편의성을 향상시킵니다.
  • 정확한 온도 제어: PID 프로그래밍 가능 온도 제어는 뛰어난 제어 정확도와 안정적인 가열 성능을 제공하여 정확한 온도 조절이 가능합니다.
  • 원격 제어 및 중앙 집중식 제어: 이 furnace는 원격 제어 및 중앙 집중식 제어를 지원하여 편리한 작동과 모니터링이 가능합니다.
  • 사용자 친화적 인터페이스: PTF Pro 모델은 7인치 TFT 터치스크린 컨트롤러를 탑재하여 프로그램 설정과 이력 데이터 분석이 용이하여 효율적인 작동과 데이터 관리가 가능합니다.



◼Safety Advantage


  • PTF 고압 튜브 furnace는 튜브 내부의 압력이 설정 압력 값에 도달하면 자동으로 양압을 해제합니다.
  • Kindle Tech 튜브 furnace는 과전류 보호 및 과열 경보 기능을 갖추고 있으며, 과전류가 감지되면 자동으로 전원을 차단합니다.
  • Furnace는 열전대 감지 기능을 내장하고 있으며, 열전대가 파손되거나 고장이 감지되면 가열을 중단하고 경보를 울립니다.
  • TFM Pro는 정전 후 전원이 복구되면 furnace 가열 프로그램을 재개하는 정전 재시작 기능을 지원합니다.



◼Technical specifications


Furnace 모델KT-PTF
온도 컨트롤러디지털 PID 컨트롤러
멀티 프로그램 사전 설정no
전원 재시작no
최대 온도1100℃
지속 작동 온도1000℃
Furnace 튜브 소재니켈 기반의 초합금
Furnace 튜브 직경50 / 60 / 80 / 100 mm
Heating zone length300 / 450 / 600 / 800 mm
Heating zone quantity1-10 zones
Vacuum sealing solution
SS304 플랜지, 단단한 구리 밀폐 링
정격 진공 압력0.001Pa/10E5 torr
정압
15 Mpa
챔버 소재일본 Al2O3 알루미나 섬유
발열체Cr2Al2Mo2 와이어 코일
온도 센서 K형 열전대 내장
온도 조절 정확성±1℃
온도 균일성±5℃
전력 공급AC110-220V,50/60HZ


Furnace 모델KT-PTF Pro
온도 컨트롤러터치스크린 PID 컨트롤러
멀티 프로그램 사전 설정yes
전원 재시작yes

기타 슈퍼 니켈 기반 합금 튜브 크기 및 가열 구역 길이는 맞춤 제작 가능



◼Standard Package


No.구성수량
1Furnace1
2알루미나 튜브1
3진공 플랜지2
4Tube thermal block
2
5튜브형 열 차단 후크1
6내열 장갑1
7사용설명서1



◼Optional Setup


  • 튜브 가스 검출 및 모니터링(예: H2, O2 등)
  • 독립적인 용광로 온도 모니터링 및 기록
  • PC 원격 제어 및 데이터 내보내기를 위한 RS 485 통신 포트
  • 질량 유량계 및 부유식 유량계와 같은 가스 공급 유량 제어 장치 삽입
  • 다양한 사용자 친화적 기능을 갖춘 터치스크린 온도 조절기
  • 베인 진공 펌프, 분자 펌프, 확산 펌프와 같은 고진공 펌프 스테이션 설정

◼ Warnings


운영자의 안전이 가장 중요한 문제입니다! 주의를 기울여 장비를 작동하세요. 인화성 및 폭발성 또는 독성 가스로 작업하는 것은 매우 위험하므로 작업자는 장비를 시작하기 전에 필요한 모든 예방 조치를 취해야 합니다. 원자로 또는 챔버 내부에서 양압으로 작업하는 것은 위험하므로 작업자는 안전 절차를 엄격하게 준수해야 합니다. 특히 진공 상태에서 공기 반응성 물질로 작업할 때는 더욱 주의를 기울여야 합니다. 누출이 발생하면 장치 내부로 공기가 유입되어 격렬한 반응이 일어날 수 있습니다.
