◼Introduction
1200℃ Split Quartz Tube Furnace는 불활성 분위기에서 정밀한 열처리를 위해 설계된 고온 실험실 장비입니다. 30단계로 온도를 조절할 수 있는 온도 조절기가 장착되어 있어, 분당 15°C의 가열 및 냉각 속도를 지원합니다. 최대 1200°C의 온도에 적합한 이 용광로에는 진공 펌프와 알루미나 세라믹 엔드 플러그와 같은 균일한 온도 분배를 위한 액세서리가 포함되어 있습니다. 통제된 환경과 고온이 필요한 연구 및 테스트에 이상적입니다.
◼Applications
Tube furnace는 연구 및 산업 분야에서 다양한 분야에서 널리 사용되고 있습니다. 주요 응용 분야는 다음과 같습니다.
- 대학 및 연구소
- 산업 및 광업 기업
- 신소재 연구
- 화학 기상 증착
- 소량 샘플 진공 소결
- 고온 열분해
- 조성 분석
- 관련 가열 처리 작업
◼Detail & Parts
Quartz plate in tube furnace

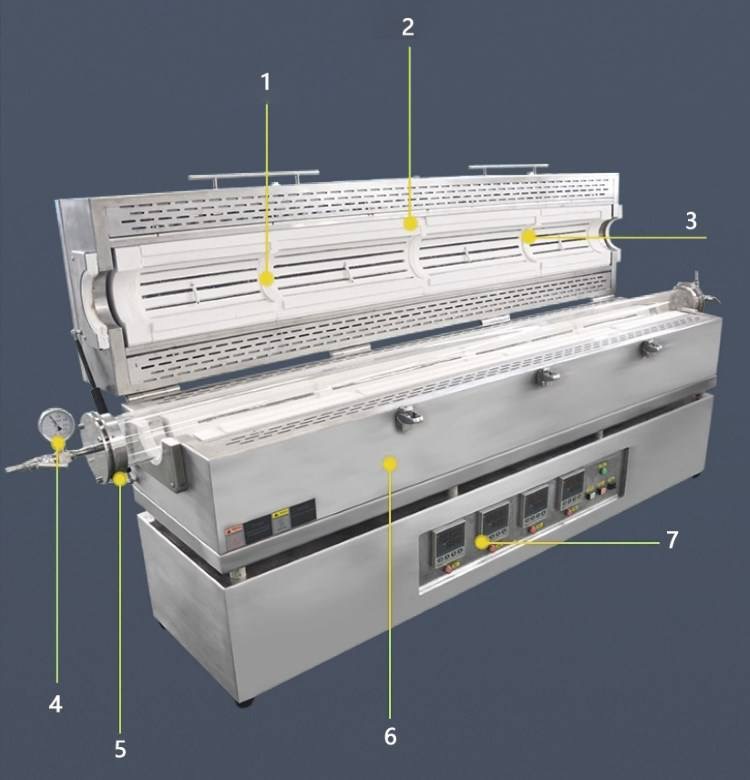

Tube Furnace
(1. 온도 구역 분리 2. Furnace 소재 3. 가열 요소 4. 진공 게이지 5. 스테인리스 스틸 플랜지 6. Furnace 본체 7. 온도 제어 계기 미터 시스템)
표면은 도장이나 정전기 스프레이가 되어 있지 않아 고급스럽고 아름답습니다. Furnace 쉘은 이중층 공냉식 구조를 채택하고 있으며, 표면 온도는 ≤50°C입니다. Furnace 도어, 본체, 제어 캐비닛의
개폐는 통합 설계로 되어 있으며, 구조가 콤팩트합니다. 제어판의 레이아웃이 합리적입니다. Furnace 튜브의 재질은 열처리 재료와 furnace 튜브의 길이에 따라 맞춤 제작할 수 있습니다.
Tube furnace 플랜지 (1. 실링 링 2. 클램프 3. 티)
Tube furnace 세부 사항
(1. 온도 조절 미터 선택적 터치 스크린 2. 스테인리스 스틸 튜브 3. 질량 유량계)
Tube Furnace 부속품
1. 진공 펌프 2. 배플 밸브 3. 벨로우즈 4. 티(T자형 연결관)
◼Principle
The 1200℃ Split Tube Furnace는 다양한 산업 분야에서 열처리 공정을 용이하게 하기 위해 석영 튜브를 사용합니다. 이 furnace는 프로그래밍 가능한 온도 조절기를 사용하여 가열 및 냉각 속도를
조절함으로써 정확한 온도 제어를 보장합니다. 이 furnace는 불활성 분위기 응용 분야를 위해 설계되었으며, 진공 및 가스 퍼징을 통해 재료 처리 중 특정 환경 조건을 유지할 수 있습니다.
◼Features
Split tube furnaces는 기본적인 furnace에 비해 다음과 같은 여러 가지 장점을 제공합니다.
- 콤팩트한 디자인: Split tube furnace는 전통적인 furnace보다 콤팩트하기 때문에 공간이 제한된 환경에서 사용하기에 이상적입니다.
- 작은 설치 면적: Split tube furnace는 전통적인 furnace보다 설치 면적이 작기 때문에 운반과 보관이 더 쉽습니다.
- 다목적 기능: Split tube furnace는 열처리, 어닐링, 소결 등 다양한 용도로 사용할 수 있습니다.
- 상단 개방형 furnace 쉘 디자인: 상단 개방형 furnace 쉘 디자인은 석영관 내부의 샘플을 쉽게 관찰할 수 있도록 해줍니다.
- 이중 furnace 쉘 디자인: 이중 furnace 쉘 디자인은 강제 공기 흐름 냉각을 제공하여 furnace 표면 온도를 제어합니다.
- PID 프로그래밍 가능 온도 제어: PID 프로그래밍 가능 온도 제어는 탁월한 제어 정확도를 제공하고 원격 제어 및 중앙 집중식 제어를 지원합니다.
- 고순도 석영관: 고순도 석영관: 이 석영관은 내산성이 뛰어나고 작동 온도가 높아 수명이 길고 투자 비용이 적게 듭니다.
- 스테인리스 스틸 진공 플랜지: 다양한 어댑터 포트가 있는 스테인리스 스틸 진공 플랜지는 다양한 진공 펌프 스테이션 설정에 적합하며, 우수한 밀봉성과 높은 진공도를 제공합니다.
- KT-TF12 Pro: KT-TF12 Pro는 7인치 TFT 터치스크린 컨트롤러를 적용하여 보다 친숙한 프로그램 설정과 과거 데이터 분석을 가능하게 합니다.
◼Advantages
The 1200℃ Split Tube Furnace(1200℃ Split Tube Furnace With Quartz Tube)는 다양한 실험실 및 산업 분야에서 성능과 사용성을 향상시키는 여러 가지 장점을 제공합니다.
- 고온 기능: 이 용광로는 섭씨 1200도까지 작동하도록 설계되어 있으며, 결정 성장, 소결, 재료 시험 등 다양한 고온 공정에 적합합니다.
- 석영관 내구성: 고순도 석영관을 사용함으로써 우수한 열적, 광학적 특성을 보장합니다. 석영은 높은 연화점(1270°C)으로 알려져 있어, 고온에서 장시간 사용해도 크게 열화되지 않습니다.
- 쉬운 접근을 위한 분할 디자인: 용광로의 분할 디자인은 시료의 로딩과 언로딩을 용이하게 해 열 충격의 위험을 줄이고 작업의 전반적인 효율성을 향상시킵니다.
- 향상된 반응 효율성: 용광로 튜브의 길이와 직경이 최적화되어 체류 시간이 길어지고 열 전달이 개선되어 반응 효율성과 균일성이 향상됩니다.
- 다용도 응용: CVD(화학 기상 증착), 세라믹 기판 전도도 테스트, 나노 구조의 성장 등 다양한 공정에 적합하여 재료 과학 및 공학 분야에서 다용도로 사용할 수 있는 도구입니다.
- PID 온도 제어: PID 컨트롤러가 장착된 이 퍼니스는 30개 이상의 세그먼트에 걸쳐 정밀한 온도 조절이 가능하므로 복잡한 실험을 위한 정확하고 일관된 가열 프로파일을 보장합니다.
- 안전 기능: 이 디자인은 열 충격으로부터 보호하고 균일한 가열을 보장하는 안전 장치를 포함하고 있습니다. 이는 석영관의 수명과 실험의 무결성에 매우 중요합니다.
- 사용자 정의 옵션: 이 furnace는 석영판의 기공 크기를 다양하게 설정할 수 있어 다양한 샘플 유형과 크기를 수용할 수 있고, 다양한 연구 및 산업 환경에서 적용 가능성을 높일 수 있습니다.
이러한 장점 덕분에 1200℃ Split Tube Furnace(석영 튜브 포함)는 정밀한 고온 제어와 다양한 기능을 필요로 하는 실험실과 산업 분야에서 귀중한 자산이 되고 있습니다.
◼Safety Advantage
- Kintek Tube furnace는 과전류 보호 기능과 과열 경보 기능을 갖추고 있어, Furnace가 자동으로 전원을 끕니다.
- Furnace는 열전대 감지 기능을 내장하고 있어, 열전대가 손상되거나 고장이 감지되면 가열을 중단하고 경보를 울립니다.
- KT-TF12 Pro는 정전 복구 기능을 지원합니다. 정전 후 전원이 다시 들어오면 furnace 스스로 가열 프로그램을 재개합니다.
◼Technical specifications
| Furnace 모델 | KT-TF12
|
| 최대 작동 온도 | 1200℃ |
| 지속 작동 온도 | 1100℃ |
| Furnace 튜브 소재 | 고순도 석영
|
Furnace 튜브 직경
| 30 / 40 / 60 / 80 / 100 / 120 /150 / 230 mm
|
Heating zone length
| 300 / 450 / 600 / 800 mm
|
| Vacuum sealing solution | SS 304 플랜지 with O ring
|
| 정격 진공 압력 | 0.001Pa/10E5 torr
|
| 정압 | 0.02Mpa/150 torr
|
| 챔버 소재 | 일본 알루미나 섬유
|
| 발열체 | Cr2Al2Mo2 와이어 코일
|
| 가열 속도 | 0-20℃/min
|
| 온도 센서 | 내장 K형 열전대
|
| 온도 컨트롤러 | 디지털 PID 컨트롤러/터치스크린 PID 컨트롤러
|
온도 조절 정확성
| ±1℃
|
온도 균일성
| ±5℃
|
전원 공급 장치
| AC110-220V,50/60HZ
|
다른 석영 사이즈와 가열 구역 길이는 맞춤 설정 가능
◼Standard Package
| No. | 구성 | 수량 |
|---|
| 1 | Furnace
| 1 |
| 2 | 석영관
| 1 |
| 3 | 진공 플랜지 | 2 |
| 4 | Tube thermal block
| 2 |
| 5 | Tube thermal block hook
| 1 |
| 6 | 내열 장갑
| 1 |
| 7 | 사용설명서 | 1 |
◼Optional Setup
- 튜브 가스 검출 및 모니터링(예: H2, O2 등)
- 독립적인 용광로 온도 모니터링 및 기록
- PC 원격 제어 및 데이터 내보내기를 위한 RS 485 통신 포트
- 질량 유량계 및 부유식 유량계와 같은 가스 공급 유량 제어 장치 삽입
- 다양한 사용자 친화적 기능을 갖춘 터치스크린 온도 조절기
- 베인 진공 펌프, 분자 펌프, 확산 펌프와 같은 고진공 펌프 스테이션 설정
