◼Introduction
KT-17A 제어식 대기 용광로는 실험실과 산업용으로 모두 사용할 수 있도록 설계된 다목적 용광로입니다. 이 용광로는 진공 흡입과 불활성 기체 압력 및 흐름을 위한 과학적인 통합 제어판과 견고한 진공 챔버 구조를 특징으로 합니다. 강제 공기 흐름 냉각을 사용하는 이중 용광로 쉘 설계는 용광로 표면 온도를 제어하는 한편, PID 프로그램 가능 온도 제어는 탁월한 제어 정확도를 보장합니다. 이 가열로에는 열 손실을 줄이고 에너지 절약 효율을 높이기 위해 세라믹 다결정 섬유 단열 라이너가 장착되어 있습니다. 전문 가열 요소는 열 방출 특성을 최적화하고 긴 수명을 보장합니다. 안전 인터록 시스템은 가열로 문이 열려 있거나 온도가 너무 높거나 센서가 고장 났을 때 자동으로 전원을 차단합니다. KT-17A Pro 모델에는 친숙한 프로그램 설정과 기록 데이터 분석을 위한 7인치 TFT 스마트 터치 스크린 컨트롤러가 장착되어 있습니다.
◼Applications
제어된 대기 용광로는 정밀한 대기 제어가 필요한 다양한 고온 공정을 위해 설계된 다목적이며 효율적인 도구입니다. 이 furnace는 온도 조절기, 다결정 알루미나 섬유 챔버 등의 첨단 기능을 갖추고 있어
산업 현장, 과학 연구소, 대학 등의 환경에서 사용하기에 이상적입니다. 사전 진공 기능과 H2, Ar, N2, O2, CO, NH3 등의 가스를 처리할 수 있는 기능 덕분에 다양한 특수 공정에 적합합니다.
- 대기 보호 소결: 산화를 방지하고 재료의 특성을 향상시키기 위해 통제된 대기 하에서 재료를 소결하는 데 이상적입니다.
- 대기 감소 공정: 특정 합금 또는 세라믹 생산과 같이 산소의 존재를 감소시켜야 하는 공정에 사용됩니다.
- 재료 연구 및 개발: 통제된 대기가 재료의 특성과 행동에 미치는 영향을 연구하는 연구자들에게 필수적입니다.
- 소량 생산: 대기 제어 기능이 중요한 반도체, 질화규소, 기타 민감한 물질의 생산에 특히 유용합니다.
- 교육 목적: 재료 과학 및 공학 분야의 학생들에게 실습 경험을 제공하여 제어된 대기 용광로의 실제적인 측면을 보여줍니다.
◼Principle

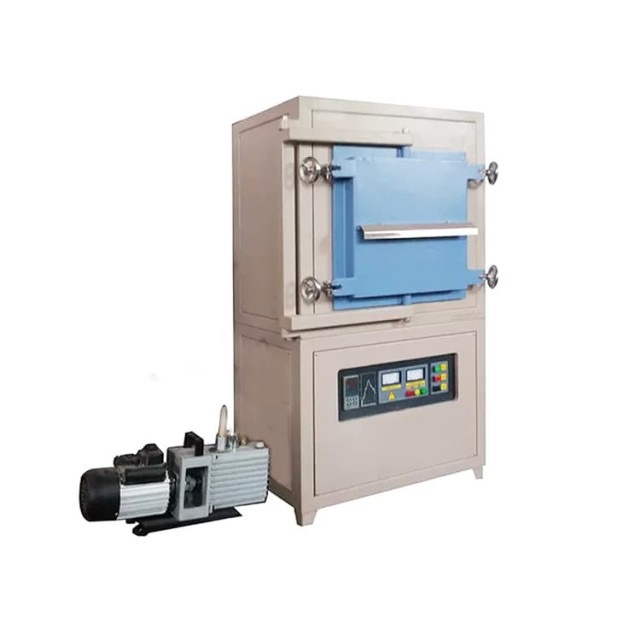

KT-17A 제어 대기 furnace는 밀폐된 진공 밀봉 가열 챔버를 사용합니다. 단열 챔버와 발열체는 진공 글러브 박스와 유사한 견고한 진공 챔버 안에 있습니다. 작업자는 진공 펌프를 사용하여 챔버를 -0.1Mpa의 음압으로 배출합니다. 그 다음, 제어된 대기 환경을 조성하기 위해 불활성 가스가 도입됩니다. 이 용광로에는 진공 압력 게이지, 밸브가 있는 진공 흡입 포트, 밸브가 있는 가스 퍼징 포트,
플로트 유량계가 통합되어 있어 실험실과 산업용으로 모두 적합합니다.

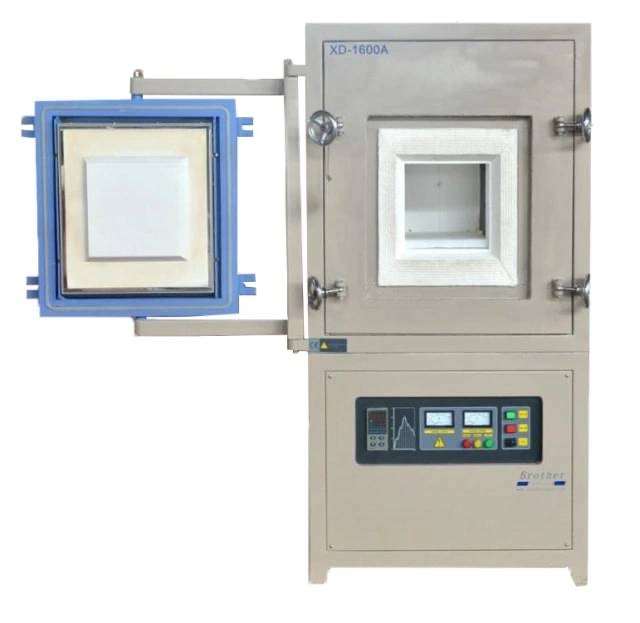

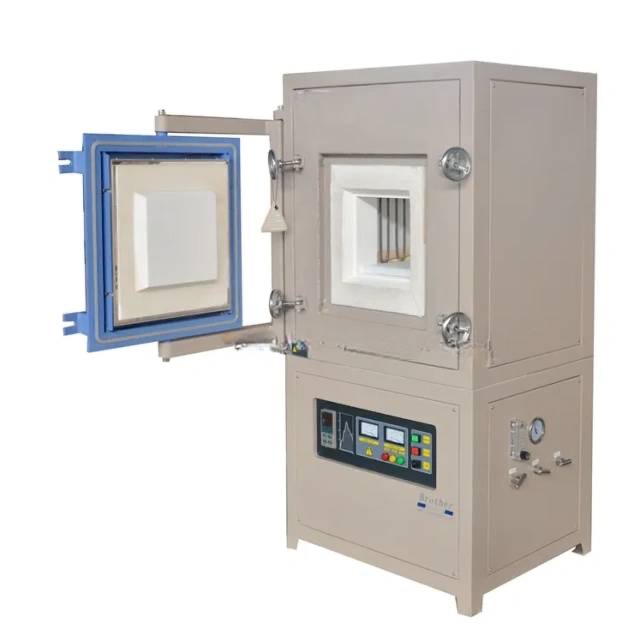

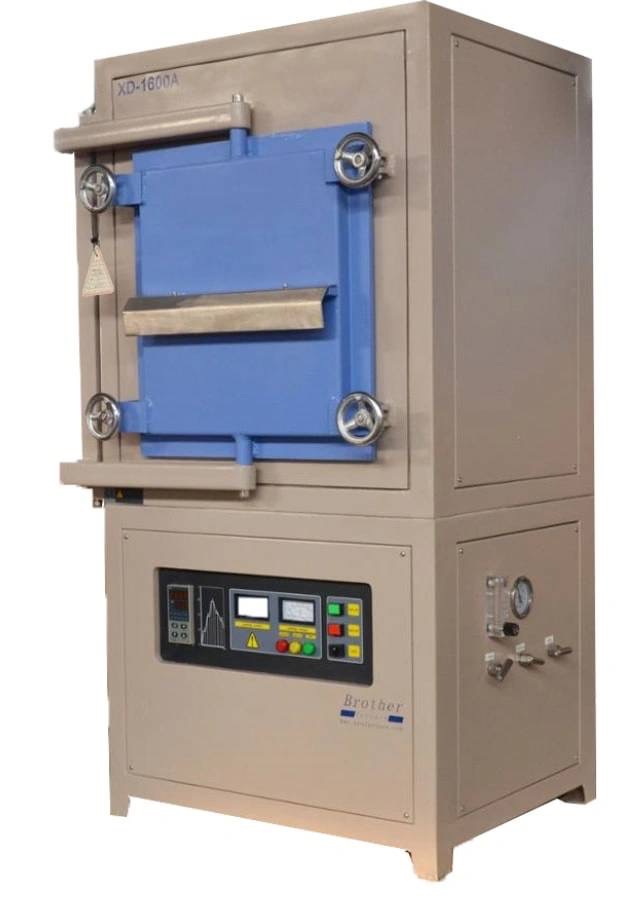

◼Detail & Parts
◼Features
제어된 대기 머플로(Controlled Atmosphere Muffle Furnace)는 산업 및 연구 환경에서 고급 열처리 공정을 위해 설계된 정교한 장비입니다. 이 로는 기능을 향상시킬 뿐 아니라 효율적이고 안전한
작동을 보장하는 다양한 기능을 제공합니다. 주요 이점으로는 정밀한 온도 제어, 빠른 가열 및 냉각 기능, 다양한 대기 조건을 처리할 수 있는 기능이 있으며, 제어된 조건에서 소결 및 환원 공정에
이상적 입니다.
- 이중층 하우징과 풍냉 시스템: 이 furnace는 이중층 하우징과 풍냉 시스템을 갖추고 있어, 빠른 가열과 냉각이 가능합니다. 이 설계는 효율성을 향상시킬 뿐 아니라, 낮은 표면 온도를 유지하여 작동 중 안전을 보장합니다.

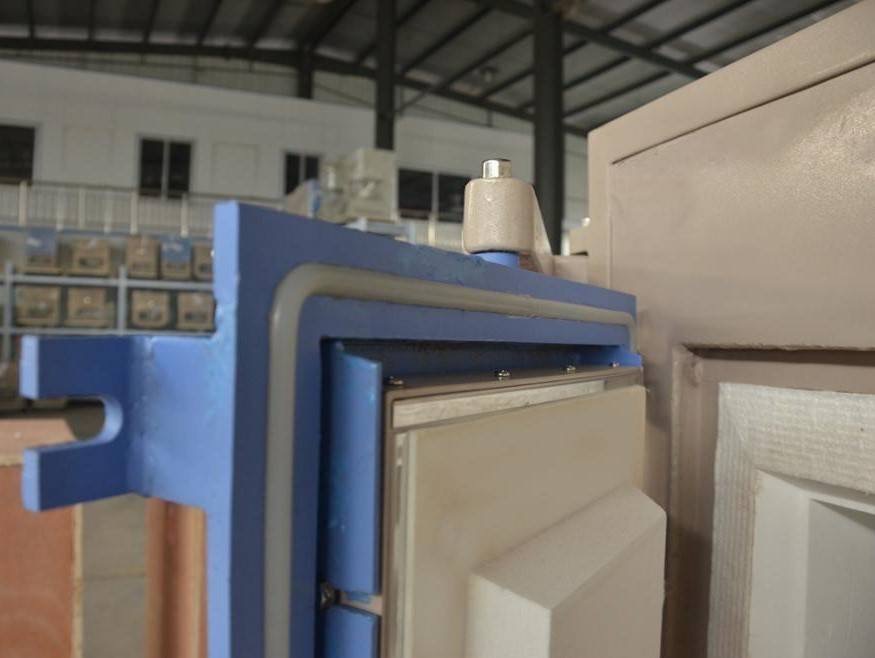

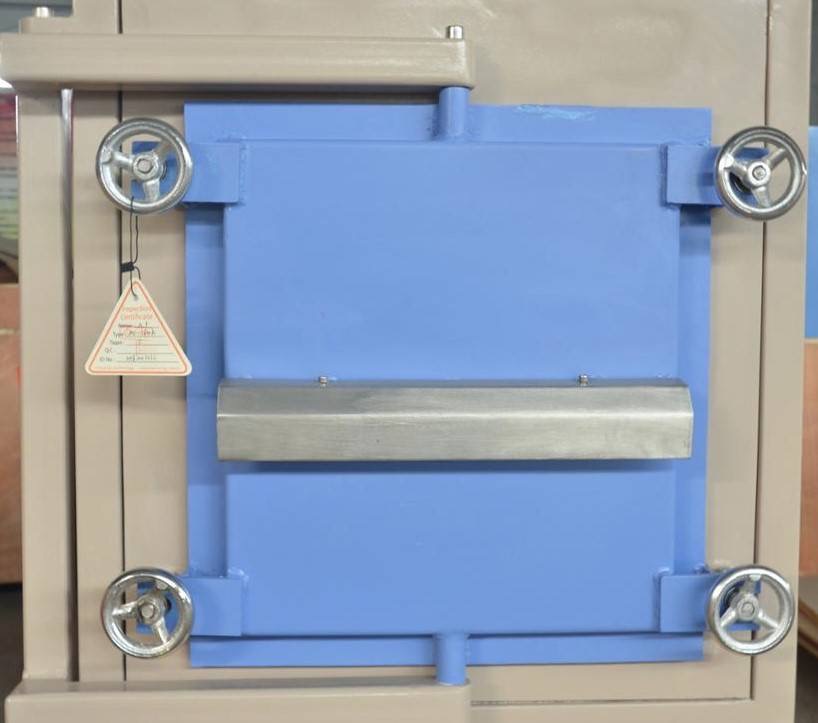

- 밀폐된 하우징과 대기 제어: 밀폐된 하우징, 실리콘 젤로 밀봉된 덮개, 실리콘 젤 개스킷이 장착된 도어를 갖춘 이 furnace는 밀폐 상태를 유지하여, 제어된 대기 공정에서 매우 중요합니다. 수냉 시스템과 유량계를 통한 가스 흐름 관리가 포함되어 있어 챔버 내부의 대기를 정밀하게 제어할 수 있습니다.
- 다목적 대기 처리: 이 furnace는 H2, Ar, N2, O2, CO, NH3를 포함한 다양한 가스를 사전 진공 처리하고 처리할 수 있습니다. 여러 개의 가스 유입구와 배출구, 연소 입구를 통해 첨단 재료 가공에 필수적인 복잡한 대기 조작이 가능합니다.
- 고급 단열 및 가열 요소: 칸탈 저항선 가열 요소와 다결정 알루미나 섬유 챔버를 활용하여, 이 용광로는 최적의 온도 균일성과 에너지 효율성을 보장합니다. 이 설정은 최대 1700°C의 고온 응용 분야를 지원하므로 광범위한 산업 및 연구 응용 분야에 적합합니다.
◼Advantages
제어된 대기 furnace는 다양한 이점을 제공하기 때문에 산업 및 연구 환경의 다양한 응용 분야에서 탁월한 선택입니다. 주요 이점은 다음과 같습니다.
- 균일한 온도 분포: Furnace는 챔버 전체에 걸쳐 일정한 온도 분포를 보장하며, 이는 정확하고 균일한 열처리 공정에 매우 중요합니다. 이 기능은 온도 균일성이 중요한 소결 및 환원 분위기에서 특히 유용합니다.
- 낮은 표면 온도: Furnace의 외부는 고온에서 작동하더라도 상대적으로 차가운 상태를 유지하여 안전성을 높이고 화상이나 우발적인 화재의 위험을 줄입니다. 이는 바람 냉각 시스템을 갖춘 이중층 하우징 디자인을 통해 달성됩니다.
- 빠른 가열 및 냉각: 통합된 풍냉 시스템과 고품질 가열 요소 덕분에 온도를 빠르게 조절할 수 있어 소결 공정의 효율성을 최적화하고 작업 사이의 가동 중단 시간을 줄일 수 있습니다.
- 고급 온도 제어: Shimaden FP93 컨트롤러가 장착된 이 용광로는 40개의 프로그래밍 가능한 세그먼트를 지원하여 가열 공정을 정밀하게 제어할 수 있습니다. 이 고급 제어 시스템은 특정 재료 요구 사항에 맞게 복잡하고 세분화된 가열 프로파일을 제공합니다.
- 다목적 분위기 제어: 이 furnace는 H2, Ar, N2, O2, CO, NH3를 포함한 여러 가스를 처리할 수 있도록 설계되었으며, 산소 함량을 최소화하기 위해 사전 진공 청소할 수 있습니다. 이러한 다목적 기능 덕분에 불활성, 환원 또는 산화 분위기에서 다양한 열처리 공정을 지원할 수 있습니다.
- 밀폐 및 안전 설계: 실리콘 젤로 밀폐된 덮개, 실리콘 젤 개스킷으로 밀폐된 문, 수냉 시스템 등의 기능은 용광로가 밀폐된 상태를 유지하도록 보장하여, 대기의 누출을 방지하고 열처리 공정의 무결성을 보장합니다.
- 내구성 및 고품질 재료: 용광로는 고온과 열 충격에 강한 다결정 알루미나 섬유로 제작되어, 용광로의 수명과 신뢰성을 보장합니다.
◼Safety Advantages
- Kintek 제어식 대기로에는 과전류 보호 기능과 과열 경보 기능이 있으며, Furnace가 자동으로 전원을 끕니다.
- Furnace에는 열전대 감지 기능이 내장되어 있어, 열전대가 파손되거나 오류가 감지되면 가열이 중단되고 경보가 울립니다.
- KT-12M Pro는 정전 복구 기능을 지원합니다. 정전 후 전원이 다시 들어오면 furnace가 로 가열 프로그램을 재개합니다.
◼Technical specifications
| Furnace 모델 | KT-17A
|
| 최대 온도 | 1700℃
|
| 지속 작동 온도 | 1600℃
|
| 진공 압력 | 0.1Mpa
|
| 진공 밸브 | 니들 밸브 (Needle-valve)
|
| Furnace 챔버 소재 | 고순도 석영
|
| 챔버 소재 | 일본 알루미나 섬유
|
발열체
| 이규화몰리브덴
|
| 가열 속도 | 0-20℃/min
|
| 온도 센서 | B형 열전대 내장
|
| 온도 컨트롤러 | 디지털 PID 컨트롤러/터치스크린 PID 컨트롤러
|
| 온도 조절 정확성 | ±1℃
|
| 온도 균일성 | ±5℃
|
전력 공급
| AC110-220V,50/60HZ
|
챔버 사이즈 (mm)
| Effective volume (L)
| 챔버 사이즈 (mm)
| Effective volume (L)
|
100x100x100
| 1
| 300x300x400
| 36
|
150x150x150
| 2 | 400x400x400
| 64 |
150x150x200
| 4.5 | 500x500x500
| 125 |
200x200x200
| 8 | 600x600x600
| 216 |
200x200x300
| 12 | 800x800x800
| 512 |
고객 디자인 크기 및 용량 허용 가능합니다.
◼Standard Package
No.
| 구성 | 수량 |
|---|
| 1 | Furnace
| 1 |
| 2 | Thermal block
| 1 |
| 3 | Crucible tong
| 1 |
| 4 | 내열 장갑
| 1 |
| 5 | 사용 설명서 | 1 |
◼Optional Setup
- 독립적인 가열로 온도 모니터링 및 기록
- PC 원격 제어 및 데이터 내보내기를 위한 RS 485 통신 포트
- 가스 주입 포트, 배기 출력 포트, 관찰 창 포트
- 다양한 사용자 친화적 기능을 갖춘 터치스크린 온도 조절기
