◼Introduction
진공 라미네이션 프레스는 유압 프레스, 전기 가열, 진공 글러브 박스를 결합한 다기능 기계입니다. 유압 프레스 플레이트에 전기 가열 플레이트가 내장되어 있어 단열과 순환 수냉이 가능하기 때문에
유압 프레스 구조의 고온을 방지할 수 있습니다. 프레스 플레이트는 진공 글러브 박스 안에 위치해 있어 산소에 민감한 가공 제품을 위한 진공 및 청정 환경을 조성할 수 있습니다.
진공 라미네이션 프레스는 일반적으로 웨이퍼 본딩, 박막 변환, LCP 라미네이션에 사용됩니다. 이 프레스는 특히 가공되는 재료의 산화나 오염을 방지하기 위해 진공과 청정 환경이 필요한 응용 분야에
유용합니다.
◼Applications
진공 라미네이션 프레스는 다음과 같은 다양한 산업 분야에서 활용됩니다.
- 웨이퍼 본딩
- 박막 변형
- LCP 라미네이션
- 항공기 내부 패널용 장식용 공학 라미네이트
- 진공 클램핑
- 진공 척킹
- 베니어링
- 진흙 도자기의 진공 성형
- 진공 클램핑 & 템플릿 라우팅
◼Detail & Parts

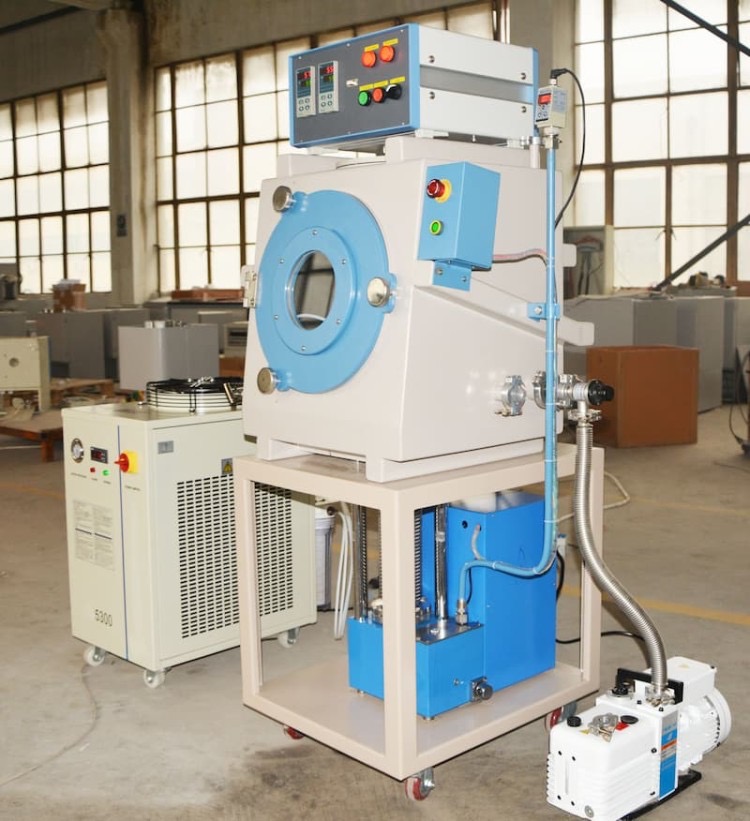

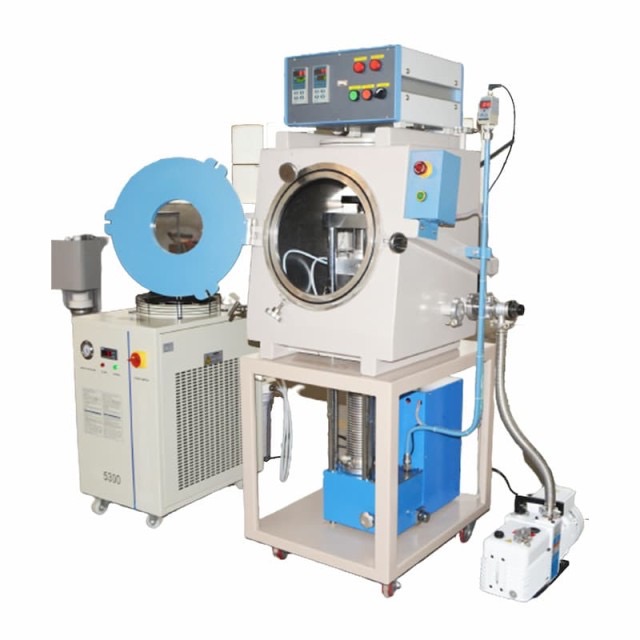

CE 인증을 받은 전기 진공 라미네이션 열 프레스로서, 최대 100mm x 100mm 크기의 웨이퍼 접합 또는 필름 변환을 위해 설계되었습니다. 최대 작동 온도는 500°C이고, 최대 압력은 20톤입니다.
◼Principle
- 진공 라미네이션 프레스는 두 개 이상의 재료 층을 서로 접착하는 데 사용되는 유압 프레스의 한 종류입니다. 이 프레스는 진공을 이용하여 층들 사이에 있는 공기를 제거함으로써 강한 접착력을 만들어 냅니다. 또한, 열을 이용하여 재료를 부드럽게 만들어 접착하기 쉽게 만듭니다.
- 진공 라미네이션 프레스는 자동차, 항공우주, 전자 산업을 포함한 다양한 산업 분야에서 사용됩니다. 금속, 플라스틱, 복합재료를 포함한 다양한 재료를 접착하는 데 사용됩니다.
◼Advantages
- 진공 글러브 박스는 산소에 민감한 가공 제품에 진공 및 청정 환경을 제공합니다.
- 유압 프레스, 전기 가열, 진공 글러브 박스의 통합 기능.
- 정확한 온도 및 압력 제어로 최적의 접착 결과를 보장합니다.
- 전기 가열판은 유압 프레스 구조에 영향을 미치는 고온을 방지합니다.
- 웨이퍼 접착, 박막 변환, LCP 라미네이션을 포함한 다양한 응용 분야에 적합합니다.
- 진공 멤브레인 시스템이 광택이나 질감의 손실 없이 가열된 라미네이트를 형성하기 때문에 열에 민감한 재료에 이상적입니다.
- 라미네이트를 형성하고 깊은 홈에 접착할 수 있으며, 터지거나 기포가 생기지 않습니다.
- 효율적이고 효과적인 라미네이션 공정을 위해 여러 기능을 결합한 다목적 기계입니다.
| 치수 (Dimensions) | Over-all: 775mm(L) x 550mm(W) x 1325mm(H)
|
|---|
| 구조 | - 최대 작동 온도 500ºC의 고온 내성 크롬강으로 제작된 135 x 135 mm 크기의 평평한 가열판 2개
- 500ºC의 작동 온도
- 1000W 가열 소자가 가열판의 중앙에 삽입되어 빠른 가열이 가능
- 최대 135x135mm 가열판에 적재: 500°C에서 10톤(55kg/cm2); 상온에서 20톤(110kg/cm2)
- 두 개의 정밀 온도 조절기가 두 개의 가열판을 개별적으로 제어
- 30개의 프로그래밍 가능한 세그먼트로 구성
- 냉각을 돕기 위해 가열판의 상단과 하단에 수냉식 재킷이 내장
|
유압 펌프
| - 수정된 전기 유압 프레스는 진공 챔버에 연결되어 있습니다.
- 두 가열판 사이의 이동 거리: 15mm.
- 디지털 압력계를 통해 자동 최대 압력 제어
- 압력 정확도: +/-0.01 Mpa (0.1 kg/cm²)
- 최대 작동 온도 500ºC를 위해 수냉식 플레이트가 설치된 두 개의 평평한 가열판
- 작동 온도가 200 ºC를 초과할 경우, 가열판을 냉각하기 위해 수냉식 냉각장치가 필요합니다(15L/min 이상).
|
온도 조절 및 압력 표시
| - 30개의 프로그래밍 가능한 세그먼트가 있는 두 개의 정밀 온도 컨트롤러가 가열판을 제어합니다.
- +/- 1°C의 정확도로 개별적으로.
- 온도 컨트롤러에는 PID 자동 조정 기능, 과열 보호 기능, 열전대 단선 보호 기능이 있습니다.
- 최대 온도: 500°C, 정확도 +/- 1°C의 불활성 가스 또는 진공 상태에서.
- 최대 가열 속도: 2.5°C/분
- 소프트웨어와 PC 인터페이스는 컨트롤러에 내장되어 있으며, RS232 커넥터를 통해 PC에 연결하여 컴퓨터로 제어할 수 있습니다.
- 디지털 압력계(컨트롤러)는 진공 챔버 외부에 내장되어 있습니다.
- 원하는 압력 값을 설정하여 전기 유압 프레스를 자동으로 멈출 수 있습니다.
|

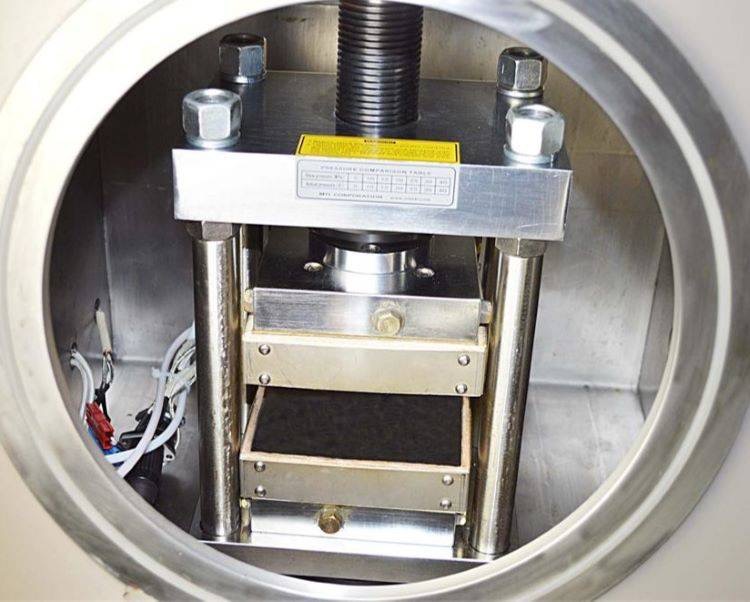

| 진공 챔버 | - 전기 유압 프레스와 가열판이 진공 챔버 내부에 배치됩니다.
- 진공 챔버는 SS304로 만들어졌으며, 크기는 525Lx480Wx450H(mm)입니다.
- 진공 챔버 용량: 약 75리터.

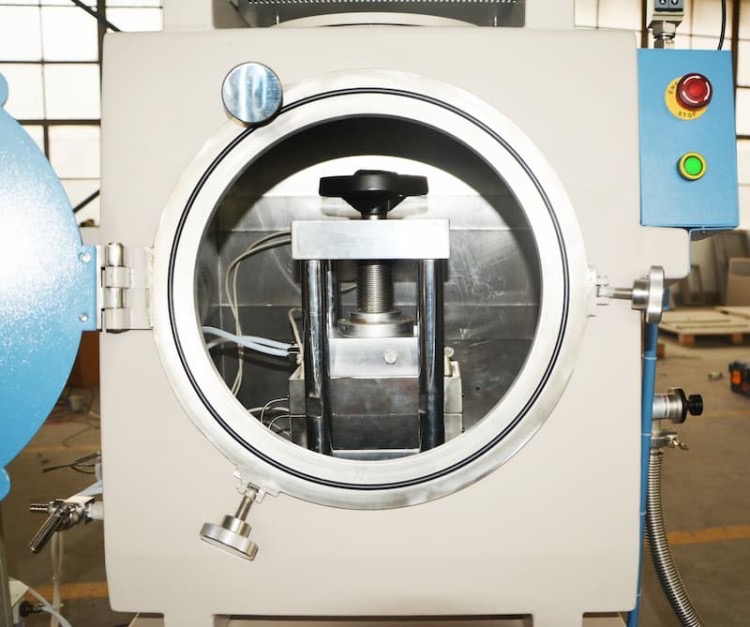

- 300mm 직경의 진공 밀폐형 힌지식 문과 150mm 직경의 석영 유리창이 설치되어 있어 시료를 쉽게 넣고 관찰할 수 있습니다.
- 실리콘 O링은 모든 진공 밀봉에 사용할 수 있습니다.
- 정밀 디지털 진공 게이지(10E-4 torr)가 진공실에 설치되어 있습니다.
|

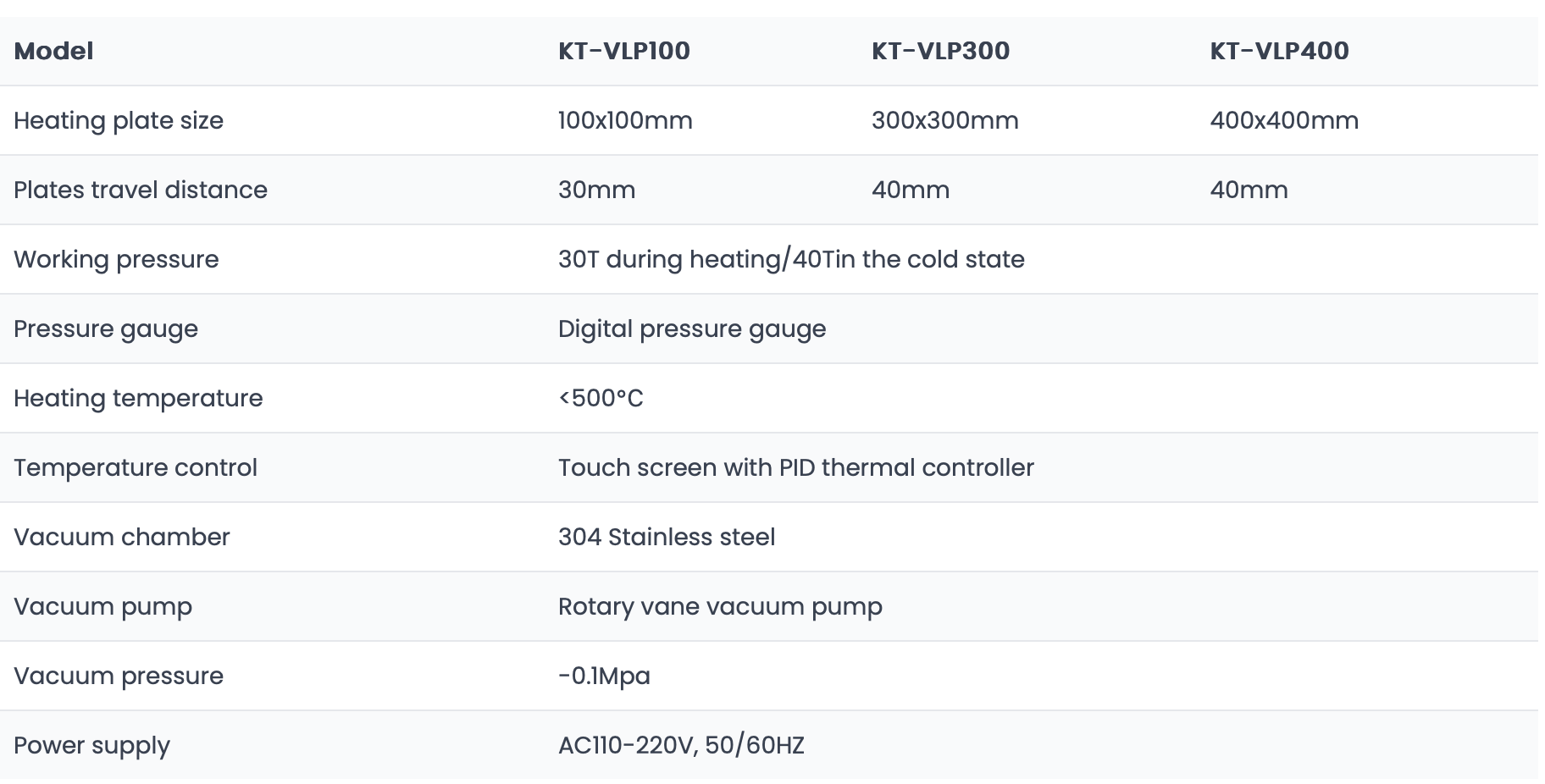

◼Technical parameters
◼Features
진공 라미네이션 프레스는 전자, 인쇄 회로 기판, 장식용 라미네이트, 벌집 패널 등 다양한 산업 분야에 사용하도록 설계된 특수 유압 압축 프레스입니다. 이 프레스는 라미네이션 공정을 향상시킬 뿐 아니라 고품질의 결과를 보장하는 고급 기능으로 두각을 나타냅니다. 진공 라미네이션 프레스의 주요 이점은 다음과 같습니다.
- 정확한 온도 및 압력 제어: 여러 개의 구멍이 있는 이 프레스는 온도와 압력을 정확하게 조절할 수 있어 다양한 재료에 최적의 접착 조건을 제공합니다. 이러한 정밀성은 라미네이트의 무결성과 품질을 유지하는 데 매우 중요합니다.
- 다용도 가열 옵션: 전기 히터, 스팀, 고온 오일을 사용하여 압반을 가열할 수 있어 다양한 재료와 용도에 맞게 가열 요구 사항을 유연하게 조정할 수 있습니다. 이러한 다용도 기능 덕분에 다양한 산업 분야의 요구 사항에 맞게 프레스의 설정을 조정할 수 있습니다.
- 내부 냉각 시스템: 신속한 처리가 필요한 용도의 경우, 압반이 내부적으로 냉각됩니다. 이 기능은 냉각 시간을 크게 줄여 프레스의 전반적인 생산성을 향상시킵니다.
- 진공 환경: 열 압착판은 진공 음압 상자에 배치되어, 공기 주머니와 오염 물질이 없는 제어된 환경이 필요한 작업에 이상적입니다. 이 진공 설정은 특히 섬세한 재료와 고정밀 제품에 유용합니다.
- 광범위한 응용 분야: 직선 및 곡선 베니어 패널부터 탄소 섬유 작업 및 진공 주입에 이르기까지, 진공 라미네이션 프레스는 다양한 작업을 처리할 수 있습니다. 따라서 정교한 라미네이션 공정이 필요한 산업에 매우 유용한 도구입니다.
