◼Product Application
당사의 304/316 스테인리스 스틸 진공 볼 밸브와 스톱 밸브는 극한의 진공 시스템에 맞게 세심하게 설계되어 다양한 산업 및 과학 분야에서 필수적인 제품입니다. 이 밸브는 혹독한 환경을 견디도록
설계되어 중요한 작업에서 신뢰할 수 있는 성능을 보장합니다. 다음은 이 밸브가 광범위하게 사용되는 주요 분야입니다.
- 반도체 제조: 반도체 생산에서 진공 상태의 정밀한 제어는 매우 중요합니다. 이 밸브는 진공 펌프 시스템과 가스 전송 시스템에 사용되어 제조 공정의 무결성과 효율성을 보장합니다.
- 태양광 산업: 진공 코팅 장비와 PECVD(플라즈마 강화 화학 기상 증착) 장비에 적용되는 당사의 밸브는 최적의 진공 수준을 유지하는 데 필요한 밀봉과 제어를 제공합니다.
- 과학 연구 실험실: 고진공 실험 장비와 진공 건조 장비는 당사 밸브의 우수한 밀폐성과 내구성 덕분에 첨단 연구 및 개발 활동을 지원할 수 있습니다.
- 진공 코팅: 진공 상태에서 정밀한 코팅이 필요한 산업 분야에서 당사 밸브는 코팅 공정의 안정성과 신뢰성을 보장합니다.
◼Product Feature
당사의 304/316 스테인리스 스틸 진공 볼 밸브와 스톱 밸브는 우수한 디자인과 소재 선택으로 차별화되어 다양한 산업 분야의 요구를 충족합니다. 다음은 당사 제품을 차별화하는 주요 특징입니다.
- 적용 소재:
- 304 스테인리스 스틸: 일반적인 부식 환경에 적합하며, 내구성과 비용 효율성의 균형을 제공합니다.
- 316 스테인리스 스틸: 부식성이 매우 강한 환경에 적합하며, 까다로운 용도에 대한 향상된 부식 저항성을 제공합니다.
- 밸브 유형:
- 진공 볼 밸브: 볼 씰 디자인을 특징으로 하는 이 밸브는 빠른 전환과 우수한 씰링 성능을 제공하여 빠르고 효율적인 진공 제어에 적합합니다.
- 진공 스톱 밸브: 스톱 씰 디자인을 채택한 이 밸브는 진공 상태에서 정밀한 제어와 안정성이 필요한 분야에 적합합니다.
- 밀봉 소재: PTFE와 바이톤 같은 고성능 실링 재료가 사용되어 탁월한 진공 밀봉을 보장하고 극한의 조건에서도 무결성을 유지합니다.
- 작동 모드: 수동, 공압, 전동 옵션으로 제공되는 저희 밸브는 다양한 자동화 요구를 충족시켜 줌으로써 유연성과 조작의 용이성을 제공합니다.
- 연결 방식: 플랜지, 나사, 용접 등 다양한 연결 방식을 통해 다양한 시스템 구성과 호환성을 보장함으로써 설치의 편리성을 향상시킵니다.
◼Detail & Parts

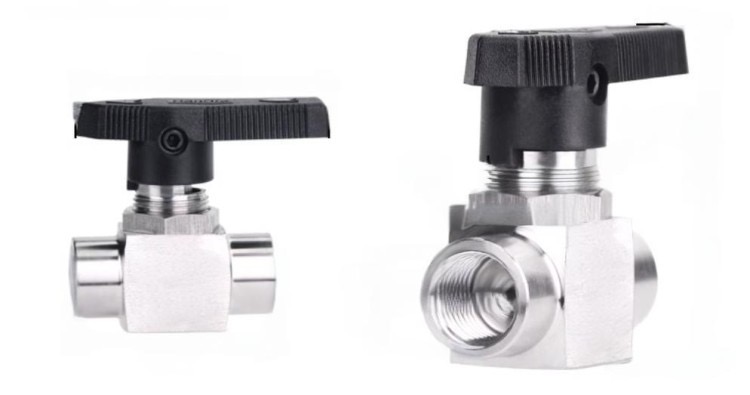

Internal thread ball valve

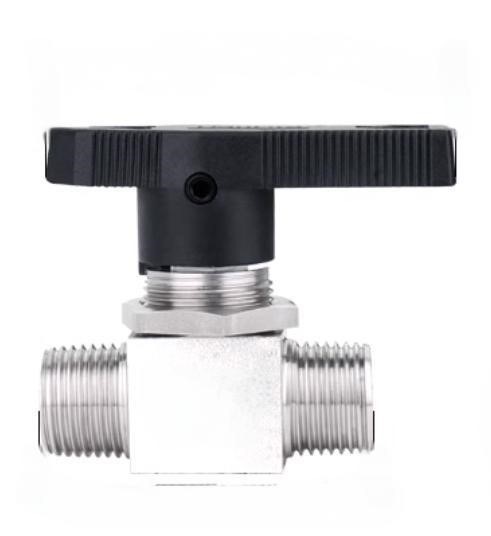

External thread ball valve

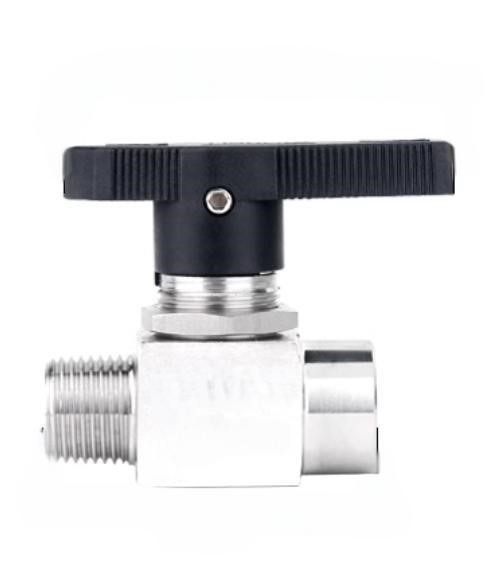

Internal and external thread ball valve

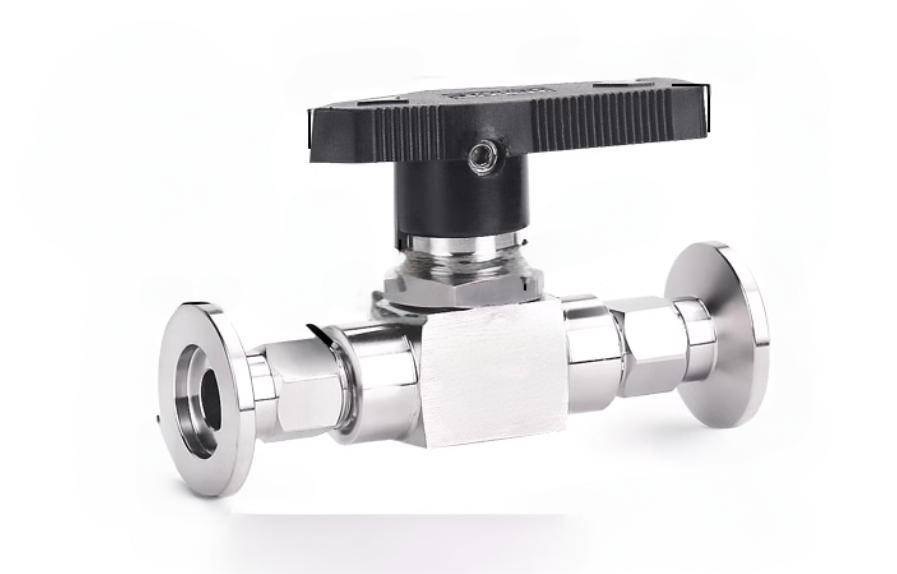

KF Vacuum Ball Valve
◼Working Principle
304/316 스테인리스 스틸 진공 볼 밸브와 스톱 밸브의 작동 원리를 이해하는 것은 고진공 시스템에서 효과적으로 적용하기 위해 필수적입니다.
다음은 이러한 밸브의 작동 방식에 대한 자세한 개요입니다.
- 진공 볼 밸브: 볼 밸브는 밸브 본체 내의 구형 디스크를 회전시켜 작동합니다. 볼이 흐름 경로와 일직선이 되면 밸브가 열려 유체나 가스가 통과할 수 있게 됩니다. 볼이 흐름 경로와 직각을 이루면 밸브가 닫혀서 통로를 효과적으로 밀봉합니다. 이 설계는 진공 상태를 유지하는 데 중요한 빠르고 안정적인 전환을 보장합니다.
- 진공 스톱 밸브: 스톱 밸브는 밀봉 요소(보통 디스크나 쐐기)를 유로에 밀어 넣는 방식으로 작동합니다. 밀봉 요소가 유로를 막는 위치에 놓이면 밸브가 닫힙니다. 이 정밀한 제어 메커니즘은 미세 조정과 안정적인 진공 조건이 필요한 분야에 이상적입니다.
- 밀폐 메커니즘: 두 가지 유형의 밸브 모두 PTFE와 바이톤과 같은 첨단 밀폐 소재를 사용합니다. 이 소재들은 탁월한 밀폐 성능을 제공하여 누출을 방지하고 높은 진공 수준을 유지합니다. 밀폐 요소는 극한의 온도와 압력을 견디도록 설계되어 장기적인 신뢰성을 보장합니다.
◼Product Advantage
당사의 304/316 스테인리스 스틸 진공 볼 밸브와 스톱 밸브는 여러 가지 장점을 가지고 있어 고진공 응용 분야에서 선호되는 선택입니다. 주요 이점은 다음과 같습니다.
- 부식 저항성: 고품질 304/316 스테인리스 스틸로 제작된 저희 밸브는 우수한 부식 저항성을 제공하여 내구성이 가장 중요한 혹독한 산업 환경에 적합합니다.
- 높은 강도와 긴 수명: 견고한 디자인과 프리미엄 소재는 높은 기계적 강도와 연장된 서비스 수명을 보장하여 잦은 교체와 유지보수의 필요성을 줄여줍니다.
- 다용도 작동: 수동, 공압, 전기 작동 모드로 제공되는 노즈비 밸브는 다양한 자동화 요구를 충족시켜 주며, 기존 시스템에 유연하고 쉽게 통합할 수 있습니다.
- 폭넓은 적용 범위: 작동 압력 범위가 10^-8 mbar에서 1000 mbar이고, 온도 범위가 -196°C에서 200°C인 이 밸브는 광범위한 산업 및 과학 분야에 적합합니다.
- 정밀 제어: 진공 스톱 밸브의 설계는 정밀한 제어를 가능하게 해, 미세 조정과 안정적인 진공 조건이 필요한 응용 분야에 이상적입니다.
- 용이한 설치: 플랜지, 나사, 용접 등 다양한 연결 방법을 통해 다양한 시스템 구성과 호환이 가능하므로 설치와 통합이 간단합니다.
요약하자면, 304/316 스테인리스 스틸 진공 볼 밸브와 스톱 밸브는 뛰어난 성능, 신뢰성, 내구성을 제공하도록 설계되어 중요한 산업 및 과학 응용 분야에서 고진공 시스템에 이상적인 선택입니다.
◼Technical specifications
| 매개 변수 항목 | 상세 설명
|
|---|
제품 유형
| 진공 볼 밸브/진공 스톱 밸브
|
| 소재 | 304/316 스테인리스 스틸
|
| 작동 압력 | 10^-8 mbar - 1000 mbar
|
| 작동 온도 | -196°C - 200°C
|
누출률
| ≤10^-9 mbar·l/s
|
작동 모드
| 수동식/공압식/전동식
|
| 연결 모드 | 플랜지/나사/용접
|
| 사이즈 | DN10 - DN100
|
| 적용 분야 | 반도체, 태양광, 과학 연구
|
