킨텍솔루션 (Kintek Solution) l Electrode Lead For High-Precision Applications

◼Product Application

초고진공 전원 전극 커넥터 (플랜지 타입)는 초고진공 환경에서 안정적인 연결을 가능하게 하도록 설계된 특수 부품입니다. 이 제품은 극도의 진공 조건에서 안정적이고 안전한 연결을 유지하는 것이

중요한 고정밀 응용 분야에 필수적입니다. 주요 응용 분야는 다음과 같습니다.

반도체 제조 장비: 웨이퍼 제조, 에칭, 증착 공정에서 초고진공 환경에서 장비가 안정적으로 작동할 수 있도록 하는 데 사용됩니다.
입자 가속기: 입자 가속기 공동을 외부 회로와 연결하여 입자 빔의 안정적인 전송을 보장합니다.
우주 시뮬레이션 장비: 우주 환경을 시뮬레이션하고 우주선 테스트를 위한 안정적인 전력 연결을 제공하는 데 사용됩니다.
고에너지 물리학 실험: 입자 검출기와 데이터 수집 시스템을 연결하여 실험 데이터의 정확성을 보장합니다.
초고진공 밀폐 전극 연결이 필요한 기타 분야: 다양한 고정밀 분야의 특수한 요구 사항을 충족합니다.

◼Product Feature

초고진공 전원 전극 커넥터 (플랜지 타입)는 초고진공 환경에서 최적의 성능을 보장하기 위해 여러 가지 고급 기능으로 설계되었습니다.

초고진공 밀봉: 특수 세라믹 또는 금속 밀봉 기술을 활용하여 10^-10 Pa 이상의 진공 밀봉 성능을 달성함으로써 초고진공 환경의 엄격한 요구 사항을 충족합니다.
우수한 전도성: 납 소재는 고순도 무산소 구리 또는 은도금 구리로 만들어져 우수한 전도성과 매우 낮은 저항률을 제공하여 안정적이고 신뢰할 수 있는 신호 전송을 가능하게 합니다.
높은 온도 및 압력 저항력: 밀봉 소재는 높은 온도와 압력을 견딜 수 있도록 설계되어 고온 진공 환경과 극한의 작업 조건에서 안정적이고 장기적인 작동을 가능하게 합니다.
다양한 사양 제공: 다양한 플랜지 사양과 리드 길이 옵션을 제공합니다(CF16, CF25, CF40, CF63, CF100, KF16, KF25, KF40, KF50, KF63, 그리고 다양한 초진공 시스템에 맞출 수 있는 맞춤형 옵션 포함).
용이한 설치: 편리하고 빠른 설치를 위한 합리적인 구조 설계를 특징으로 하며, 유지 보수가 용이하고 설치 시간과 비용을 줄여줍니다.

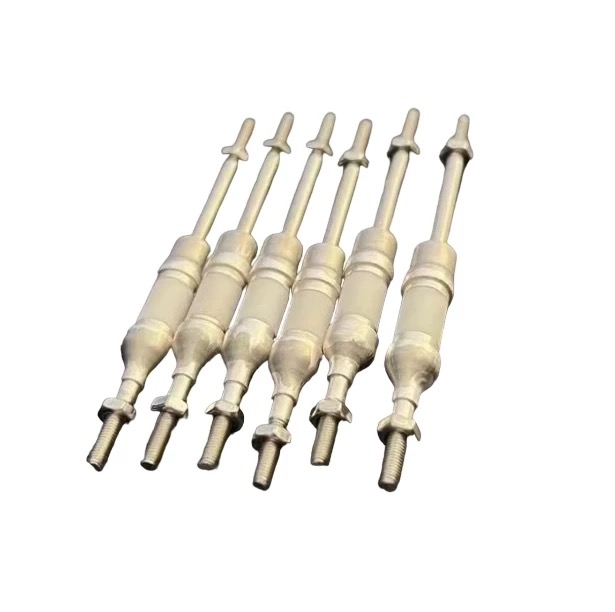

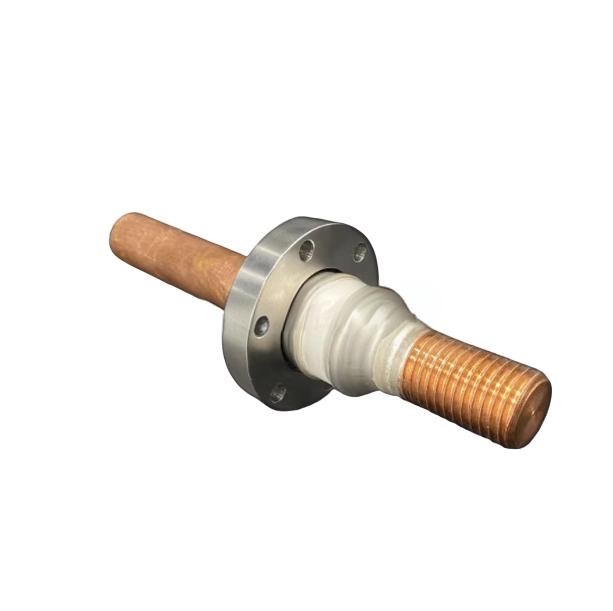

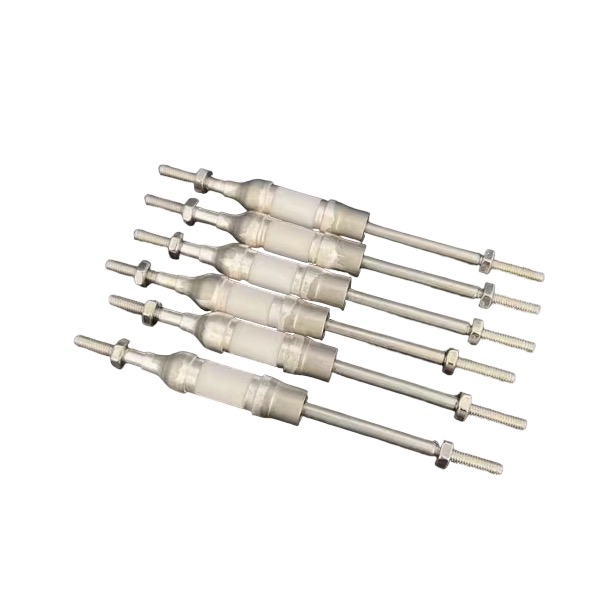

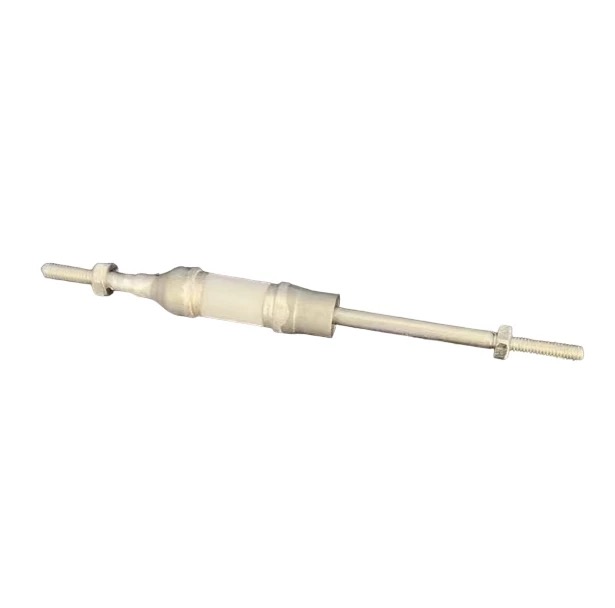

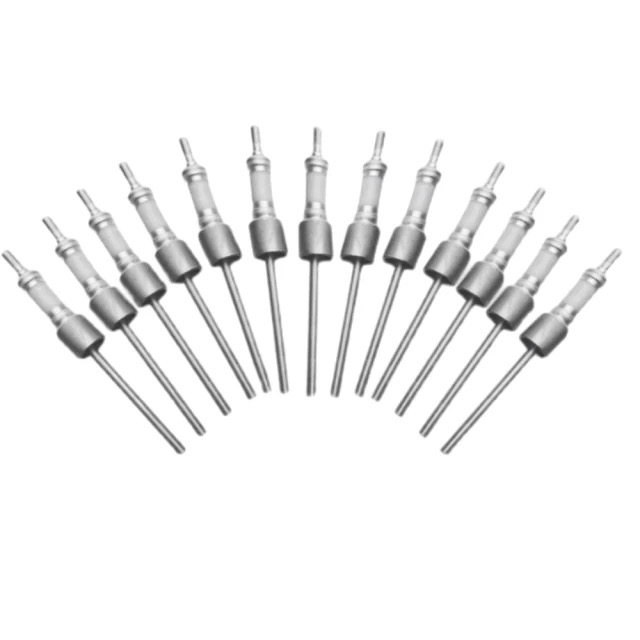

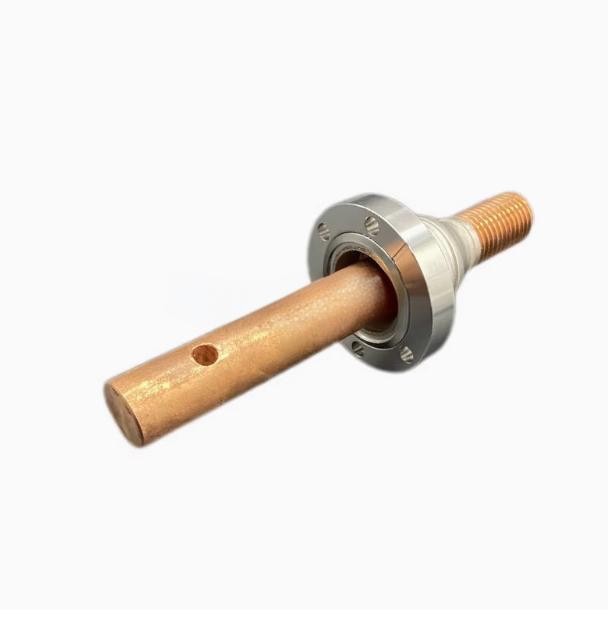

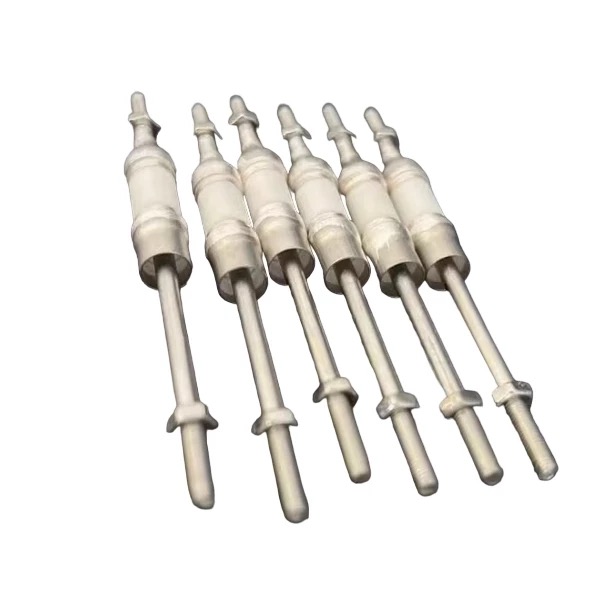

◼Detail & Parts

◼Working Principle

초고진공 전원 전극 커넥터 (플랜지 타입)는 초고진공 상태에서 전원 전극과 외부 회로 사이의 안정적인 연결을 유지하는 원리로 작동합니다. 주요 구성 요소와 메커니즘은 다음과 같습니다.

밀봉 기술: 이 제품은 첨단 세라믹 또는 금속 밀봉 기술을 사용하여 초고진공 밀봉을 달성함으로써 내부 환경이 외부 대기압 및 오염 물질로부터 격리되도록 합니다.
전도성 재료: 고순도 무산소 구리 또는 은도금 구리 리드를 사용하여 저항을 최소화하고 전도성을 극대화함으로써 효율적인 전력 및 신호 전송을 가능하게 합니다.
구조 설계: 이 설계는 다양한 초고진공 시스템에 맞게 맞춤화할 수 있는 플랜지 사양과 리드 길이를 포함하고 있어 호환성과 최적의 성능을 보장합니다.
온도 및 압력 관리: 재료와 설계는 고온과 고압을 견딜 수 있도록 선택되어, 성능 저하 없이 극한 조건에서도 지속적인 작동이 가능합니다.

◼Product Advantage

초고진공 전원 전극 커넥터 (플랜지 타입)는 고정밀 응용 분야에 적합한 탁월한 선택이 될 수 있는 몇 가지 장점을 제공합니다.

전문적인 맞춤화: 고객의 특정 요구를 충족시키기 위해 제품 사양, 재료, 길이를 맞춤화할 수 있어 개인화된 솔루션을 제공합니다.
품질 보증: 고품질의 원자재와 첨단 생산 공정을 통해 제조된 제품은 안정적이고 신뢰할 수 있는 성능을 제공하여 내구성과 수명을 보장합니다.
합리적인 가격: 품질 저하 없이 경쟁력 있는 가격을 제공하여 높은 비용 효율성을 제공하고 고객의 비용을 절감합니다.

이 제품은 초고진공 환경의 엄격한 요구 사항을 충족하도록 설계되어 광범위한 고정밀 응용 분야에서 신뢰할 수 있고 효율적인 연결을 보장합니다.

◼Technical specifications

매개 변수 설명	옵션
플랜지 사양	CF16, CF25, CF40, CF63, CF100, KF16, KF25, KF40, KF50, KF63 (커스터마이징 가능)
Lead Length	100mm, 200mm, 300mm, 500mm, 1000mm (커스터마이징 가능)
최대 작동 온도	400°C (커스터마이징 가능)
최대 작동 압력	10^-10 Pa
Sealing material (밀봉재)	세라믹, 메탈

◼ Warnings

운영자의 안전이 가장 중요한 문제입니다! 주의를 기울여 장비를 작동하세요. 인화성 및 폭발성 또는 독성 가스로 작업하는 것은 매우 위험하므로 작업자는 장비를 시작하기 전에 필요한 모든 예방 조치를 취해야 합니다. 원자로 또는 챔버 내부에서 양압으로 작업하는 것은 위험하므로 작업자는 안전 절차를 엄격하게 준수해야 합니다. 특히 진공 상태에서 공기 반응성 물질로 작업할 때는 더욱 주의를 기울여야 합니다. 누출이 발생하면 장치 내부로 공기가 유입되어 격렬한 반응이 일어날 수 있습니다.
