◼Product Application

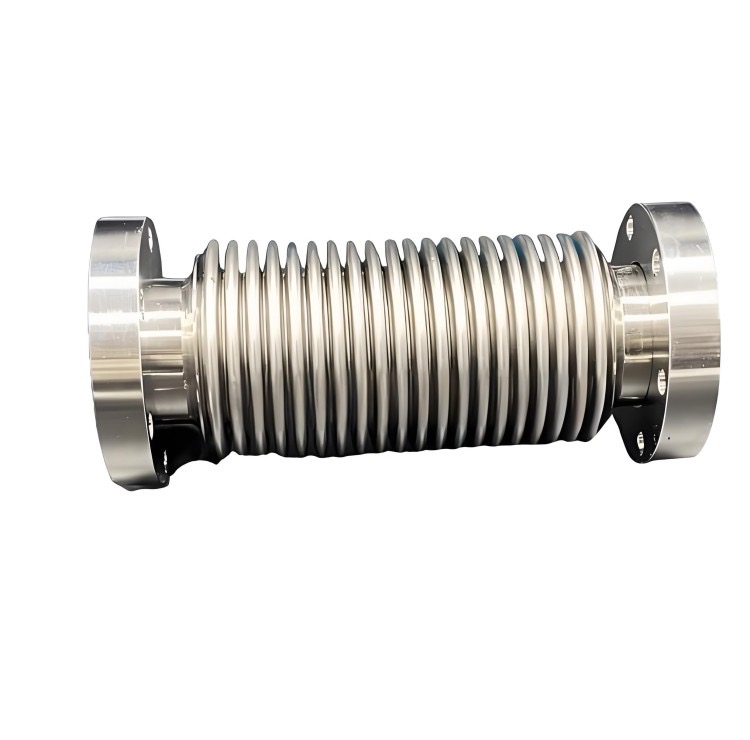

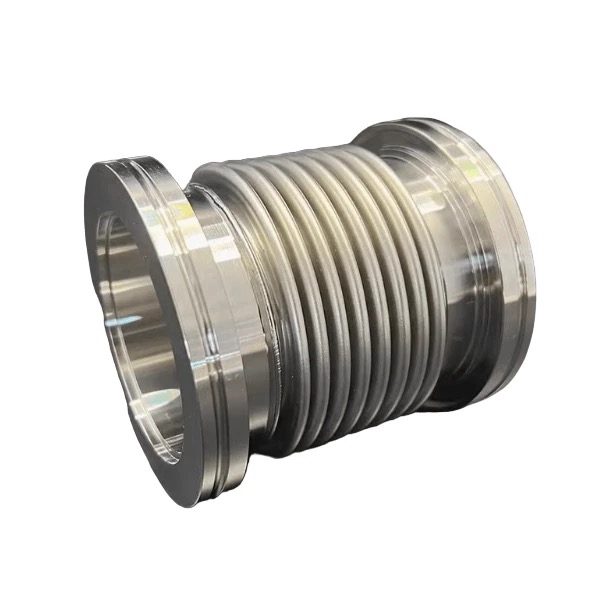

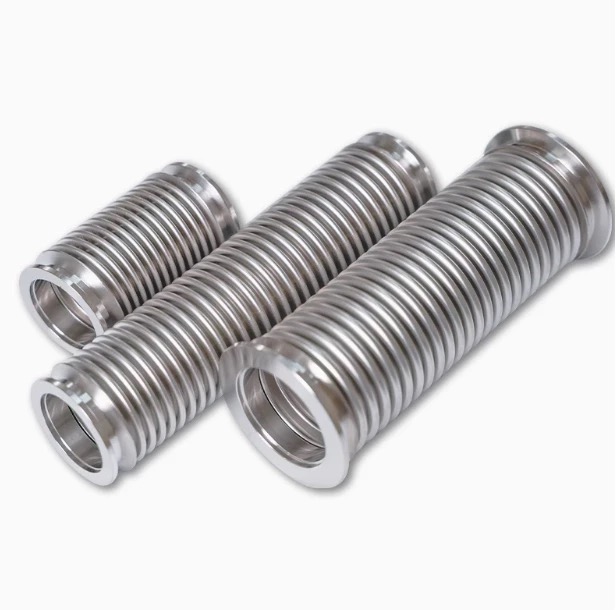

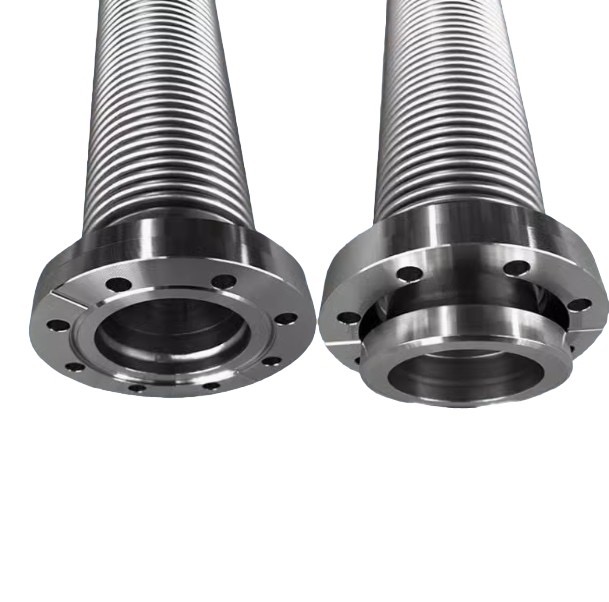

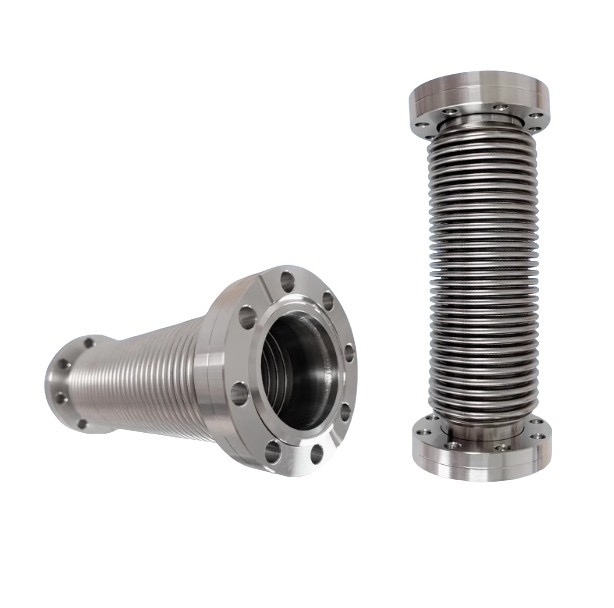

304와 316 스테인리스 스틸로 만들어진 진공 벨로우는 다양한 고진공 환경에서 필수적인 구성 요소입니다. 이 벨로우는 진공 시스템의 여러 부분을 연결하여 효율적이고 안정적인 작동을 보장하도록
설계되었습니다. 그 적용 범위는 다음과 같은 여러 산업 분야에 걸쳐 있습니다.
- 반도체 제조: 반도체 생산에서 높은 진공도를 유지하는 것은 매우 중요합니다. 진공 벨로우즈는 진공 환경의 무결성을 보장하는 데 필요한 유연성과 밀폐성을 제공합니다.
- 진공 코팅: 진공 코팅 과정에서 이 벨로우즈는 코팅의 균일한 도포에 필수적인 안정적인 진공 상태를 유지하는 데 도움이 됩니다.
- 진공 금속 공학: 진공 조건이 필요한 금속 공학 공정에서 이 벨로우즈는 진공 상태를 안정적으로 유지하여 원하는 금속 반응을 촉진합니다.
- 진공 동결 건조: 동결 건조 기술에 의존하는 산업에서 진공 벨로우는 진공 상태를 유지하는 데 핵심적인 역할을 수행하여 건조된 제품의 품질을 보장합니다.
- 기타 산업: 고진공 환경이 필요한 모든 산업에서 진공 벨로우스를 사용하면 진공 상태를 유지하는 데 필요한 유연성과 밀봉 기능을 제공하기 때문에 이점을 얻을 수 있습니다.
◼Product Feature
진공 벨로우는 고진공 시스템에서 필수적인 몇 가지 주요 기능을 갖추고 있습니다.
- 우수한 밀폐 성능: 고품질 고무 또는 불소 고무 소재로 제작된 이 벨로우는 극한의 진공 조건을 견딜 수 있어 시스템이 밀폐된 상태로 작동할 수 있도록 합니다.
- 우수한 유연성: 벨로우즈 디자인은 상당한 굽힘과 비틀림이 가능하므로 다양한 설치 시나리오와 연결 요구에 매우 적합합니다.
- 강한 부식 저항력: 스테인리스 스틸을 포함한 다양한 재질 옵션을 갖춘 이 벨로우는 다양한 부식성 매체에 노출되어도 견딜 수 있어 서비스 수명을 연장할 수 있습니다.
- 다양한 사양: 다양한 내경, 길이, 연결 방법을 갖춘 진공 벨로우는 다양한 진공 시스템의 특정 요구 사항에 맞게 맞춤 제작할 수 있습니다.
- 쉬운 설치 및 유지보수: 이 벨로우의 단순한 구조 덕분에 설치와 유지보수가 쉬워 전체 운영 비용이 절감됩니다.
◼Detail & Parts
◼Technical specifications
매개변수
| 사양
|
|---|
| 두께 | KF16/KF25 0.2 and KF40/KF50 0.25
|
파형
| 파형 변경
|
| 파장 | 5/6.5/8/9
|
| 소재 | 304 Stainless Steel
|
튜브 외경
| 26/34/53/64
|
튜브 직경
| 30/40/55/75mm
|
Ultimate vacuum
| 0.000000001pa
|
투과성
| 5*10^-10pa.m3/s 미만
|
| 유연성 | 부드럽고, 말아서 접을 수 있으며, 필요에 따라 늘릴 수 있음
|
| 사용 범위 | 수입 펌프, 조합 펌프, 분자 펌프, 확산 펌프, 양극 회전 날개 펌프, 냉각 펌프, 진공 펌프
|
벨로우즈의 기술적 내용은 매우 높으며, 품질, 용접 공정, 스테인리스 스틸 소재, 두께, 부드러움, 파형, 투과성, 절대 진공 값, 금속 피로 등을 증명하기 위해 헬륨 테스트가 필요합니다.
목적에 따라 다양한 등급의 벨로우즈를 선택해야 합니다.
|
Chuck의 외경을 측정하고 그에 맞는 벨로우즈 모델을 구입하십시오. (아래 표 참조)
Chuck 외경
| 사양
|
|---|
30mm
| KF16
|
40mm
| KF25
|
| 55mm | KF40
|
| 75mm | KF50
|
국제 표준 부품의 크기는 일정하며, 길이는 고객 요구 사항에 따라 맞춤 제작할 수 있습니다.
|
Introduction to hose and expansion parameters
얇은 금속 벨로우즈의 특징은 상대적으로 부드럽고, 구부러지고 압축될 수 있으며, 높은 주파수로 진동할 수 있고, 장비의 축 방향 움직임을 따라갈 수 있다는 것입니다.
직경
| Wall 두께
| 최소 벤딩 구간
|
|---|
KF16
| 0.15
| ±14%
|
KF25
| 0.15
| ±16%
|
KF40
| 0.15 | ±22%
|
KF50
| 0.15
| ±23%
|
ISO63
| 0.2
| ±26%
|
ISO80
| 0.2 | ±26%
|
ISO100
| 0.2
| ±27.5%
|
Introduction and expansion parameters of rigid pipes
파이프 라인의 진동을 흡수하고, 파이프 라인의 각도와 측면 변위를 흡수하며, 배관 오류로 인한 응력을 흡수할 수 있습니다. 열팽창을 흡수하고 설치가 쉽습니다.
직경
| Wall 두께
| 최소 벤딩 구간
|
|---|
KF16
| 0.15 | 30
|
| KF25 | 0.2 | 70 |
KF40
| 0.2 | 90 |
KF50
| 0.25 | 140 |
ISO63
| 0.25
| 150 |
ISO80
| 0.25
| 220 |
ISO100
| 0.25
| 280 |
◼Working Principle
진공 벨로우즈의 작동 원리는 진공 시스템의 다양한 구성 요소 사이에 유연하고 밀폐된 연결을 제공하여 안정적인 진공 상태를 유지하는 능력에 기반합니다.
작동 원리는 다음과 같습니다.
- 유연한 연결: 벨로우는 고탄성 소재로 만들어져 구부러지고 비틀릴 수 있어 진공 시스템의 다양한 구성 요소를 진공 상태를 유지하면서 쉽게 연결할 수 있습니다.
- 압력 저항: 이 벨로우는 상당한 압력 차이를 견딜 수 있도록 설계되어 다양한 조건에서도 진공 상태를 안정적으로 유지할 수 있습니다.
- 밀폐 메커니즘: 진공 벨로우의 구조에 사용되는 고무, 불소 고무 등의 재료는 우수한 밀폐성을 제공하여 진공 상태를 손상시킬 수 있는 누출을 방지합니다.
- 적응성: 벨로우의 디자인은 다양한 구성과 설치에 적응할 수 있도록 해 다양한 진공 시스템 설정에 다용도로 사용할 수 있습니다.
◼Product Advantage
진공 벨로우는 고진공 시스템에 적합한 몇 가지 장점을 가지고 있습니다.
- 효율적인 연결: 이 벨로우즈는 진공 시스템의 다양한 구성 요소들 사이에 빠르고 효율적인 연결을 가능하게 해줌으로써 작업 효율성을 크게 향상시키고 가동 중단 시간을 줄여줍니다.
- 안정적인 진공: 우수한 밀폐 성능과 압력 저항성을 갖춘 진공 벨로우즈는 장시간 동안 진공 상태를 안정적으로 유지하여 지속적이고 신뢰할 수 있는 작동을 가능하게 합니다.
- 안전성과 신뢰성: 안전하고 환경친화적인 재료로 제작된 이 벨로우즈는 수명이 길어 자주 교체할 필요가 없고 유지보수 비용이 적게 듭니다.
- 맞춤형 옵션: 다양한 사양과 재료를 사용할 수 있어 다양한 진공 시스템의 특정 요구 사항을 충족하는 맞춤형 설정이 가능하므로 최적의 성능을 보장합니다.
요약하자면, 304 및 316 스테인리스 스틸로 만든 진공 벨로우는 다양한 산업 분야에서 효율적이고 안정적인 진공 환경을 유지하는 강력한 솔루션을 제공합니다. 다용도성, 내구성, 사용 편의성 덕분에
고성능 진공 시스템에 없어서는 안 될 구성 요소입니다.
