킨텍솔루션 (Kintek Solution) l Levitation Induction Melting Furnace

◼Applications

진공 부양 용해로는 수냉식 crucible를 이용한 전자기 유도 진공 부양 용해법을 적용한 새로운 용해로입니다. 진공 상태에서 유도 코일에 의해 형성된 고주파 또는 중주파 교류 전기장에 용융 금속 또는

비금속 고체를 배치하고, 수냉식 금속 crucible를 자기장의 “에너지 수집기”로 사용하여 에너지 자기장 에너지가 도가니의 체적 공간에 집중되도록 한 다음, 표적 용융 재료의 표면 근처에 강한 와전류가

형성되도록 하는 것입니다.

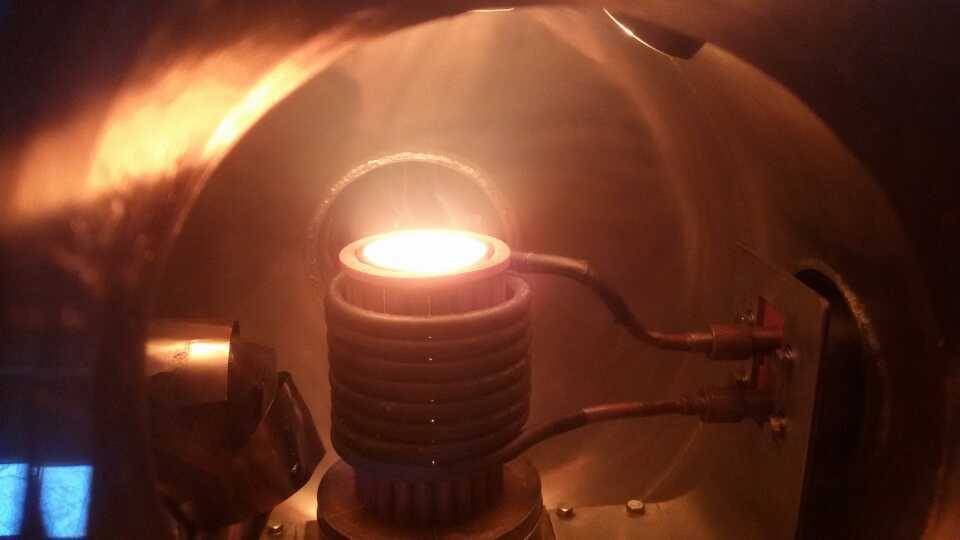

한편으로는, 줄 열이 목표 용융 물질에 방출되고, 다른 한편으로는, 로렌츠 힘장이 형성되어 목표 용융 물질을 부유(또는 반부유)시키고 교반합니다. 자기 부상의 영향으로 목표 용융 물질이 crucible의

내벽에서 분리되어, 목표 용융 물질과 crucible 벽 사이의 열 방출 행동이 전도 열 방출에서 복사 열 방출로 바뀌게 되고, 이로 인해 열 방출 속도가 감소합니다.

대상 용융 재료는 매우 높은 온도 (1700℃-2000℃)에 도달할 수 있으며, 이는 고융점 금속 또는 그 합금의 제련에 적합합니다.

◼Detail & Parts

진공 자기부상 제련법은 최근 몇 년 동안 급속하게 발전한 제련법입니다.

주로 고융점, 고순도, 극도로 활동적인 금속을 생산하는 데 사용됩니다. 이 제련법은 야금, 고순도 물질 제조 등 여러 중요한 분야에서 널리 사용되고 있습니다.

표시됨 좋은 응용 전망. 50g 진공 서스펜션 용해로는 유도로의 와전류 원리와 자기장 원리를 최대한 활용하여 분할 crucible를 통해 재료의 서스펜션 용해를 실현합니다.

재료와 crucible는 접촉 없이 용해되며, 친환경 적입니다. 용해 온도가 높고, 2500도 이상까지 올라갈 수 있습니다. 특히 융점이 높은 내화 금속과 활성 금속의 제련과 정제에 사용됩니다.

진공 자기부상 용해, 재료와 crucible 사이의 비접촉 용해는 깨끗하고 환경 친화적입니다.

제련 온도가 2500도 이상에 달할 수 있으며, 특히 고융점 내화 금속과 활성 금속의 제련 및 정제에사용됩니다.

이 제품은 자기부상용 특수 IGBT 전원 공급 장치를 채택하고 있으며, 자체 개발한 수냉식 분할 구리 crucible와 협력하여 우수한 부상 효과를 발휘합니다.

2단계 분자 펌프 제어 시스템은 5.0*10-5pa에 달하는 높은 진공도를 자랑합니다.

◼Principle

몰리브덴 진공로는 몰리브덴 포일의 고온 저항성과 우수한 진공 성능을 가열 요소와 노 라이너로 활용합니다. 몰리브덴 포일의 저항 가열을 통해 고온 진공 환경을 조성함으로써 작동하며, 이로 인해

가열된 물질을 외부 오염 물질로부터 효과적으로 격리하고 정밀한 온도 제어가 가능합니다. 이 독특한 디자인은 깨끗하고 통제된 환경에서 고온 열처리 공정을 가능하게 해, 진공 소결 및 진공 납땜과

같은 응용 분야에 이상적입니다.

◼Advantages

제련 중 목표 용융 물질의 정지는 crucible 벽과의 접촉으로 인한 오염을 효과적으로 방지합니다. 고순도 또는 극도로 활성적인 금속 및 비금속 물질을 얻는 데 적합합니다.
또한, 수냉식 crucible는 유도 코일의 중주파 또는 고주파 전류를 통해 목표 용융 물질의 온도 상승과 현탁을 제어하므로 우수한 제어 능력을 달성할 수 있습니다.
동시에, 유도 가열 방식 자체는 비접촉 가열 방식이기 때문에 플라즈마 빔, 전자 빔 및 기타 가열 방식에 의해 발생하는 도가니와 금속 용액의 충격과 휘발을 방지할 수 있습니다.

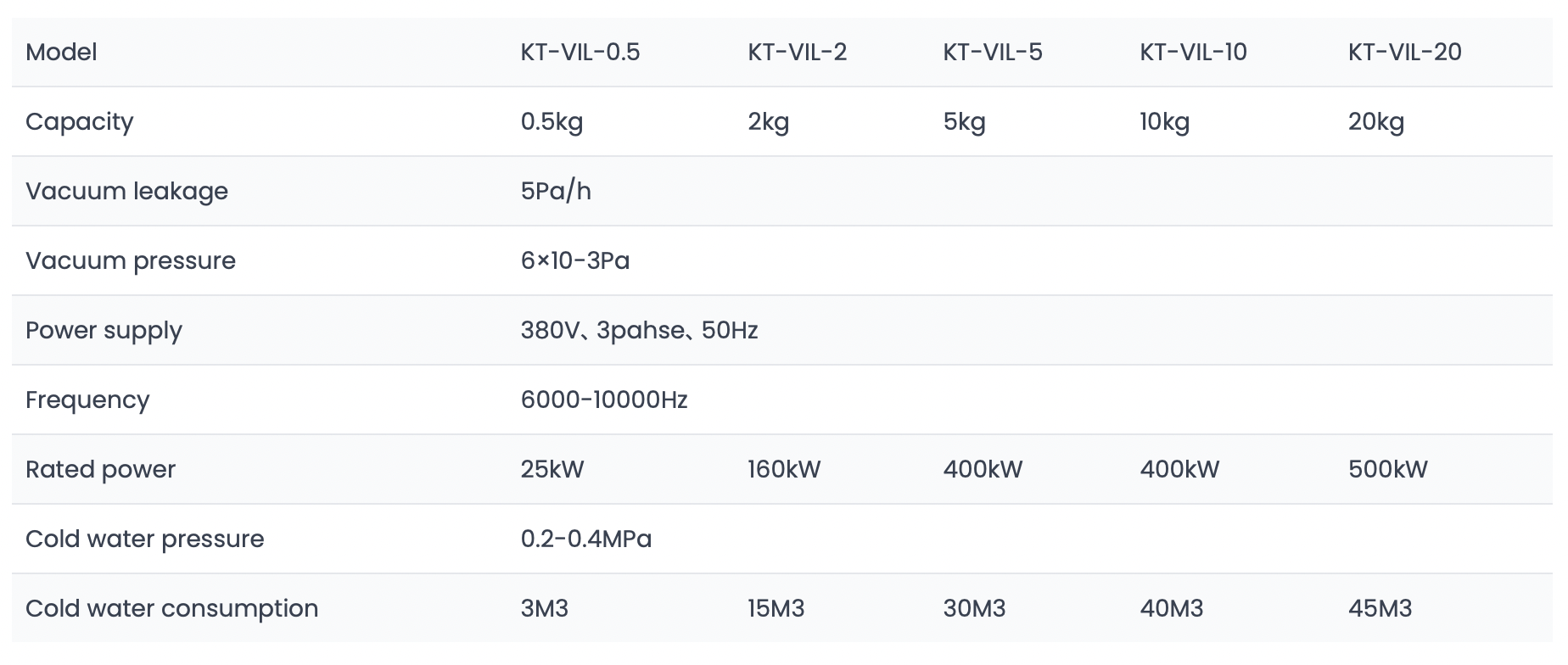

◼Technical specifications

◼ Warnings

운영자의 안전이 가장 중요한 문제입니다! 주의를 기울여 장비를 작동하세요. 인화성 및 폭발성 또는 독성 가스로 작업하는 것은 매우 위험하므로 작업자는 장비를 시작하기 전에 필요한 모든 예방 조치를 취해야 합니다. 원자로 또는 챔버 내부에서 양압으로 작업하는 것은 위험하므로 작업자는 안전 절차를 엄격하게 준수해야 합니다. 특히 진공 상태에서 공기 반응성 물질로 작업할 때는 더욱 주의를 기울여야 합니다. 누출이 발생하면 장치 내부로 공기가 유입되어 격렬한 반응이 일어날 수 있습니다.

용량	0.5-20 kg
진공 누출	5 Pa/h
진공 압력	6×10-3 Pa
프리퀀시 (빈도)	6000-10000 Hz
냉각수 압력	0.2-0.4 MPa
