킨텍솔루션 (Kintek Solution) l 2200 ℃ Tungsten Vacuum HT&Sintering

◼ Introduction

텅스텐 진공로는 재료 과학 및 공학 분야의 다양한 응용 분야를 위해 설계된 고온 용광로입니다. 최대 온도는 2200℃이고, 냉각 상태에서의 진공도는 10-5 Pa, 2200℃의 고온 상태에서의

진공도는 3 × 10-3 Pa입니다. 이 용광로는 성숙하고 진보된 주변 장치와 진공 시스템 설계로 모든 금속 고온 영역의 구성을 최적화합니다. 정확한 온도 제어, 높은 진공 수준, 사용자 친화적인

인터페이스를 제공합니다. 2200℃ 텅스텐 진공 용광로는 텅스텐, 그래핀, 탄화규소와 같은 고온 소재를 다루는 연구자와 엔지니어에게 이상적인 도구입니다.

◼Applications

텅스텐 진공로는 고온과 진공 상태를 제공할 수 있기 때문에 다양한 산업 분야에서 널리 사용되고 있습니다. 주요 응용 분야는 다음과 같습니다.

경질 합금 소결
세라믹 재료 가공
탄소 섬유 흑연화
탄소 및 탄소 복합 재료 제조
실리콘 카바이드 제품 제조
광전 코팅 재료 생산
내화 금속(텅스텐, 몰리브덴, 텅스텐-구리 합금) 및 기타 합금 재료 소결
진공 장치 설계 및 제조
전기 부품 제조
난방실 재료 설계 및 제조

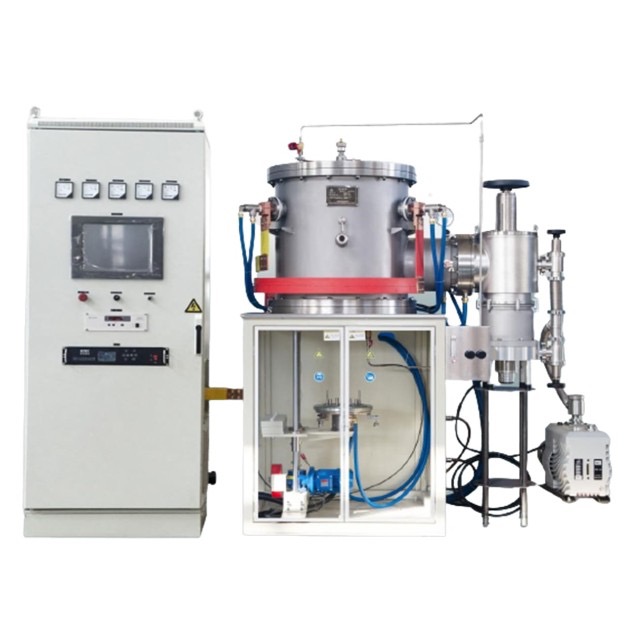

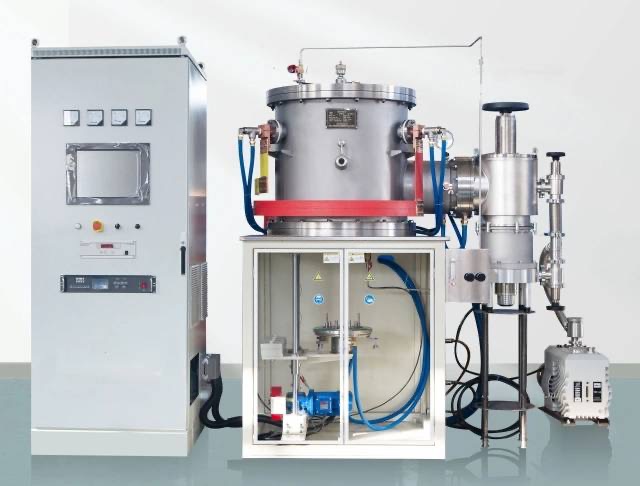

◼Structure introduction

수직형 furnace 본체를 채택하여 furnace 덮개, 본체, 바닥, 발열체, 금속 반사 스크린, 진공 시스템, 전기 제어 시스템으로 나뉩니다.
Furnace 본체의 외관이 깔끔하고, 고온 furnace는 외국의 선진 설계 개념을 참고하여 회사의 혁신과 결합하여 설계되었습니다. 발열체는 3상 텅스텐 메쉬로 가열됩니다.
새로운 구조는 수명이 길고, 발열체의 변형이 적으며, 특히 에너지 절약에 효과적입니다.
진공 시스템은 오일 확산 펌프 + 기계식 펌프, 예를 들어 분자 펌프 + 직접 결합 기계식 펌프로 구성되어 있으며, 최종 진공도는 8*10-5Pa에 달할 수 있습니다.
이 장비는 주기적으로 작동하며 모든 스테인리스 스틸로 되어 있고, 외부 표면은 무광 샌드블라스팅 처리되어 있으며, 내부 벽은 거울 표면이고, 주요 세라믹(투명 알루미나, 마그네시아 등의 소결)의 소결 및 탈기, 텅스텐 전극 등은 고진공 상태에서 이루어집니다. 텅스텐과 몰리브덴 제품의 진공 소결에 적합합니다.

◼Principle

2200℃ 텅스텐 진공로에서는 텅스텐을 열처리 영역의 구조 재료로 사용하는데, 그 이유는 텅스텐의 높은 융해점, 낮은 증기압, 높은 열강도, 낮은 열팽창, 높은 열전도율, 높은 영률, 높은 내식성,

우수한 전기 전도성 등 텅스텐의 탁월한 특성 때문입니다. 이러한 특성 덕분에 매우 높은 온도에서도 furnace의 내구성과 성능이 보장됩니다. Furnace 내부에 형성된 진공 환경 덕분에 온도를 정밀하게 제어할 수 있고, 처리 중인 재료의 오염을 방지할 수 있습니다. Furnace의 설계와 구조 덕분에 최대 2200℃의 온도를 달성할 수 있어 재료 연구와 산업 공정에서 다양한 용도로 사용할 수 있습니다.

◼Advantages

높은 온도 저항: 텅스텐의 융해점은 3420ºC(6187ºF)로, 고온 환경에서 사용하기에 이상적입니다.
낮은 증기압: 텅스텐은 증기압이 낮기 때문에 고온에서 증발하지 않습니다.
높은 열강도: 텅스텐은 높은 열강도를 가지고 있기 때문에 고온에서 높은 하중을 견딜 수 있습니다.
낮은 열팽창성: 텅스텐은 열팽창성이 낮습니다. 즉, 온도 변화에 따라 크게 팽창하거나 수축하지 않습니다.
높은 열전도율: 텅스텐은 열전도율이 높습니다. 즉, 열을 빠르고 효율적으로 전달할 수 있습니다.
높은 영률: 텅스텐은 영률이 높습니다. 즉, 뻣뻣하고 변형에 강합니다.
높은 부식 저항성: 텅스텐은 산과 용융 금속에 대한 부식 저항성이 높아 부식 환경에서 사용하기에 이상적입니다.
재결정화 온도: 텅스텐의 재결정화 온도는 1100º – 1400ºC(2012º – 2550ºF) 사이로, 기계적 특성을 개선하기 위해 어닐링할 수 있음을 의미합니다.
우수한 전기 전도성: 텅스텐은 전기 전도성이 우수하여 전기 응용 분야에 사용하기에 적합합니다.
높은 탄성 계수: 텅스텐은 탄성 계수가 높기 때문에 휨과 변형에 강합니다.

◼Safety Advantage

Kintek 진공로에는 과전류 보호 기능과 과열 경보 기능이 탑재되어 있으며, 전원이 자동으로 차단됩니다.
Furnace에는 열전대 감지 기능이 내장되어 있어, 열전대가 손상되거나 고장이 감지되면 가열이 중단되고 경보가 울립니다.
정전 복구 기능: 정전 후 전원이 다시 들어오면 furnace 가열 프로그램을 재개합니다.

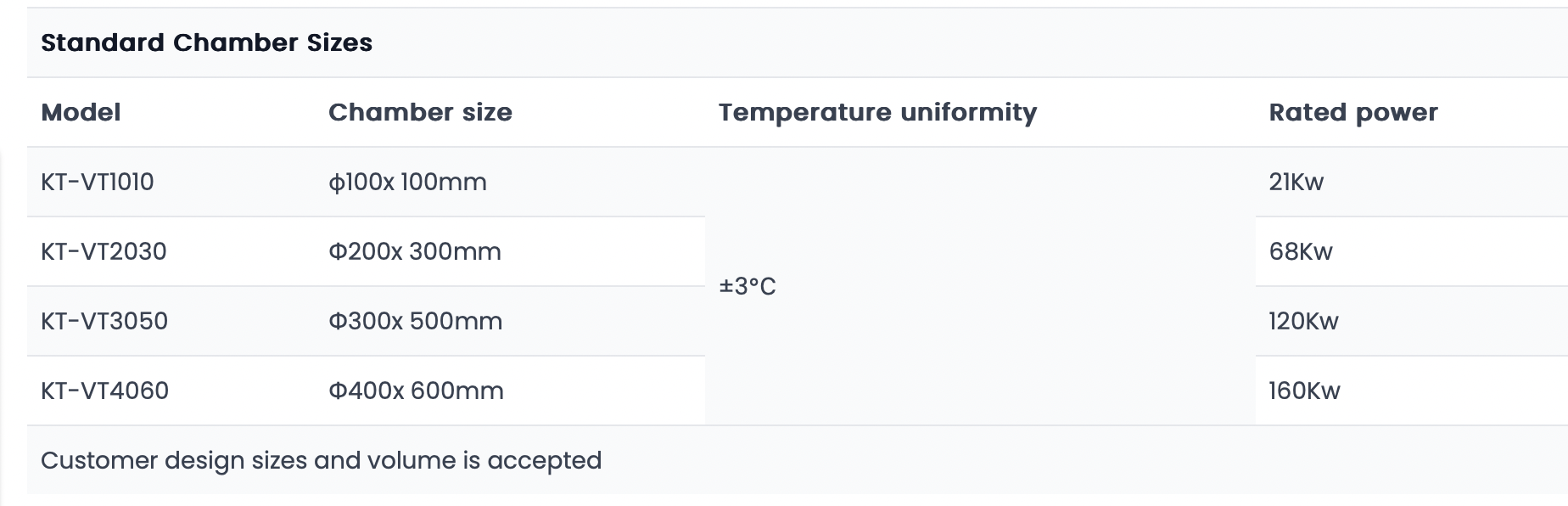

◼Technical specifications

Furnace 모델	KT-VT
최대 온도	2200 ℃
지속 작업 온도	2100℃
챔버 단열재	텅스텐 열 차폐막
발열체	텅스텐 코일/매쉬
가열 속도	0-10℃/min
온도 센서	T/R 열전대 및 적외선 온도계
온도 컨트롤러	PLC가 있는 터치 스크린 PID 컨트롤러
온도 조절 정확성	±1℃
전원 공급 장치	AC110-440V,50/60HZ

◼ Warnings

운영자의 안전이 가장 중요한 문제입니다! 주의를 기울여 장비를 작동하세요. 인화성 및 폭발성 또는 독성 가스로 작업하는 것은 매우 위험하므로 작업자는 장비를 시작하기 전에 필요한 모든 예방 조치를 취해야 합니다. 원자로 또는 챔버 내부에서 양압으로 작업하는 것은 위험하므로 작업자는 안전 절차를 엄격하게 준수해야 합니다. 특히 진공 상태에서 공기 반응성 물질로 작업할 때는 더욱 주의를 기울여야 합니다. 누출이 발생하면 장치 내부로 공기가 유입되어 격렬한 반응이 일어날 수 있습니다.
