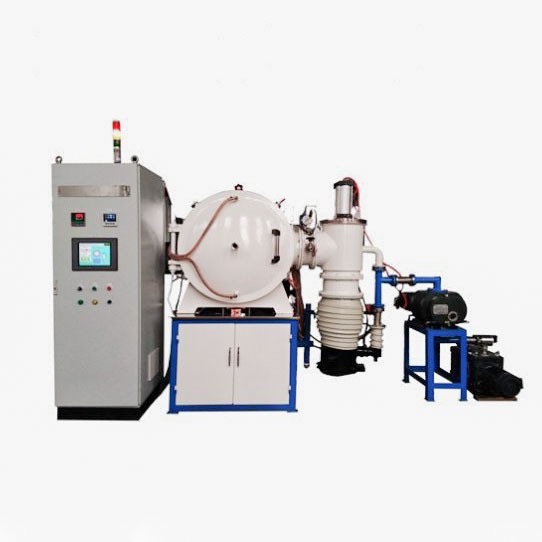

킨텍솔루션 (Kintek Solution) l 2200 ℃ Graphite Vacuum Heat Treat Furnace

◼ 제품 설명

2200℃ 흑연 진공로(Graphite Vacuum Furnace)는 흑연 펠트를 단열재로, 흑연 저항봉을 발열체로 사용하는 고온로입니다. 최대 작동 온도는 2200℃에 달하기 때문에 텅스텐 합금, 탄화규소,

몰리브덴 합금, 티타늄 합금, 초경합금, 탄소 재료 등 다양한 재료의 진공 반응 소결에 이상적입니다.

이 furnace는 최대 진공도 6*10-3Pa에 달하는 높은 진공 성능을 자랑하며, 고온 가스가 발생하지 않습니다. 또한, 0.67Pa/h의 진공 압력 상승률로 탁월한 진공 압력 유지 성능을 자랑합니다.

이 furnace의 안전 기능에는 과전류 보호 기능과 과열 경보 기능, 자동 전원 차단 기능이 포함되어 있습니다. 또한 열전대 감지 기능이 내장되어 있어, 파손 또는 고장 감지 시 자동 가열 중단 및

경보가 울립니다.

◼Detail & Parts

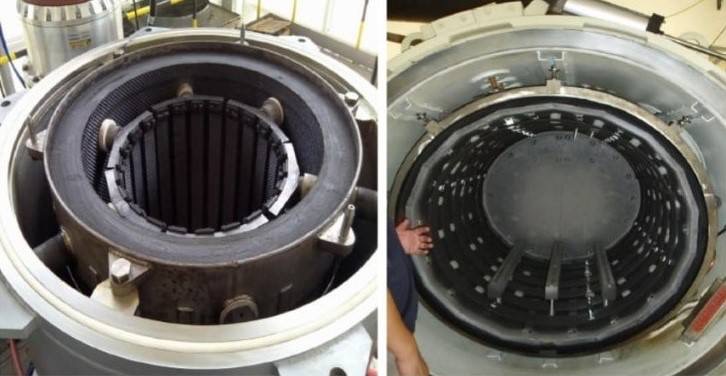

수직 흑연 챔버

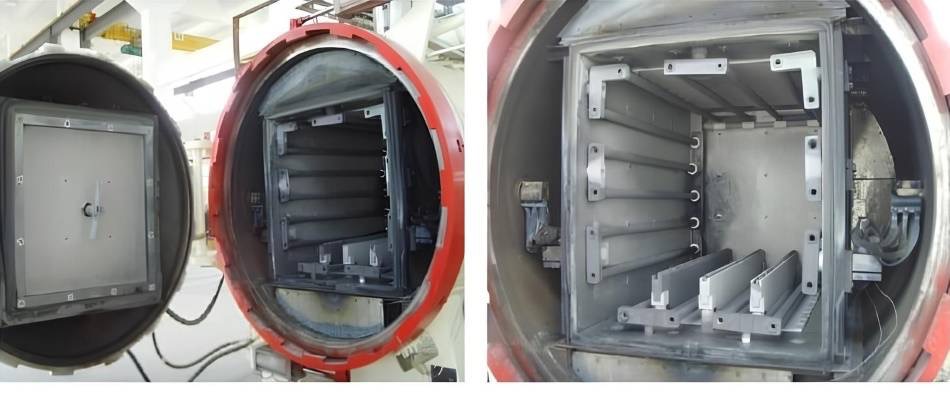

수평 흑연 챔버

◼Applications

KT-VG 흑연 진공로는 진공 또는 보호 분위기 환경에서 재료의 고온 처리를 위해 다양한 산업 분야에서 널리 사용되는 탁월한 고온로입니다. 주요 응용 분야는 다음과 같습니다.

텅스텐 합금, 탄화규소, 몰리브덴 합금, 티타늄 합금, 초경합금, 탄소 재료 등 다양한 재료의 진공 반응 소결
고온 브레이징 및 납땜
금속과 합금의 어닐링 및 열처리
세라믹 재료의 탈바인더 및 소결
결정 성장
진공 코팅 및 증착
신소재 연구 및 개발

◼Principle

2200℃ 흑연 진공로(Graphite Vacuum Furnace)는 단열 흑연 챔버 내의 고온 흑연 발열체를 활용합니다. 이 특수 설계는 정밀한 온도 조절과 균일한 가열 분배를 가능하게 합니다.

이 furnace는 진공 상태에서 작동하므로, 고온에서 재료의 제어된 대기 처리가 가능합니다. 진공 환경은 가스 오염, 산화, 탈가스를 최소화하여 처리된 재료의 순도와 무결성을 보장합니다.

◼Features

진공 흑연로 수평형은 진공 및 제어 대기 소결 응용 분야에 이상적인 고성능 furnace 입니다. 이로에는 고급 기능과 성능을 통해 사용자에게 다음과 같은 다양한 이점을 제공합니다.

초고온 작업:** 최대 2200℃의 온도에 도달할 수 있어 다양한 재료의 고온 처리에 적합합니다.
높은 진공 성능:** 최대 6*10-3Pa의 진공 수준을 달성하여 재료 가공을 위한 깨끗하고 통제된 환경을 보장합니다.
탁월한 진공 압력 유지 성능:** 압력 상승률이 0.67Pa/h에 불과하여 안정적인 진공 환경을 유지하여 오염을 방지하고 공정 무결성을 보장합니다.
진공 쉘 바디 이중층 디자인:** 냉수 순환을 위한 이중층 재킷을 채택하여 빠른 냉각이 가능하고, 외부 쉘 표면 온도를 효과적으로 낮춰 안전성과 작업자 편의성을 향상시킵니다.
독립적인 공기 입출력 포트:** 제어된 분위기 작업이 가능하여 사용자가 특정 공정 요구 사항에 맞게 furnace 환경을 조정할 수 있습니다.
수동 및 자동 공압 진공 밸브 옵션:** 다양한 작업 요구 사항과 자동화 요구 사항을 수용하여 진공 제어의 유연성을 제공합니다.
PID 프로그래밍 가능 마이크로프로세서 온도 제어 시스템:** 정확한 온도 제어를 보장하여 공정 결과를 최적화하고 제품 결함을 줄입니다.
전문 가열 요소 구성:** 열 방출과 수명 연장을 위해 최적화되어 성능을 극대화하고 서비스 수명을 연장합니다.
안전 인터록 시스템:** 도어가 열려 있거나 과열 또는 센서 고장 시 가열 장치를 끕니다. 작업자의 안전을 보장하고 사고를 예방합니다.

◼Advantages

진공 및 제어된 대기 소결에서 매우 높은 작동 온도
최대 진공 수준이 6*10-3Pa에 달하는 높은 진공 성능, 고온 가스 발생 없음
0.67Pa/h의 진공 압력 상승률로 우수한 진공 압력 유지 성능
냉각수 순환을 위한 재킷이 있는 진공 쉘 바디 이중층 디자인으로 빠른 냉각
독립적인 공기 유입 및 유출 포트, 제어된 대기 작동 기능도 가능
다양한 작업 요구 사항에 따라 수동 및 자동 공압 진공 밸브 선택 가능
정확한 온도 제어를 보장하는 PID 프로그래밍 가능 마이크로프로세서 온도 제어 시스템
열 방출 특성을 최적화하고 가장 긴 서비스 수명을 보장하는 전문 가열 요소 구성
도어가 열려 있거나 과열 또는 센서 고장 시 가열로를 끄는 안전 인터록 시스템

◼Safety Advantage

과전류 보호 및 과열 경보 기능, 자동 전원 차단 기능 탑재
내장 열전대 감지 기능, 자동 가열 정지 및 파손 또는 고장 감지 시 경보 기능 탑재
정전 복구 시 가열로 가열 프로그램을 재개하는 정전 복구 재시작 기능 탑재

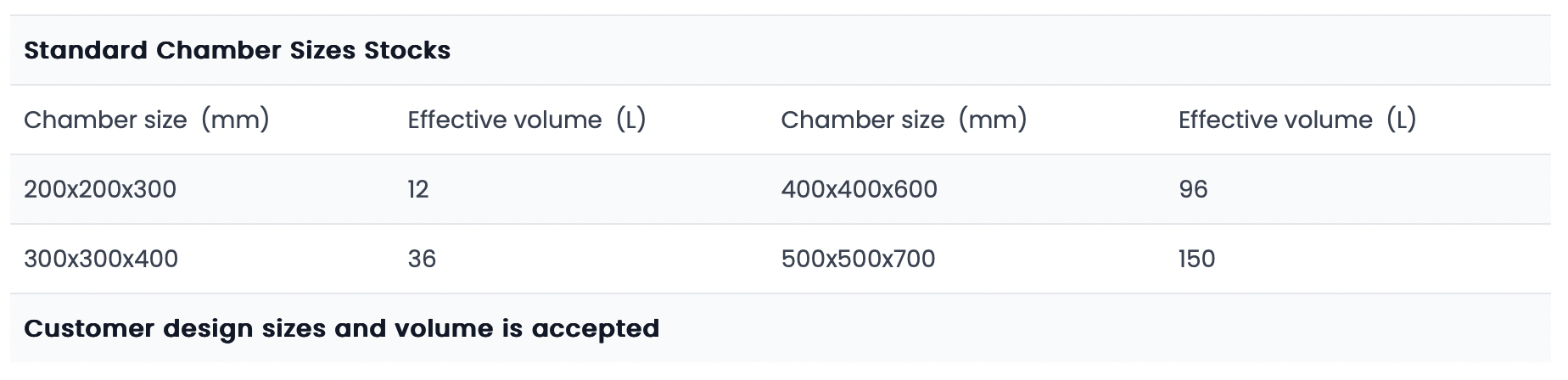

◼Technical specifications

Furnace 모델	KT-VG
최대 온도	2200 ℃
지속 작업 온도	2100℃
챔버 단열재	흑연 펠트
발열체	흑연 내성 막대
가열 속도	0-10℃/min
온도 센서	T/R 열전대 및 적외선 온도계
온도 컨트롤러	PLC가 있는 터치 스크린 PID 컨트롤러
온도 조절 정확성	±1℃
전원 공급 장치	AC110-440V,50/60HZ

◼ Warnings

운영자의 안전이 가장 중요한 문제입니다! 주의를 기울여 장비를 작동하세요. 인화성 및 폭발성 또는 독성 가스로 작업하는 것은 매우 위험하므로 작업자는 장비를 시작하기 전에 필요한 모든 예방 조치를 취해야 합니다. 원자로 또는 챔버 내부에서 양압으로 작업하는 것은 위험하므로 작업자는 안전 절차를 엄격하게 준수해야 합니다. 특히 진공 상태에서 공기 반응성 물질로 작업할 때는 더욱 주의를 기울여야 합니다. 누출이 발생하면 장치 내부로 공기가 유입되어 격렬한 반응이 일어날 수 있습니다.
