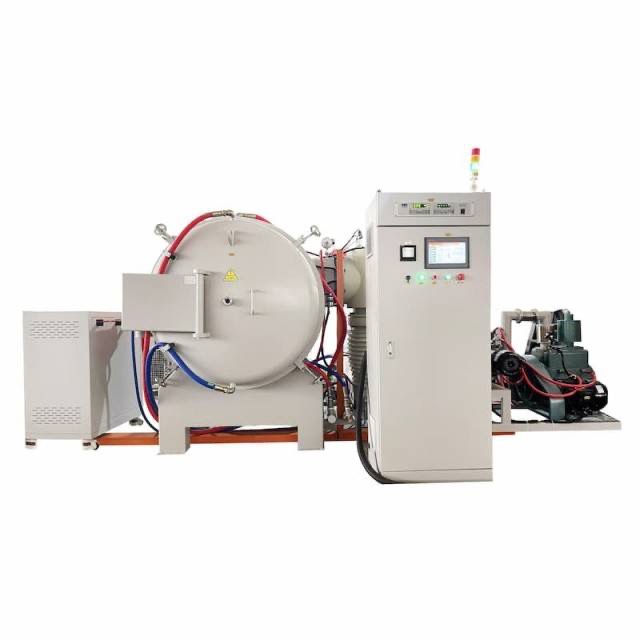

[Kintek Solution] Molybdenum Vacuum Heat Treat Furnace

진공 가열은 무산소 가열을 활용하는 최첨단 기술입니다. 진공로는 진공 상태에서 재료를

가열하도록 설계된 장치입니다. 이 프로세스에는 진공 펌프를 사용하여 Furnace 가열 챔버에서

가스를 제거하여 가열 챔버의 압력을 1 표준 대기압 미만으로 낮추는 과정이 포함됩니다. 이렇게 하면 Furnace 챔버 내에 산소와 기타 가스가 없는 진공 상태가 만들어집니다. 따라서 이 환경에서 가열되는 재료는 산화나 오염에 취약하지 않습니다.


최대 온도1400 ℃
지속 작업 온도
1300 ℃
가열 속도

0-10 ℃/min

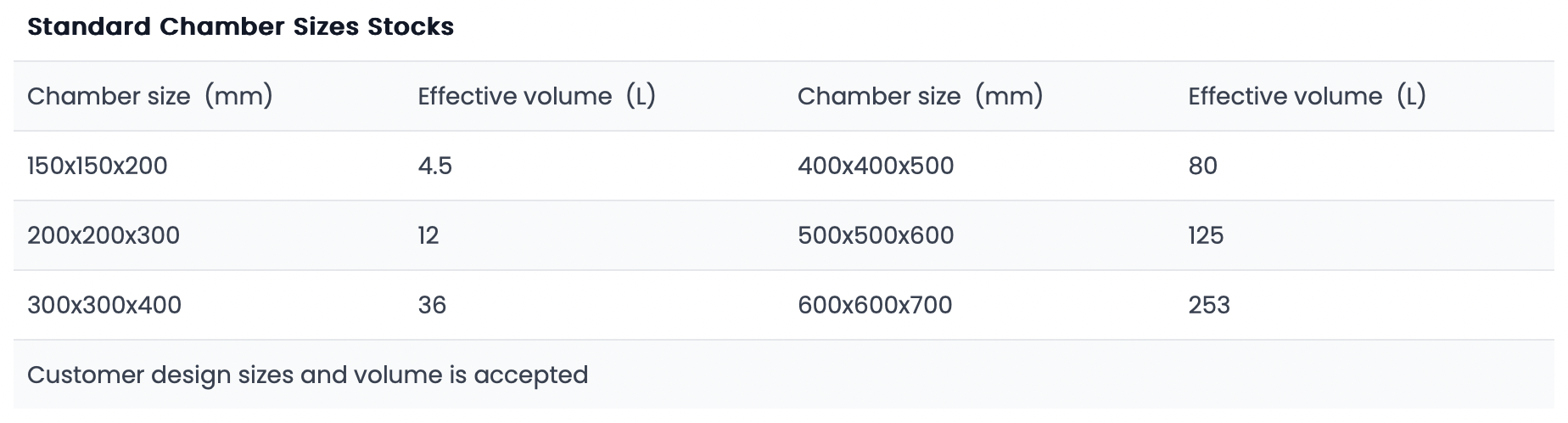

Effective Volume4.5-253 L


제품명    KT-VM

제조사    Kintek Solution

제조국    China

◼ 제품 설명


몰리브덴 진공로는 다양한 산업 분야에서 사용되는 고온 열처리 장비의 일종입니다. 몰리브덴 포일을 가열 요소로 활용하고, 가열된 재료의 오염을 방지하기 위해 진공 환경을 제공합니다.

이 furnace는 고온 안정성, 우수한 진공 성능, 효율적인 열 전달, 높은 내구성을 자랑합니다. 일반적으로 고순도 및 진공 요건이 중요한 진공 소결 및 진공 브레이징과 같은 분야에서 사용됩니다.



◼Detail & Parts

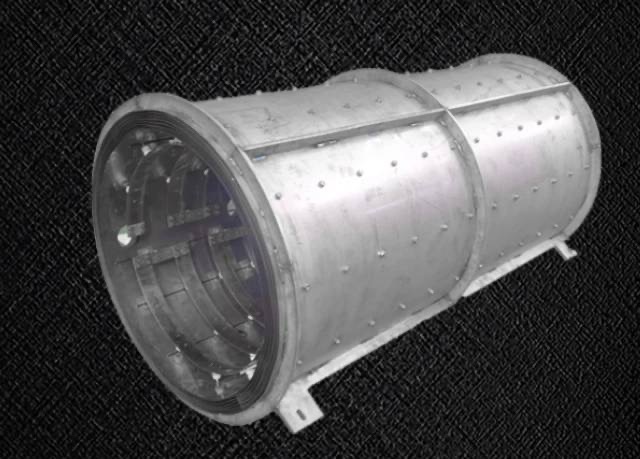

Furnace에서 단열재로 사용되는 몰리브덴 판


작은 열팽창/높은 융해점/높은 열전도율



◼Applications


몰리브덴 furnace는 다음과 같은 다양한 분야에서 활용됩니다.


  • 진공 소결
  • 진공 납땜
  • 사파이어 결정 성장
  • 특수 납땜
  • 열처리
  • 항공기 부품 주조
  • 고순도 금속 및 합금 정제
  • 재용해용 전극
  • 분말 로스팅
  • 세라믹 소결
  • 고온 실험
  • 재료 처리
  • 고온 대기 소결
  • 세라믹 접착제 배출
  • 연도 가스 처리
  • 어닐링 및 소결



◼Principle

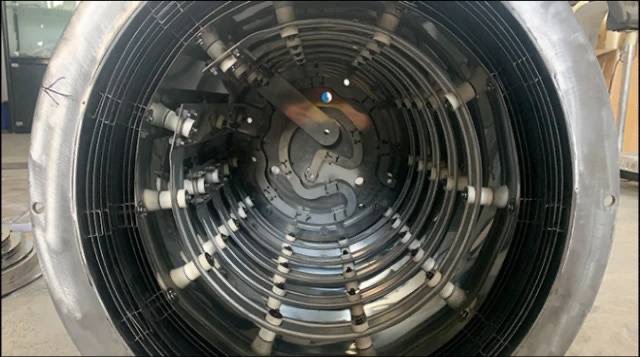

몰리브덴 진공로는 몰리브덴 포일의 고온 저항성과 우수한 진공 성능을 가열 요소와 노 라이너로 활용합니다. 몰리브덴 포일의 저항 가열을 통해 고온 진공 환경을 조성함으로써 작동하며, 이로 인해

가열된 물질을 외부 오염 물질로부터 효과적으로 격리하고 정밀한 온도 제어가 가능합니다. 이 독특한 디자인은 깨끗하고 통제된 환경에서 고온 열처리 공정을 가능하게 해, 진공 소결 및 진공 납땜과

같은 응용 분야에 이상적입니다.



◼Features


몰리브덴 포일 진공로에는 특정 고객의 요구에 부응하는 다양한 장점이 있습니다.


  • 고온 안정성: 까다로운 조건에서도 안정적인 열처리 공정을 위한 일관된 가열 온도를 보장합니다.
  • 탁월한 진공 성능: 높은 진공 수준을 유지하고 오염을 방지하여 가열된 재료의 무결성을 보장합니다.
  • 효율적인 열 전달: 더 빠른 가열 속도와 향상된 열 균일성을 촉진하여 공정 효율성을 향상시킵니다.
  • 높은 내구성: 고온과 산화에 강하여 성능 저하 없이 장기간 사용할 수 있습니다.



◼Advantages


  • 고온 안정성: 몰리브덴 포일 진공로(vacuum furnace)는 놀라운 온도 안정성을 보여줍니다. 일정한 가열 온도를 유지하고 고온 조건에서 신뢰할 수 있는 열처리 공정을 보장합니다.
  • 뛰어난 진공 성능: 몰리브덴 포일 소재는 뛰어난 밀폐성과 부식 저항성을 가지고 있어, 가열된 재료의 오염을 방지하고 높은 진공 수준을 유지할 수 있습니다.
  • 효율적인 열 전달: 몰리브덴 포일 소재를 활용하는 진공로 덕분에 효율적인 열 전달이 가능해져, 가열 속도가 빨라지고 열의 균일성이 향상됩니다.
  • 높은 내구성: 몰리브덴 포일 소재는 고온과 산화에 대한 저항성이 뛰어나, 고온에서 오작동 없이 장기간 사용할 수 있습니다.


◼Safety Advantage


  • 킨텍 진공로에는 과전류 보호 기능과 과열 경보 기능이 탑재되어 있으며, 전원이 자동으로 차단됩니다.
  • Furnace에는 열전대 감지 기능이 내장되어 있어, 열전대가 손상되거나 고장이 감지되면 가열이 중단되고 경보가 울립니다.
  • 정전 복구 기능: 정전 후 전원이 다시 들어오면 로가 로 가열 프로그램을 재개합니다.



◼Technical specifications


Furnace 모델KT-VM
최대 온도1400℃
지속 작업 온도1300℃
챔버 단열재
몰리브덴 heat shied
발열체몰리브덴 strip
가열 속도0-10℃/min
온도 센서S형 열전대 내장
온도 컨트롤러PLC를 탑재한 터치스크린 PID 컨트롤러
온도 조절 정확성±1℃
온도 균일성±5℃
전원 공급 장치AC110-440V,50/60HZ



◼ Optional Setup


  • 독립적인 가열로 온도 모니터링 및 기록
  • PC 원격 제어 및 데이터 내보내기를 위한 RS 485 통신 포트
  • 온도 조절기와 연결되는 선택적 공기 진공 밸브
  • 다양한 사용자 친화적 기능을 갖춘 터치스크린 온도 조절기
  • 가열로 외피 냉각 시스템을 위한 냉수 순환 냉각기



◼ Precautions and maintenance


몰리브덴 포일 진공로는 노실, 몰리브덴 스트립, 진공 게이지, 진공 시스템, 냉각수 쿨러와 같은 주요 구성 요소로 이루어져 있습니다. 다음의 주의 사항과 가이드라인을 준수해야 합니다.


Furnace 챔버
  • 챔버 내부의 밝기를 정기적으로 점검하십시오.
  • 산화 및 제품 오염을 방지하기 위해 챔버 내부의 건조함과 청결을 유지하십시오.
  • 단열 스크린의 열팽창 변형을 유발할 수 있는 급속 가열을 피하십시오.
  • 가열을 시작하기 전에 누출률과 최종 진공도를 확인하십시오.
  • 사용하지 않을 때는 챔버 내부의 진공 상태를 유지하고 휘발성 물질이 있는 경우 챔버 베이킹을 수행하십시오.
  • 고온 단계에서는 더 느린 가열 속도를 구현하십시오.
몰리브덴 스트립 히터
  • 몰리브덴 스트립 히터
  • 제품을 제거할 때 몰리브덴 스트립에 물건을 떨어뜨리지 않도록 주의하십시오. 파손될 수 있습니다.
  • 저융점 철 함유 제품이 몰리브덴 스트립에 휘발되지 않도록 하십시오. 시간이 지나면 스트립이 녹아 파손될 수 있습니다.
  • 제품을 꺼낼 때는 양손이나 적절한 도구로 단단히 잡으십시오.
  • 제품의 불순물 함량을 엄격하게 관리하십시오.
Pirani Gauge and Ionisation Gauge
  • 피라니 게이지를 작동하고 유지할 때는 전기 장비에 대한 안전 규정을 준수하십시오.
  • Furnace가 진공 상태일 때 게이지를 강제로 분해하지 마십시오.
  • 게이지에 압력을 가하지 마십시오(0.05Pa 이상). 필요한 경우 게이지를 끄십시오.
  • 부식성 가스 대기를 유입하지 마십시오.
  • 다른 대기가 측정 편차를 유발할 수 있으므로 건조한 공기 또는 질소로 진공 게이지를 교정하십시오.
  • 대기압 상태에서 이온화 게이지를 켜지 마십시오. 손상될 수 있습니다.
  • 분해할 때는 밀봉부와 접촉면을 아세톤이나 알코올로 닦고, 재조립하기 전에 진공 그리스를 바르십시오.
  • 처음 사용하거나 일정 기간 사용 후에는 진공 게이지와 피라니 게이지를 맞추기 위해 영점과 풀 스케일 보정을 수행하십시오.
기계식 펌프
  • 펌프 온도가 45도를 넘지 않도록 하여 펌프 캐비티의 마모와 진공 상태에 대한 악영향을 방지하십시오.
  • 오일 윈도우의 오일 색상을 정기적으로 모니터링하십시오.
  • 진공 펌프를 시작할 때 배기구에서 오일이 튀는 지 확인하고 오일 레벨을 점검하십시오.
  • 작동 전과 작동 중 펌프 온도를 측정하고 냉각수 온도를 모니터링하십시오.
  • 3개월마다 오일을 교체하십시오(모델: HFV-100).
  • 오일 레벨이 높으면 드레인 밸브를 열어 표준 레벨로 낮추십시오.
루츠 펌프
  • 펌프 캐비티 내부를 청결하게 유지하십시오.
  • 펌프 오일의 품질을 모니터링하십시오.
  • 펌프가 올바르게 회전하는지 확인하십시오.
  • 수분이 많거나 입자가 큰 제품을 퍼니스 챔버에 넣지 마십시오.
  • 확산 펌프 오일이 변색되거나 유화되면 즉시 교체하십시오.
  • 펌프에 이상이 발생하면 즉시 제조업체에 문의하십시오.
확산 펌프
  • 오일 창에 있는 디퓨저 오일을 교체해야 하는지 확인하십시오.
  • 작동 후 펌프 속도를 모니터링하십시오.
  • 펌프에 냉각수가 적절하게 공급되는지 확인하십시오.
  • 디퓨저 펌프 오일을 적절한 모델(HFV-3)로 교체하십시오.
  • 히터 온도, 오일 레벨, 펌프 코어 설치가 정상인지 확인하십시오.
  • 펌프 표면 온도를 섭씨 10-35도 사이로 유지하고 습도를 65% 미만으로 유지하십시오.
워터 쿨러
  • 정수기를 작동하기 전에 설명서를 꼼꼼히 읽어 보십시오.
  • 급수 펌프와 배수 펌프의 회전 방향에 주의하십시오.
  • 가동 후, 가열로 급수 압력이 올바르게 표시되는지 확인하십시오.
  • 효과적인 열 방출 시스템을 구축하십시오.
  • 물탱크 내부의 수질을 정기적으로 점검하십시오.
  • 3-5개월마다 열 방출 시스템을 청소하십시오.
  • 설정 온도를 과도하게 설정하지 마십시오. 예를 들어, 설정 온도가 20도인 경우 21도 이하로 내려가서는 안 됩니다. 설정 온도를 21도 이상으로 조정하십시오.
  • 냉각기 배치 시 적절한 환기가 되도록 하십시오.
  • 가끔씩 측면 덮개를 열고 희석된 염산으로 내부 물탱크를 청소하십시오.

요약하자면, 몰리브덴 포일 진공로는 효율적이고 안정적이며 내구성이 뛰어나고 안전한 장치입니다. 그러나 장기간 안정적으로 작동하기 위해서는 정기적인 진공 유지 관리, 안전한 작동, 그리고 꾸준한  유지 관리가 필요합니다.



◼ Warnings


운영자의 안전이 가장 중요한 문제입니다! 주의를 기울여 장비를 작동하세요. 인화성 및 폭발성 또는 독성 가스로 작업하는 것은 매우 위험하므로 작업자는 장비를 시작하기 전에 필요한 모든 예방 조치를 취해야 합니다. 원자로 또는 챔버 내부에서 양압으로 작업하는 것은 위험하므로 작업자는 안전 절차를 엄격하게 준수해야 합니다. 특히 진공 상태에서 공기 반응성 물질로 작업할 때는 더욱 주의를 기울여야 합니다. 누출이 발생하면 장치 내부로 공기가 유입되어 격렬한 반응이 일어날 수 있습니다.
