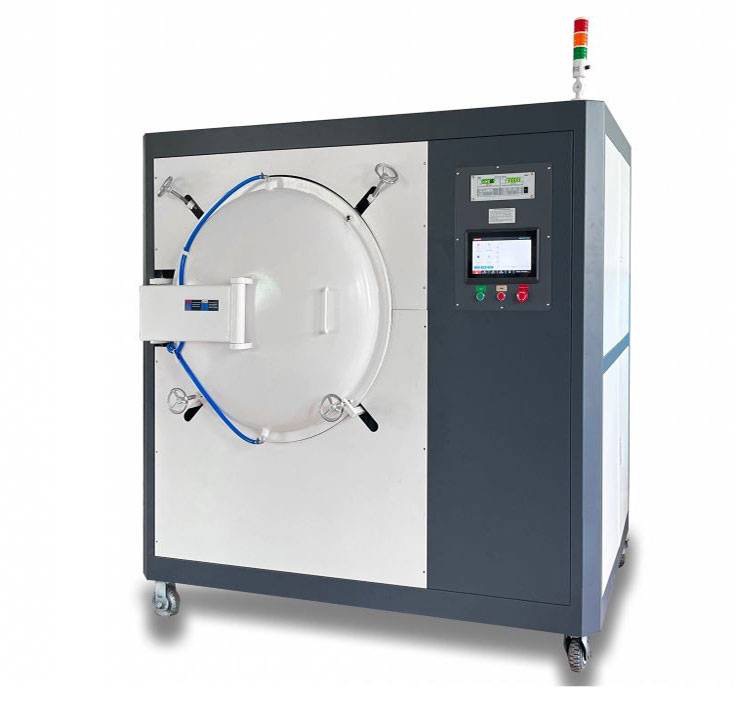

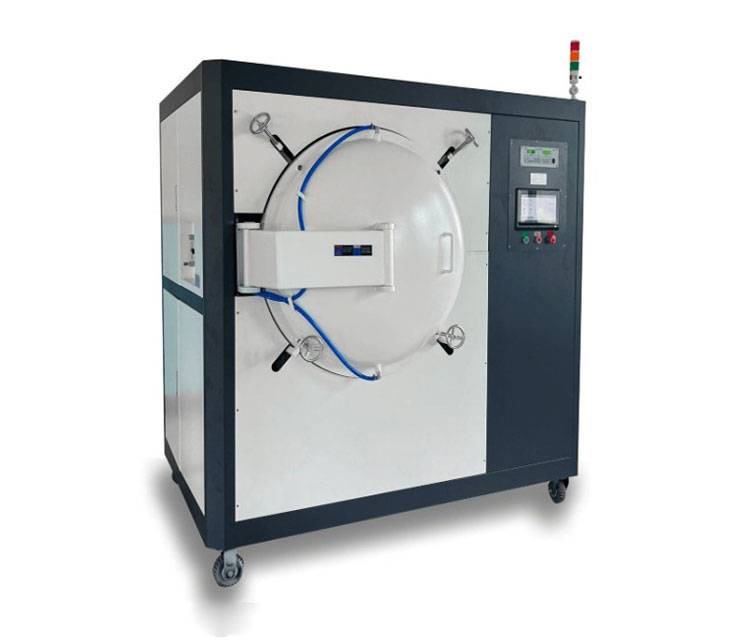

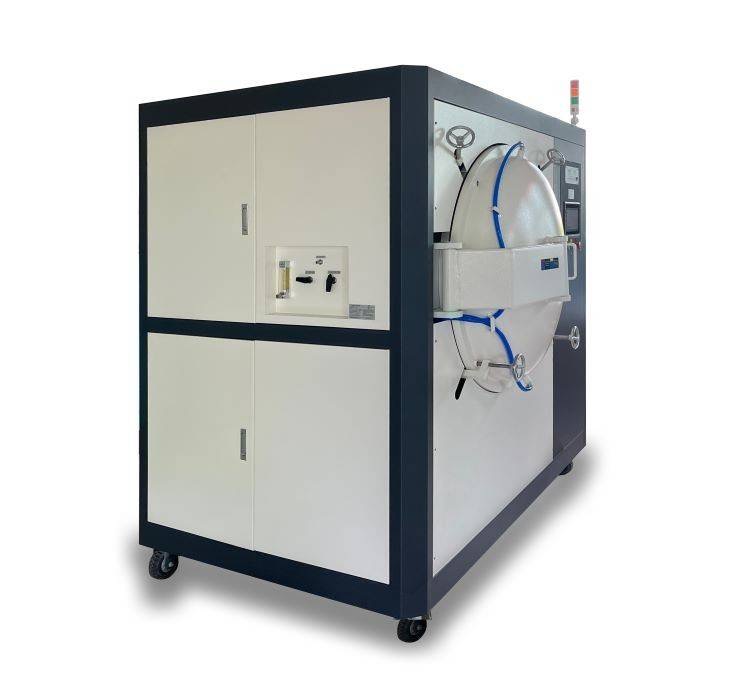

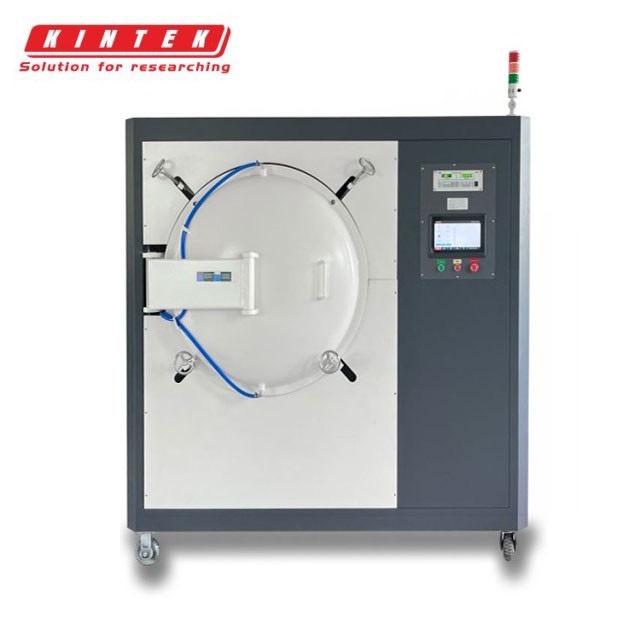

킨텍솔루션 (Kintek Solution) l Vacuum Heat Treat Furnace With Ceramic Fiber Liner

◼ 제품 설명

세라믹 섬유 라이닝이 있는 진공로는 세라믹 섬유를 단열 라이너로 사용하는 진공로의 한 유형입니다. 세라믹 섬유는 가볍고 다공성이며 단열성이 뛰어난 소재입니다. 따라서 열 손실을 줄이고

온도 균일성을 개선하는 데 도움이 되는 진공로에 사용하기에 이상적인 소재입니다.

세라믹 파이버 라이너가 있는 진공로는 2가지 작동 온도 범위가 있으며, 하나는 최대 1200℃입니다. Cr2Al2Mo2 저항 와이어 코일 발열체와 다결정 세라믹 파이버 라이너를 적용하는

작동 온도 하나는 최대 1700 ℃입니다. 작동 온도는 몰리브덴 디실리사이드 발열체와 다결정 세라믹 파이버 라이너를 적용합니다.

세라믹 파이버 라이닝이 있는 진공로는 다음과 같은 다양한 용도로 사용됩니다.

진공 열처리
진공 브레이징
소결
가스 제거

◼Detail & Parts

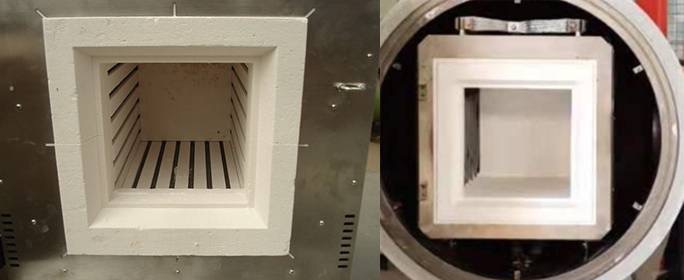

Furnace 챔버는 고밀도 경 알루미나 세라믹 섬유, 안정적인 구조, 열 충격 성능 및 열 안정성, 우수한 성능, 낮은 열용량, 낮은 열전도율, 기존 실리콘 카바이드 furnace에 비해

50 % 이상의 에너지 절약을 채택합니다.

◼Applications

세라믹 섬유로 라이닝된 진공로는 다양한 산업 분야에서 다음과 같은 다양한 용도로 널리 사용되고 있습니다.

열처리:** 경화, 템퍼링, 어닐링
브레이징:** 진공 환경에서 금속 부품의 접합
소결:** 제어된 온도와 압력 하에서 분말 재료의 접합
가스 제거:** 금속 및 세라믹과 같은 재료에서 가스 제거
고온 가공:** 진공로는 고온에서 재료를 가공할 때 정밀한 온도 제어와 깨끗하고 안전한 환경을 제공

◼Principle

세라믹 파이버 라이닝이 있는 진공로는 저항 와이어 또는 몰리브덴 디실리사이드로 만든 발열체를 사용하여 furnace 챔버를 가열합니다. 세라믹 파이버 라이닝은 furnace 챔버를 단열하여 열 손실을

최소화합니다. Furnace에는 furnace 챔버에서 공기를 배출하는 진공 펌프가 장착되어 있어 진공 환경을 조성합니다. 이러한 진공 환경은 가열되는 재료의 산화를 방지하고 정밀한 온도 제어를 가능하게 합니다. 또한 furnace에는 furnace 챔버의 온도를 조절하는 온도 컨트롤러가 장착되어 있습니다.

◼Features

킨텍 진공로는 정밀한 온도 제어, 탁월한 온도 균일성 및 실험실, 대학 및 산업용 용광로 모델을 사용하는 모든 소규모 생산 응용 분야에 폭넓게 사용할 수 있습니다.

각 표준 및 맞춤형 진공로는 다음과 같은 특징과 이점을 제공합니다.

탁월한 온도 정확도 및 균일성
에너지 효율적인 세라믹 섬유 단열재
자동 차단 안전 기능

이러한 용광로는 기존 진공 용광로에 비해 다음과 같은 여러 가지 이점을 제공합니다.

표면 산화 또는 변색 없음
왜곡 최소화
플럭스 프리 브레이징
반복 가능한 품질
깨끗하고 안전하며 조용하고 효율적

◼Advantages

표면 산화, 변색 방지: 진공 환경은 산소가 공작물에 도달하는 것을 방지하여 산화와 변색을 방지합니다.
왜곡 최소화: 균일한 가열 및 냉각 속도로 열 스트레스를 최소화하여 왜곡을 줄입니다.
Flux-free 브레이징: 진공 용광로는 플럭스 프리 브레이징이 가능하므로 브레이징 후 세척이 필요하지 않습니다.
Repeatable quality: 제어된 분위기와 정밀한 온도 제어로 일관되고 반복 가능한 결과를 보장합니다.
깨끗하고 안전하며 조용하고 효율적: 진공로는 밀폐된 환경에서 작동하여 소음과 배출을 최소화합니다. 또한 열 손실이 줄어들어 에너지 효율이 향상됩니다.
뛰어난 단열성: 다결정 세라믹 파이버 라이너는 뛰어난 단열성을 제공하여 열 손실을 줄이고 에너지를 절약할 수 있습니다.
뛰어난 온도 장의 균일성: 세라믹 파이버 라이닝은 furnace 챔버 전체에 걸쳐 균일한 온도 분포를 촉진합니다.
높은 진공 성능: 최대 6*10-3Pa의 진공 레벨로 가스와 오염 물질을 효과적으로 제거합니다.
우수한 진공 압력 유지 성능: ** 낮은 진공 압력 상승률(0.67Pa/h)로 안정적인 진공 환경을 유지합니다.
PID 프로그래밍 가능 마이크로프로세서 온도 제어 시스템: 정밀한 온도 제어로 정확하고 안정적인 가열을 보장합니다.
안전 인터록 시스템: 도어 개방, 온도 초과 또는 센서 고장 시 자동으로 전원을 차단하여 안전한 작동을 보장합니다.

◼Vacuum Furnace Safety Advantage

Kintek 진공로는 과전류 보호, 과열 경보 기능을 소유하고 있으며, furnace는 자동으로 전원을 끕니다.
Furnace 내부 열 커플 감지 기능, furnace는 가열을 중지하고 고장 또는 고장이 감지되면 경보가 켜집니다.
정전 재시작 기능, furnace는 고장 후 전원이 들어 오면 furnace 가열 프로그램을 재개합니다.

◼Technical specifications

Furnace 모델	KT-VF12/KT-VF17
최대 온도	1200/1700℃
일정 작업 온도	1100/1600℃
챔버 소재	세라믹 다결정 섬유
발열체	Cr2Al2Mo2 와이어 코일/몰리브덴 디실리사이드
가열 속도	0-20℃/min
온도 센서	K/B형 열전대 내장
온도 컨트롤러	PLC가 있는 터치 스크린 PID 컨트롤러
온도 조절 정확성	±1℃
온도 균일성	±5℃
전원 공급 장치	AC110-440V,50/60HZ

◼ Warnings

운영자의 안전이 가장 중요한 문제입니다! 주의를 기울여 장비를 작동하세요. 인화성 및 폭발성 또는 독성 가스로 작업하는 것은 매우 위험하므로 작업자는 장비를 시작하기 전에 필요한 모든 예방 조치를 취해야 합니다. 원자로 또는 챔버 내부에서 양압으로 작업하는 것은 위험하므로 작업자는 안전 절차를 엄격하게 준수해야 합니다. 특히 진공 상태에서 공기 반응성 물질로 작업할 때는 더욱 주의를 기울여야 합니다. 누출이 발생하면 장치 내부로 공기가 유입되어 격렬한 반응이 일어날 수 있습니다.

최대 온도	1200 / 1700℃
일정 작업 온도	1100 / 1600℃
가열 속도	0-20 ℃/min

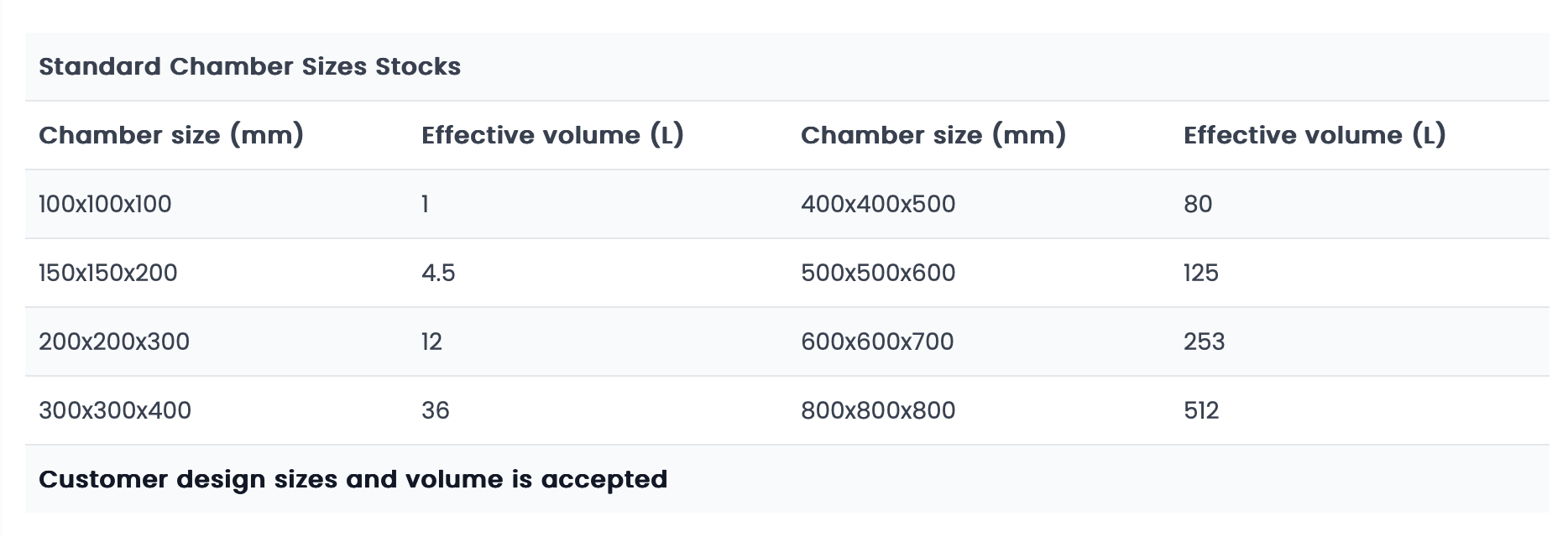

Effective Volume	1-512 L
