◼ 제품 설명

진공 브레이징 furnace는 모재보다 낮은 온도에서 녹는 용가재를 사용하여 두 금속 조각을 접합하는 금속 가공 공정인 브레이징에 사용되는 산업용 furnace의 한 유형입니다.

진공 브레이징 furnace는 일반적으로 강력하고 깨끗한 접합이 필요한 고품질 애플리케이션에 사용됩니다.

진공 브레이징 furnace는 furnace 챔버 내부에 진공을 생성하여 브레이징 공정을 방해할 수 있는 산소 및 기타 가스를 제거하는 방식으로 작동합니다. 이를 통해 깨끗하고 안정적인 접합을 촉진하는

환경을 조성합니다. 진공 브레이징로는 또한 매우 높은 온도를 달성할 수 있어 스테인리스 스틸, 티타늄, 알루미늄을 비롯한 다양한 금속을 브레이징할 수 있습니다.

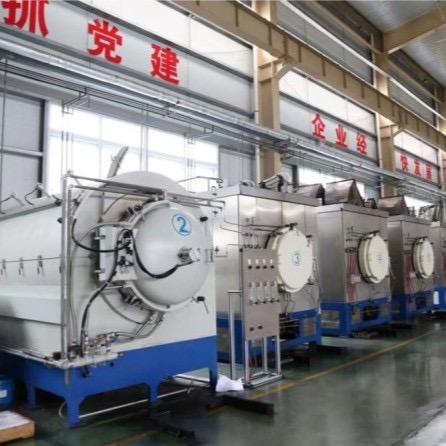

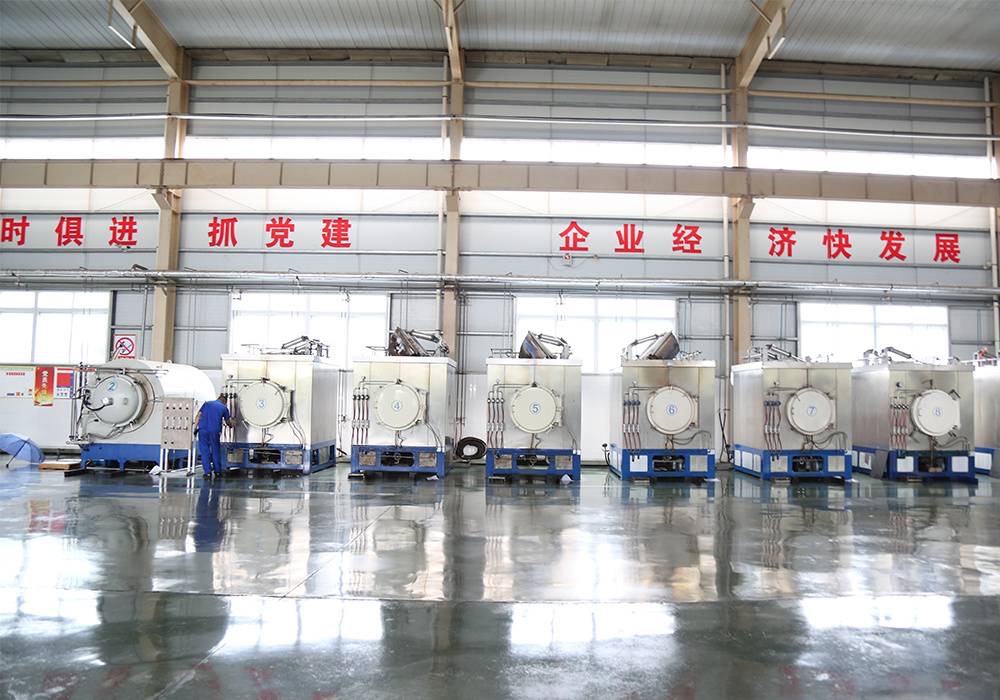

◼Detail & Parts

◼Applications

진공 브레이징 furnace는 강력하고 누출이 없는 접합부를 만드는 능력으로 인해 다양한 산업 및 응용 분야에서 널리 사용됩니다. 주요 응용 분야는 다음과 같습니다.

난방 및 냉각 어셈블리
마이크로 채널 열교환기
항공기 부품
센서
의료 기기
구조 부품
기타 열 제품

◼Principle

진공 브레이징 furnace는 furnace 쉘, furnace 라이닝, 발열체, furnace 탱크, 재료 트레이, 진공 시스템 및 전자 제어 시스템으로 구성된 수평 furnace 본체입니다.

Furnace 쉘은 탄소강판과 형강으로 용접됩니다. 고품질 단열 벽돌과 내화 벽돌로 라이닝되어 있으며 세 구역으로 구성됩니다. 발열체는 철-크롬-알루미늄 와이어로 만들어지며 furnace의 양쪽과

바닥의 와이어 벽돌에 나선형으로 배열되어 있습니다. 진공 시스템은 진공 장치, 오일 확산 펌프, 루츠 펌프, 기계식 펌프, 공압 배플 밸브 및 수동 버터플라이 밸브로 구성된 3단계 진공 펌프를 사용합니다.

◼Features

진공 브레이징 furnace는 고객에게 기능과 가치를 향상시키는 다양한 이점을 제공합니다.

탁월한 온도 균일성: Furnace의 설계는 챔버 전체에 균일한 가열을 보장하여 일관되고 정밀한 납땜 결과를 제공합니다.
효율적인 가열 시스템: Furnace는 원하는 온도에 빠르게 도달하고 유지하는 고성능 가열 시스템을 사용하여 사이클 시간을 단축하고 생산성을 높입니다.
고급 진공 시스템: Furnace에는 챔버에서 산소와 기타 오염 물질을 효과적으로 제거하는 정교한 진공 시스템이 장착되어 있어 깨끗하고 제어된 브레이징 환경을 보장합니다.
사용자 친화적인 인터페이스: 이 Furnace는 직관적이고 사용하기 쉬운 인터페이스로 작동과 모니터링을 간소화하여 광범위한 교육의 필요성을 최소화합니다.
견고한 구조: Furnace는 내구성이 뛰어난 소재와 구성 요소로 제작되어 까다로운 실험실 환경에서도 수명과 신뢰성을 보장합니다.

◼Advantages

Voids가 최소화되고 기계적 특성이 뛰어난 고품질 조인트를 자랑합니다.

Flux가 필요하지 않아 잠재적 오염 및 브레이징 후 세척이 필요하지 않습니다.

산화 및 스케일링 감소로 더 깨끗한 접합부 생성이 가능합니다.

정밀한 온도 제어로 융점이 다른 소재를 접합할 수 있습니다.

복잡한 부품 및 어셈블리 접합에 적합합니다.

폐기물 발생을 최소화하는 환경 친화적인 공정을 자랑합니다.

◼Technical specifications

정격 출력	100 Kw
정격 온도	700 ℃
전원 공급 장치	380 V, 50 Hz
작업 영역 크기	Φ820×1700㎜
극저온 진공	6.67×10-3Pa
압력 상승률	2pa/h
온도 조절 정확성	±1℃

◼ Warnings

운영자의 안전이 가장 중요한 문제입니다! 주의를 기울여 장비를 작동하세요. 인화성 및 폭발성 또는 독성 가스로 작업하는 것은 매우 위험하므로 작업자는 장비를 시작하기 전에 필요한 모든 예방 조치를 취해야 합니다. 원자로 또는 챔버 내부에서 양압으로 작업하는 것은 위험하므로 작업자는 안전 절차를 엄격하게 준수해야 합니다. 특히 진공 상태에서 공기 반응성 물질로 작업할 때는 더욱 주의를 기울여야 합니다. 누출이 발생하면 장치 내부로 공기가 유입되어 격렬한 반응이 일어날 수 있습니다.
