◼ 제품 설명

고정밀 다이아몬드 와이어 커팅 머신은 재료 연구자를 위해 특별히 설계된 다목적 정밀 커팅 공구입니다. 연속 다이아몬드 와이어 절단 메커니즘을 사용하여 세라믹, 크리스탈, 유리, 금속, 암석 및 기타

다양한 재료와 같은 깨지기 쉬운 재료를 정밀하게 절단할 수 있습니다. 이 기계는 특정 각도에서 절단할 수 있는 회전 턴테이블을 갖추고 있어 활용도가 높습니다. 소형 다이아몬드 와이어 절단기는 절단 후 10μm 범위 내에서 샘플 크기의 정확도가 높은 것으로 유명합니다. 또한 다이아몬드 와이어에 원형 모션 모드를 채택하여 긴 수명과 향상된 절단 효율을 보장합니다. 텐셔닝 휠의 스프링 텐션 모드는 절단 과정 내내 일정한 장력을 유지하여 최적의 다이아몬드 와이어 장력을 보장합니다.

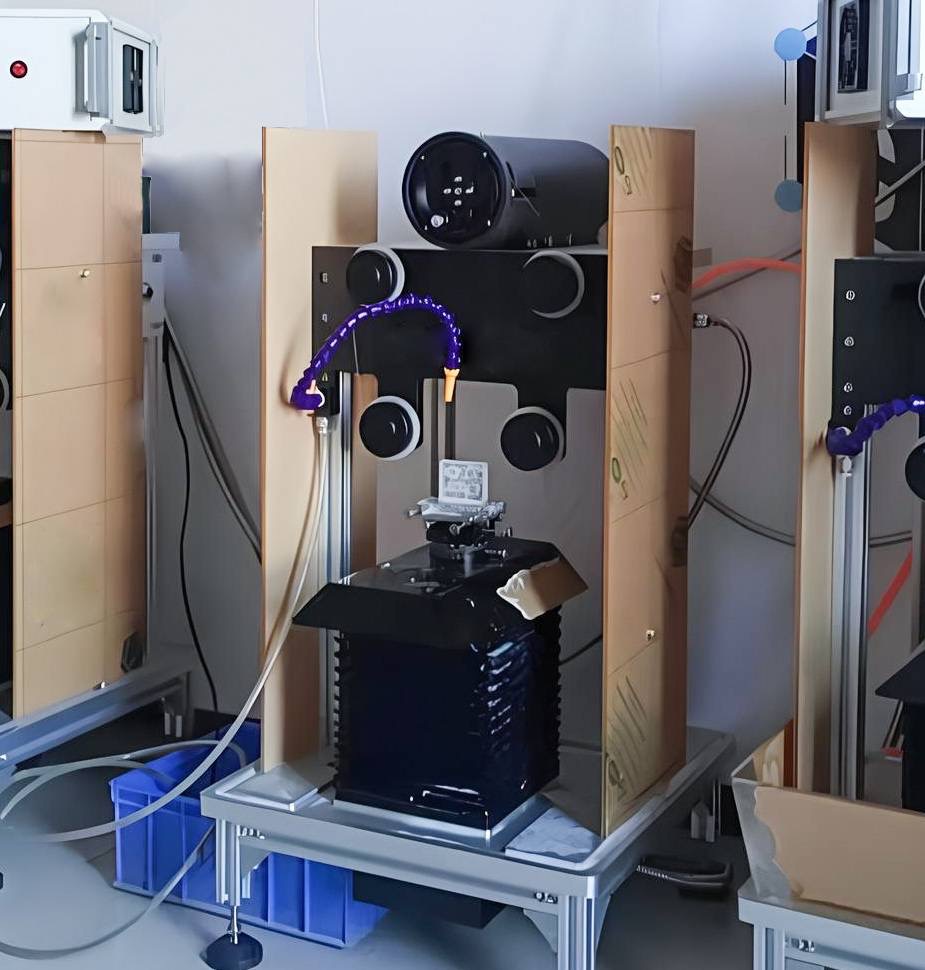

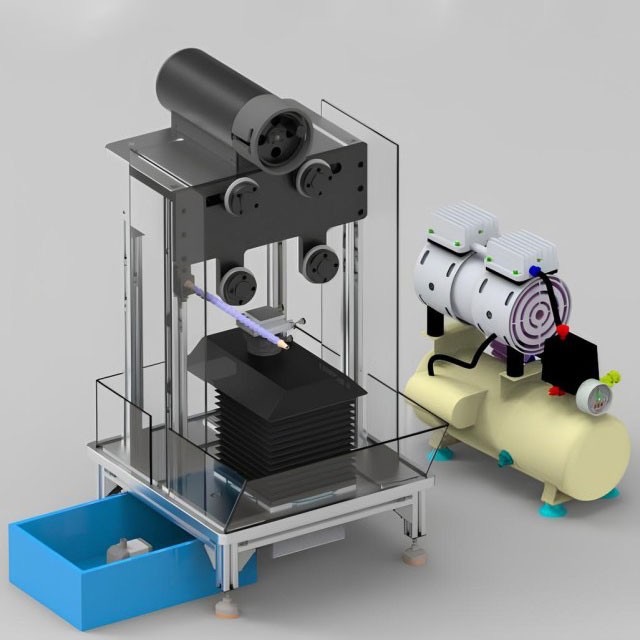

◼Detail & Parts

◼Applications

고정밀 다이아몬드 와이어 절단기는 다음과 같은 다양한 응용 분야에서 사용할 수 있는 다목적 장비입니다.

세라믹, 크리스탈, 유리, 금속, 암석, 열전 재료, 적외선 광학 재료, 복합 재료 및 생체 의학 재료와 같은 깨지기 쉬운 재료의 정밀 절단
재료의 슬라이스, 절단 및 사각형화
회전 턴테이블을 사용하여 특정 각도로 시료 절단
절단 프로그램 설정 후 재료의 연속 절단
최대 0.08mm 두께의 초박형 정밀 절단

◼Principle

고정밀 다이아몬드 와이어 커팅 머신은 원을 그리며 회전하는 연속 다이아몬드 와이어를 사용합니다. 다이아몬드 와이어는 스프링이 장착된 텐셔닝 휠을 사용하여 장력이 가해지며, 절단 과정 내내 일정한 장력을 유지합니다. 샘플은 수동 조정 없이 절단 구역을 통해 지속적으로 공급되므로 높은 정확도와 정밀도를 보장합니다. 다이아몬드 와이어 절단기는 세라믹, 크리스탈, 유리, 금속, 암석 및 복합 재료와 같은 깨지기 쉬운 재료의 슬라이스, 절단 및 사각형과 같은 다양한 작업을 수행 할 수 있습니다. 절단 시트의 두께는 0.08mm까지 얇을 수 있어 초박형 정밀 절단 작업에 적합합니다.

◼Advantages

고정밀 절단: 절단 후 샘플 크기 정확도가 10μm 이내로 높습니다.
연속 절단: 절단 프로그램을 설정한 후 수동 조정 없이 시료가 지속적으로 공급됩니다.
긴 사용 수명: 단일 와이어는 사용 가능한 와이어의 길이가 길고 수명이 길어 절단 효율이 향상됩니다.
강력한 장력: 텐션 휠은 스프링 텐션 모드를 채택하여 스프링 강성이 강하고 인장력이 높습니다.
초박형 정밀 절단: 절단 시트의 두께(약 1인치 이내)는 0.08mm에 달할 수 있습니다.
내마모성: 다이아몬드 공구는 내마모성이 높고 치수 변화가 적어 연삭 품질이 우수하고 연삭 정밀도가 높습니다.
긴 수명: 다이아몬드 공구는 수명이 길고 드레싱 기간이 길어 작업 효율성이 크게 향상되고 작업자의 노동 환경이 개선됩니다.

◼Technical specifications

전원 공급 장치 전압	220V 50Hz; 최대 전력: <100w
스핀들 속도	2rpm~260rpm 범위 내에서 조절 가능
컨트롤 시스템	수동 제어: ①Y축 및 Z축 속도 범위 1 40mm/min ② 자동 제어: Y축 이송 길이 0.01 50mm Z축 이송 속도 0.05mm 40mm/min 길이 0.01 50mm Z축 이송 속도 0.05mm 40mm/min Z축 이송 길이 1 60mm 자동 절삭 주파수 1 99
커팅 라인의 총 길이	20m
두 가이드 휠 사이의 내부 거리	95mm
Y축 이동	≤ 50mm
Z축 이동	≤ 60mm
2D 고정 장치	수평 회전 0-360°, 좌우 경사 20°
적재판 크기	80mm× 51mm
절단 깊이	≤ 50mm 11. 절단할 수 있는 최대 샘플 크기: Ø 50mm × 50mm

전원 공급 전압: 220V 50Hz 최대 전력	<100w
유효 난방 면적(mm)	전원 전압: 220V 50Hz; 최대 전력: <100w
커팅 라인의 총 길이: 20m	20m
